方口转圆口天圆地方通风过渡接头

该构件是通风除尘、物料输送管路系统中常用的异形转接部件，主要用于方形截面管路与圆形截面管路之间的平滑过渡连接，常见于工业厂房通风系统、除尘设备排风管路、粉体气力输送管道、空调新风管路等场景，能够在不同截面形状的管路对接时，最大程度降低气流转向、截面突变带来的风阻与紊流，减少管路内的压力损失，避免粉尘、纤维类输送物料在拐角处堆积堵塞，保障管路系统的运行稳定性。

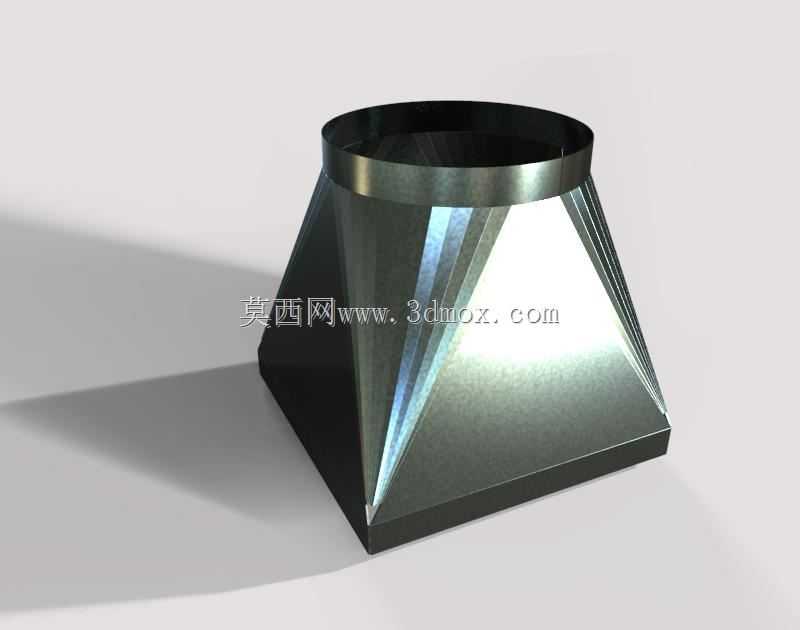

该产品采用天圆地方的经典变径结构设计，上端为圆形接口，下端为正方形接口，整体侧壁由四个等腰三角形平面与四个局部锥面平滑拼接成型，所有拼接棱边做圆弧过渡处理，既避免了直角结构带来的应力集中，也能让气流在管路内部顺畅流通，不会产生尖锐的扰流死角。从尺寸边界来看，下端方形接口边长为200mm，上端圆形接口直径为150mm，接口边缘均预留了标准法兰连接的压边结构，安装时可直接匹配对应规格的方管、圆管法兰，通过螺栓紧固或抱箍锁紧即可完成对接，不需要额外现场切割修型，能够大幅缩短管路安装的施工周期。

设计过程中充分考虑了钣金加工的工艺可行性，所有曲面展开后均为可平面下料的钣金片体，能够通过激光切割下料、折弯压型、拼接焊接的常规钣金工艺完成制作，不需要定制特殊成型模具，适合小批量定制加工与现场改制。构件整体采用等壁厚钣金结构设计，侧壁厚度均匀，焊接后整体刚性充足，在常规通风系统的风压工况下不会出现板面颤振、变形漏风的问题，接口端面的平面度、圆度公差均控制在管路连接的标准允许范围内，对接后密封性能可靠，能够适配正压、负压等不同工况的管路使用需求。在除尘系统应用中，该过渡件的平滑内壁能够避免粉尘附着堆积，减少日常管路清理的维护工作量，在气力输送场景中，顺滑的过渡曲面能够降低物料对管壁的冲刷磨损，有效延长管路构件的整体使用寿命。
