发动机活塞连杆组件CATIA三维数模

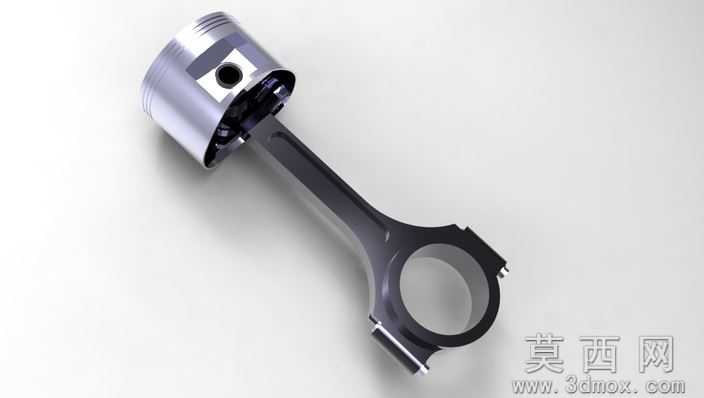

本模型为发动机核心往复运动部件活塞与连杆的装配组件，建模全程遵循内燃机零部件设计规范，首先完成活塞本体的结构绘制：依次构建活塞顶部燃烧室凹坑、环带部的三道活塞环槽、销座部的活塞销安装孔特征，对活塞裙部的椭圆型线做精准参数化约束，保证热态下的配合精度；随后完成连杆部件建模，分别绘制连杆小头的活塞销配合孔、杆身的工字型截面结构、连杆大头的分体式轴瓦安装座与螺栓连接孔位，所有倒角、卸载槽、油道孔等细节特征均按实际加工工艺要求还原，无特征缺失。参数设计阶段严格参考通用小排量汽油机的尺寸规范，设定活塞公称直径为适配常见机型的标准值，连杆中心距、活塞销孔径、连杆大头孔径均按行业通用配合公差设定，装配约束采用同轴、贴合、对齐等标准配合关系，完全还原活塞销连接活塞与连杆小头、连杆大头适配曲轴曲柄销的实际装配逻辑，可直接用于运动仿真验证。渲染材质环节针对不同部件的实际材质做对应设置：活塞本体采用铸造铝合金材质，调整金属粗糙度、反射率参数还原铸铝件的亚光金属质感，活塞环采用合金铸铁材质做深色金属质感处理，连杆采用调质锻钢材质，添加细微的锻造纹理与表面氧化层质感，背景采用浅灰渐变影棚环境，添加柔和的侧上方主光源与补光，突出部件的结构轮廓与金属材质层次，清晰展现各部分的结构细节。结构原理上完整复现内燃机曲柄连杆机构的核心传动逻辑：活塞承接气缸内燃烧膨胀的气体压力做往复直线运动，通过活塞销将作用力传递给连杆，连杆将活塞的直线运动转换为曲轴的旋转运动，模型中各部件的连接关系完全符合实际运动逻辑，可添加运动副约束后完成往复运动到旋转运动的转换仿真，直观展示做功冲程的动力传递路径。软件兼容方面，模型源文件采用CATIA创建，同时导出STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG NX、Pro/E、AutoCAD等绝大多数主流三维CAD软件，不同软件导入后可保留完整的装配结构与实体特征，不会出现破面、特征丢失等问题，STL格式可直接用于3D打印验证实物结构。研发教学应用层面，该模型既可以作为内燃机研发阶段的概念设计参考，用于初期的机构运动干涉检查、运动学仿真分析，也可作为机械专业相关课程的教学案例，帮助学习者理解曲柄连杆机构的结构组成、装配关系与工作原理，还可用于三维建模软件的特征建模、装配设计模块的实操练习素材，也能作为科普内容制作的三维素材使用。
