电脑水冷系统12mm快拧接头结构设计

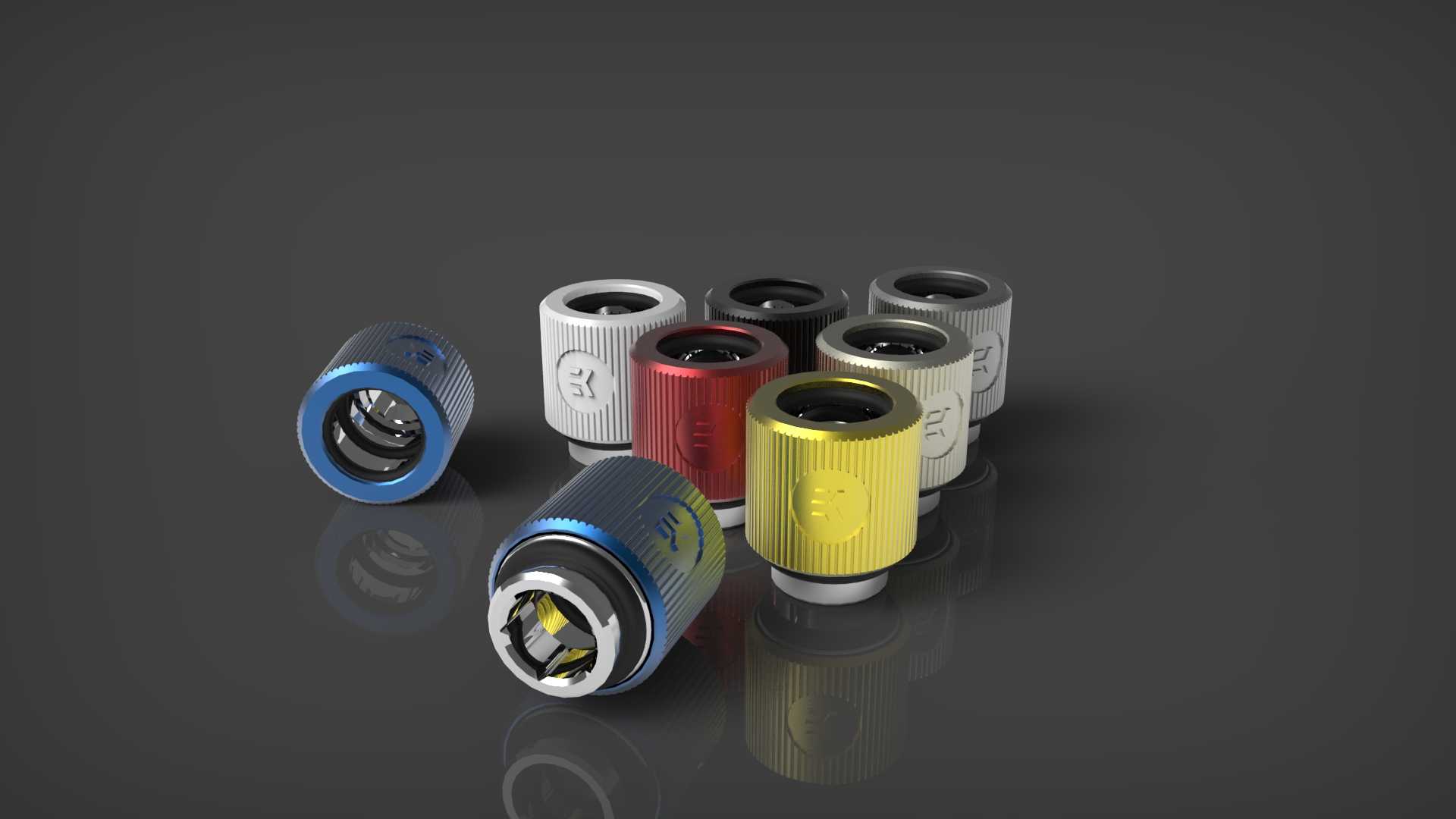

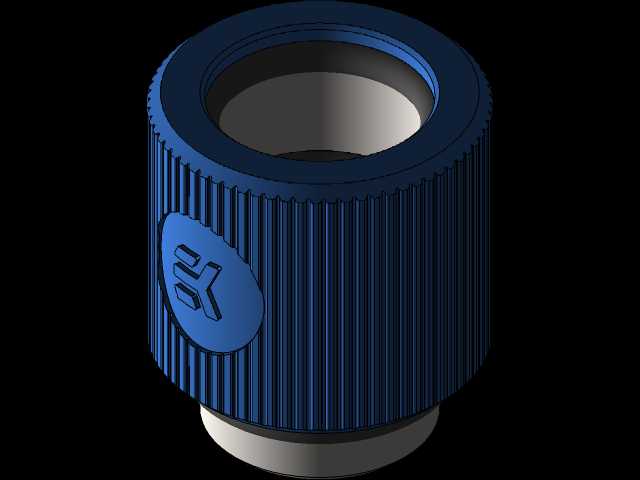

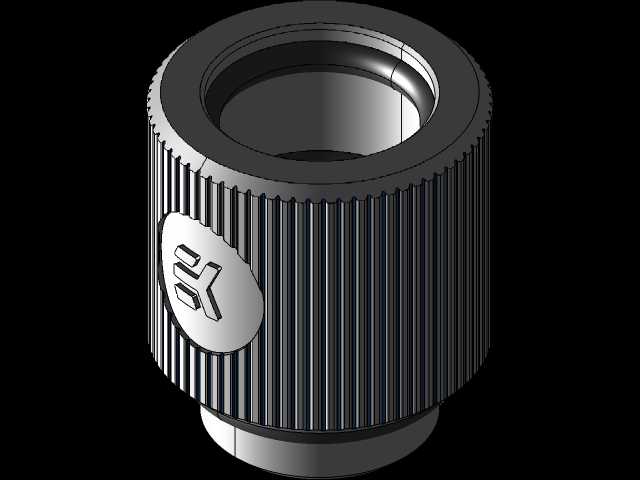

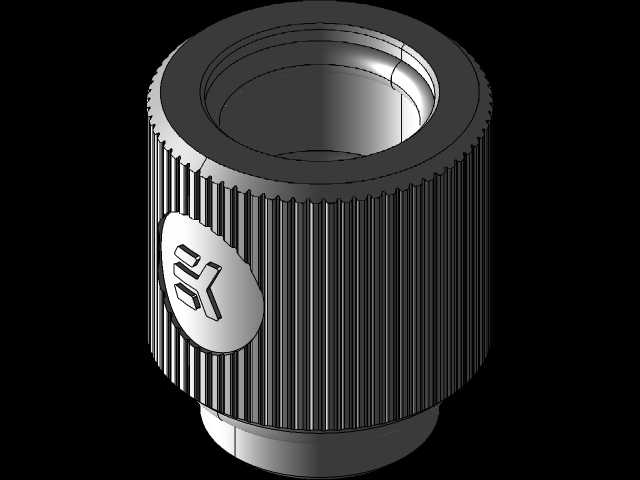

这款快拧式水冷接头主要应用于PC分体式水冷散热系统、小型工业液冷循环回路、精密电子设备液冷管路的连接场景，是硬管水冷回路中实现管路与冷排、水冷头、水泵等核心部件密封连通的关键连接件，能够在紧凑的设备内部空间里完成冷却液输送管路的快速接驳，保障整个液冷回路的密封性与流通顺畅性。在实际使用过程中，这类接头承担着管路固定、密封防漏的核心功能，区别于传统的宝塔接头搭配卡箍的固定方式，快拧结构通过内置的锁紧卡环与密封圈配合，无需额外辅助固定件即可完成硬管的锁紧固定，安装操作更加便捷，同时能够承受液冷回路常规运行下的水压波动，避免长期使用后出现管路松脱、冷却液渗漏的问题，适配12mm外径的硬质水冷管，覆盖目前主流的亚克力硬管、PETG硬管以及金属硬管的使用需求。从设计思路来看，这款接头在结构上做了针对性的优化，外螺纹端采用G1/4标准管螺纹，是目前水冷散热领域通用的接口规格，能够直接匹配绝大多数水冷头、冷排、水箱的接口螺纹，无需额外转接头即可完成装配；接头内部设计了双层密封结构，底部的丁腈橡胶O圈负责端面密封，锁紧端的内置胶圈负责管壁密封，配合带防滑滚花的锁紧帽，在拧紧过程中能够均匀挤压胶圈贴合管壁，既保证密封效果，又不会因为挤压力度过大损伤硬质管壁。在尺寸与安装边界上，这款接头不带O型圈的外螺纹长度为4.5mm，接头主体外径为18.8mm，整体安装高度为17mm，在设计布局管路时，需要预留出对应外径的操作空间，避免接头与周边的板卡、内存等部件产生安装干涉；锁紧帽的外圈做了细密的竖向滚花纹理，即使手上沾有少量冷却液也能顺利完成拧紧操作，无需借助扳手等工具即可达到合格的锁紧力度，同时多色阳极氧化的外观处理，能够适配不同风格的机箱装机配色需求，兼顾实用性能与外观装饰效果。接头内部的流道做了平滑过渡处理，没有突兀的台阶结构，能够最大程度降低冷却液在接头位置的流阻，减少水泵的负载压力，让整个液冷回路的冷却液循环更加顺畅，提升整体散热效率。
