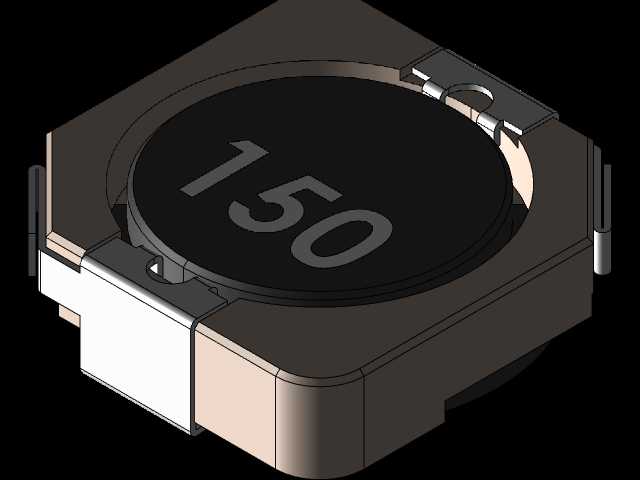

伍尔特贴片式功率电感器三维结构

这款贴片式功率电感器是消费电子、工业控制、汽车电子领域电源回路中极为常用的被动磁性元件，主要承担直流电能转换回路的储能、纹波抑制、EMI滤波功能，在DC-DC升降压电路、大电流负载供电回路中，能够有效平滑电流波动，滤除电路中的高频杂波，避免供电电压出现瞬态跌落或尖峰干扰，保障后端主控芯片、功率模块的稳定运行，常见于车载娱乐系统、工业伺服驱动板卡、便携储能设备、通信终端主板等产品的电源设计环节。从功能特性来看，这款大电流贴片电感采用屏蔽式磁芯结构，闭合的磁路设计能够大幅降低工作状态下的漏磁，避免对周边敏感器件造成电磁干扰，同时磁芯材质选用低损耗合金粉料，在大电流通过时具备优异的直流偏置特性，不会轻易出现磁饱和导致电感量骤降的问题，能够稳定承载回路中的额定工作电流，满足高功率密度电源设计的需求。在产品设计思路上，这款电感采用表贴式封装结构，完全适配SMT自动化回流焊生产工艺，无需人工插件即可完成整板焊接，能够大幅提升PCBA加工的生产效率，降低人工装配成本；本体采用耐高温绝缘塑封结构包裹磁芯与绕组，既可以提升元件的机械强度，避免生产转运过程中出现绕组变形、磁芯破损，也能提升元件的绝缘耐压性能，满足板卡安规设计要求；两端的焊端采用镀锡处理，具备优异的可焊性与耐焊接热能力，能够承受多次回流焊的高温冲击而不出现焊端脱落、氧化的问题。在外型尺寸与安装边界上，这款电感的设计严格遵循标准SMD封装规范，本体的长宽尺寸、焊端位置与伸出长度完全匹配行业通用的推荐焊盘设计，焊端的共面度控制在极小公差范围内，能够保证贴装时与PCB焊盘充分接触，避免出现虚焊、立碑等焊接缺陷；设计时预留了足够的安装安全距离，本体高度适配常规板卡的元件限高要求，不会与周边结构件、屏蔽罩产生装配干涉，同时在PCB布局时，工程师可根据其标注的尺寸边界，合理规划周边元件的摆放位置，避免因距离过近导致的电磁耦合干扰，保障整个电源回路的工作稳定性。
