移远L70 GPS定位模块三维结构

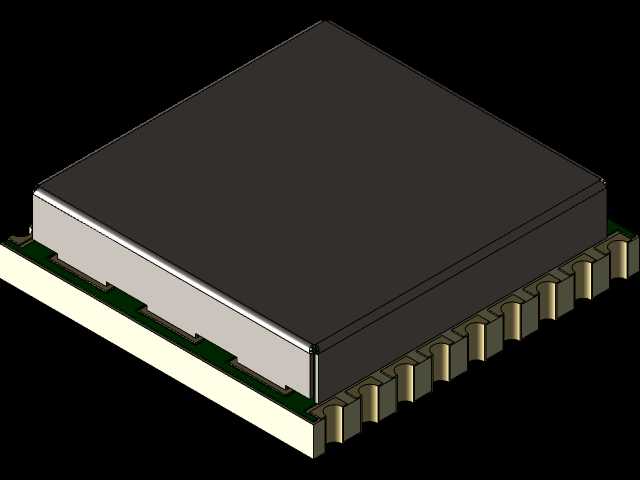

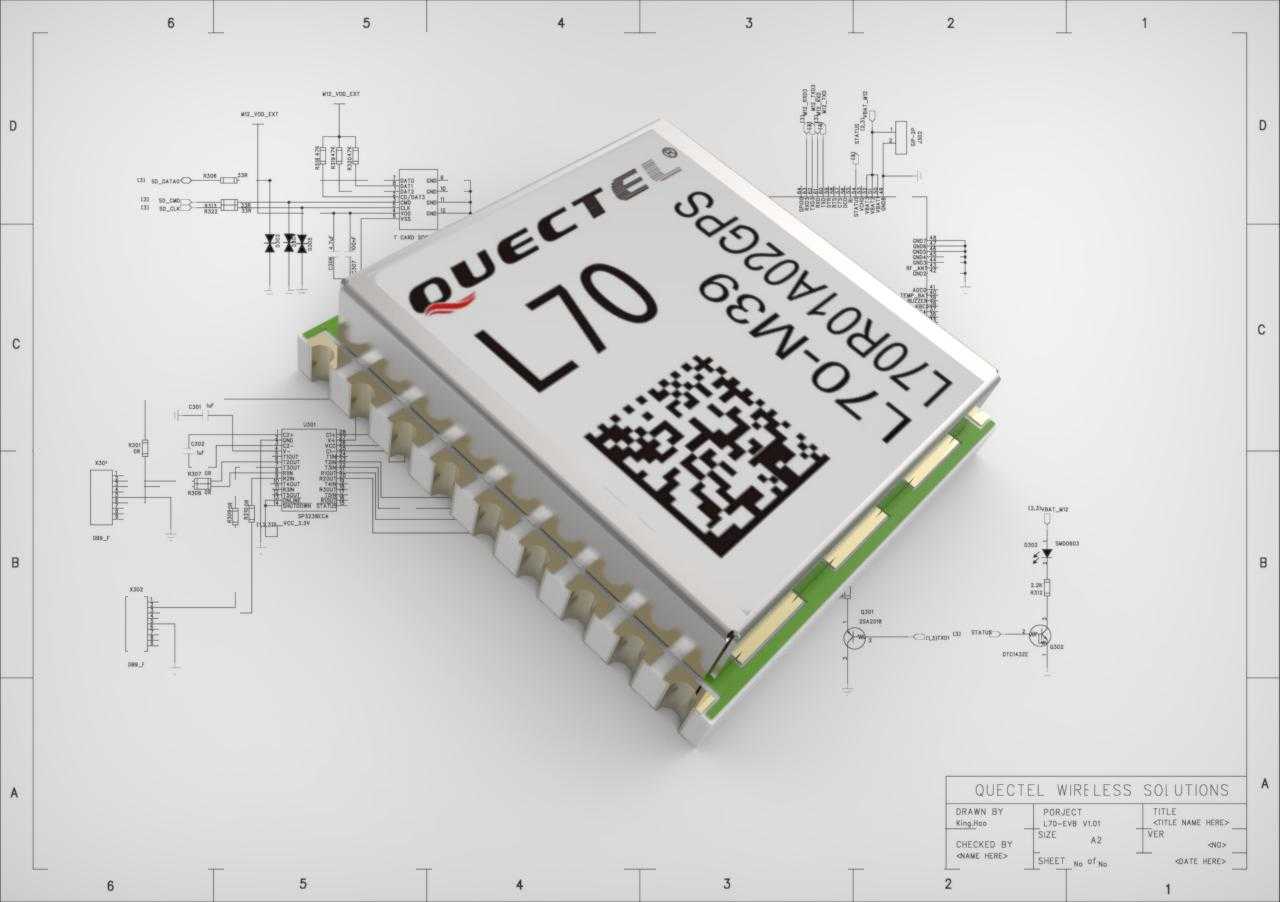

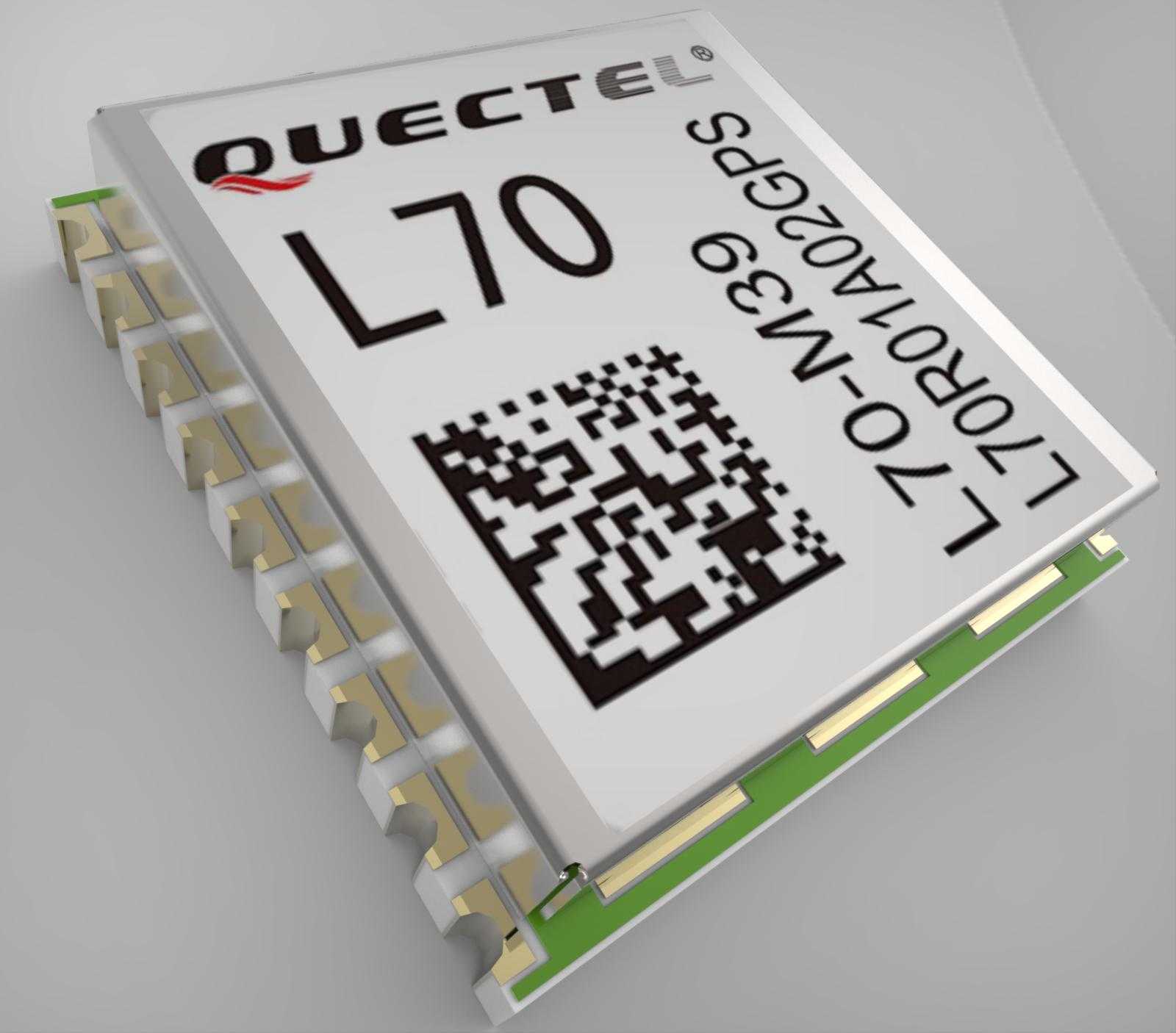

这款移远L70 GPS定位模块的三维结构，完整还原了贴片式GNSS定位模组的真实形态与安装特征，可直接用于各类带定位功能的智能终端硬件开发阶段的结构适配工作。在实际行业应用中，这类紧凑型GPS模块广泛覆盖车载定位终端、便携式户外导航设备、资产追踪器、共享出行载具定位单元、可穿戴定位设备等场景，是各类需要获取卫星定位坐标的电子设备核心定位感知部件，能够为上层系统提供连续、稳定的经纬度、海拔、移动速度等定位数据，支撑位置服务相关的功能落地。从产品功能特性来看，该模块采用高集成度设计，将卫星信号接收射频单元、定位解算基带芯片、必要的外围无源元件整合在单一封装内，不需要开发者额外搭建复杂的射频接收电路，仅需预留标准供电、通讯接口即可完成功能集成，大幅降低定位功能的开发门槛，缩短终端产品的研发周期。在设计思路上，这款模块采用表面贴装的LCC封装形式，整体结构紧凑方正，引脚沿模块两侧长边排布，既兼顾了SMT自动化产线的批量焊接需求，也尽可能压缩了模块自身占用的PCB板面积，适配各类对内部空间有严苛要求的小型化终端设备。从外形尺寸与安装边界来看，该模块整体为薄型长方体结构，边角做了微小的圆弧过渡处理，避免生产转运过程中边角崩损；两侧的金属焊盘引脚间距符合行业通用的贴片元件封装规范，焊接时的焊盘外延余量、模块与周边 tall 元件的安全间距都在三维结构中做了明确的边界标注，结构工程师在进行PCB布局时，可以直接参考该模型预留安装空间，避免出现元件干涉、焊接空间不足等问题；模块顶面预留的标识区域清晰呈现了型号丝印、二维码追溯标识的位置，不会和终端设备的内部结构件产生位置冲突；模块底部的平整设计能够保证过回流焊时与PCB板面充分贴合，减少虚焊、偏移等生产不良问题。同时模型也还原了模块外围参考电路的布局逻辑，能够帮助硬件工程师快速理解模块的外围布线要求，在进行整机结构堆叠时，提前避让射频信号通路的区域，减少金属结构件对卫星信号的遮挡，保障模块的定位信号接收灵敏度。
