多封装规格晶振振荡器三维结构模型

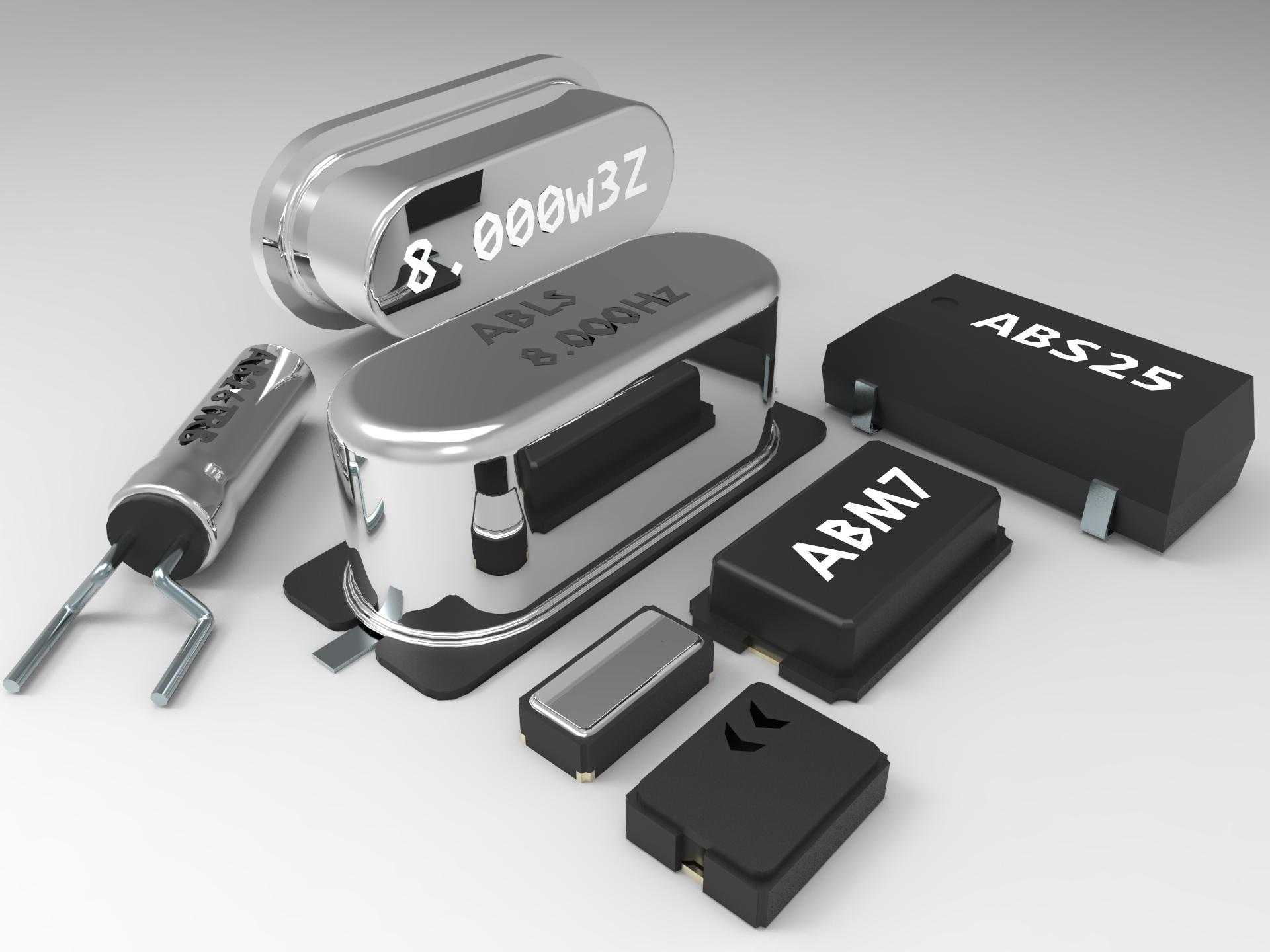

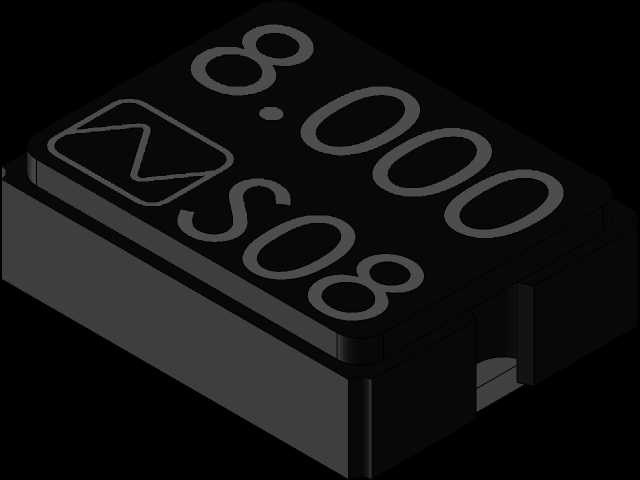

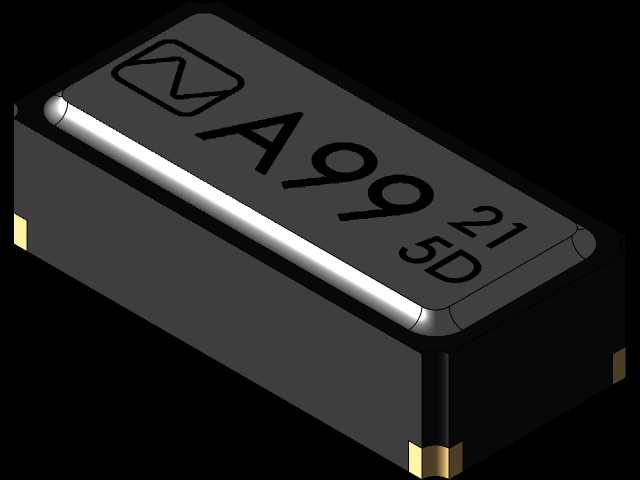

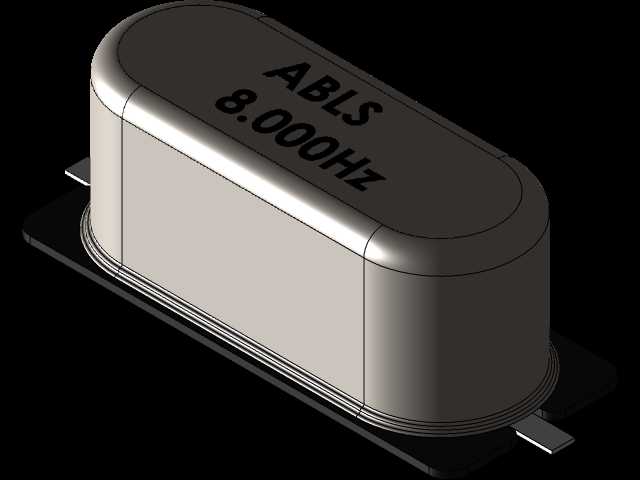

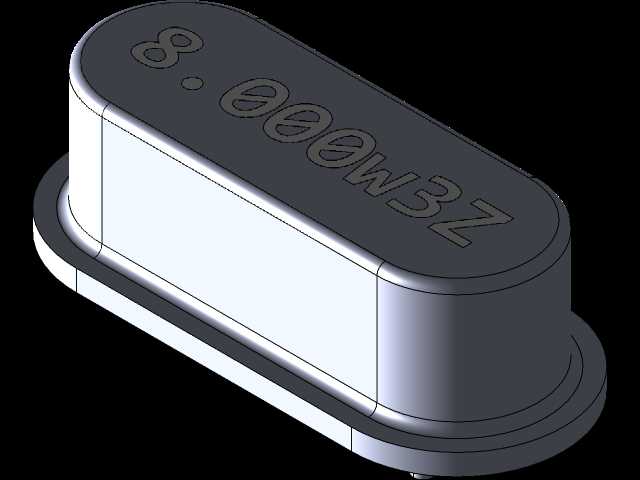

晶振与振荡器是电子电路系统中提供稳定基准频率的核心无源元件，广泛应用在消费电子、工业控制板卡、通信传输设备、车载电子模块、智能仪表、医疗电子设备等场景中，是所有需要时序同步、时钟基准的电路系统不可或缺的基础元器件，不同封装的晶振会适配不同的电路板布局空间、焊接工艺与频率精度要求，直接影响整套电子设备的运行稳定性与信号传输准确性。本次呈现的多款晶振模型覆盖了直插圆柱型、卧式金属封装、贴片陶瓷封装、小尺寸薄型贴片等当前行业主流的封装形态，还原了不同规格产品的真实外形结构与安装特征。从设计思路来看，建模过程严格参照各型号晶振的实际量产尺寸进行1:1还原，针对直插圆柱晶振还原了两根弯折成型的金属引脚的出线角度、引脚直径与引脚间距，匹配通孔插装的波峰焊工艺安装要求，金属外壳的滚花纹理、极性标识点都做了细节还原，方便工程师在PCB布局阶段核对引脚开孔位置与焊盘尺寸，避免出现安装干涉。针对卧式金属封装晶振，还原了金属屏蔽外壳的压合结构、底部固定引脚的成型角度与伸出长度，这类封装的晶振通常具备更好的抗电磁干扰能力，多用于对频率稳定性要求较高的工业控制板卡，建模时特意保留了外壳表面的丝印标识区域特征，方便布局阶段核对元件极性与安装方向。针对不同尺寸的贴片类晶振，还原了陶瓷基座的分层结构、金属封盖的边缘台阶、侧面焊端的位置与宽度尺寸，覆盖了从大尺寸宽体封装到小尺寸薄型封装的全系列规格，这类贴片晶振适配回流焊工艺，适合高密度贴装的紧凑型电路板设计，建模时严格控制了元件本体的高度尺寸，方便结构工程师核对产品内部的堆叠空间，避免元件与外壳、其他结构件产生高度干涉。所有模型的安装边界都做了精准校核，引脚与焊端的位置完全对应行业通用的封装焊盘规范，能够直接导入PCB设计软件进行布局干涉检查，也可用于电子设备的整机结构装配验证、产品展示动画制作、生产工艺模拟等场景，帮助工程师在设计阶段提前发现元件布局冲突、安装空间不足等问题，减少实际打样阶段的改模次数，缩短产品研发周期。不同封装的晶振在电路中承担的功能略有差异，高精度金属封装晶振多用于通信基站、工业测控设备等对频率公差要求严苛的场景，小尺寸贴片晶振多用于智能手机、可穿戴设备等空间紧凑的消费电子产品，圆柱直插晶振则多用于家电、低端控制板等成本敏感的应用场景，模型完整呈现了不同类型产品的结构差异，能够为不同领域的电子结构设计提供精准的三维参考。
