六孔3MM间距黑色连接器接头结构设计

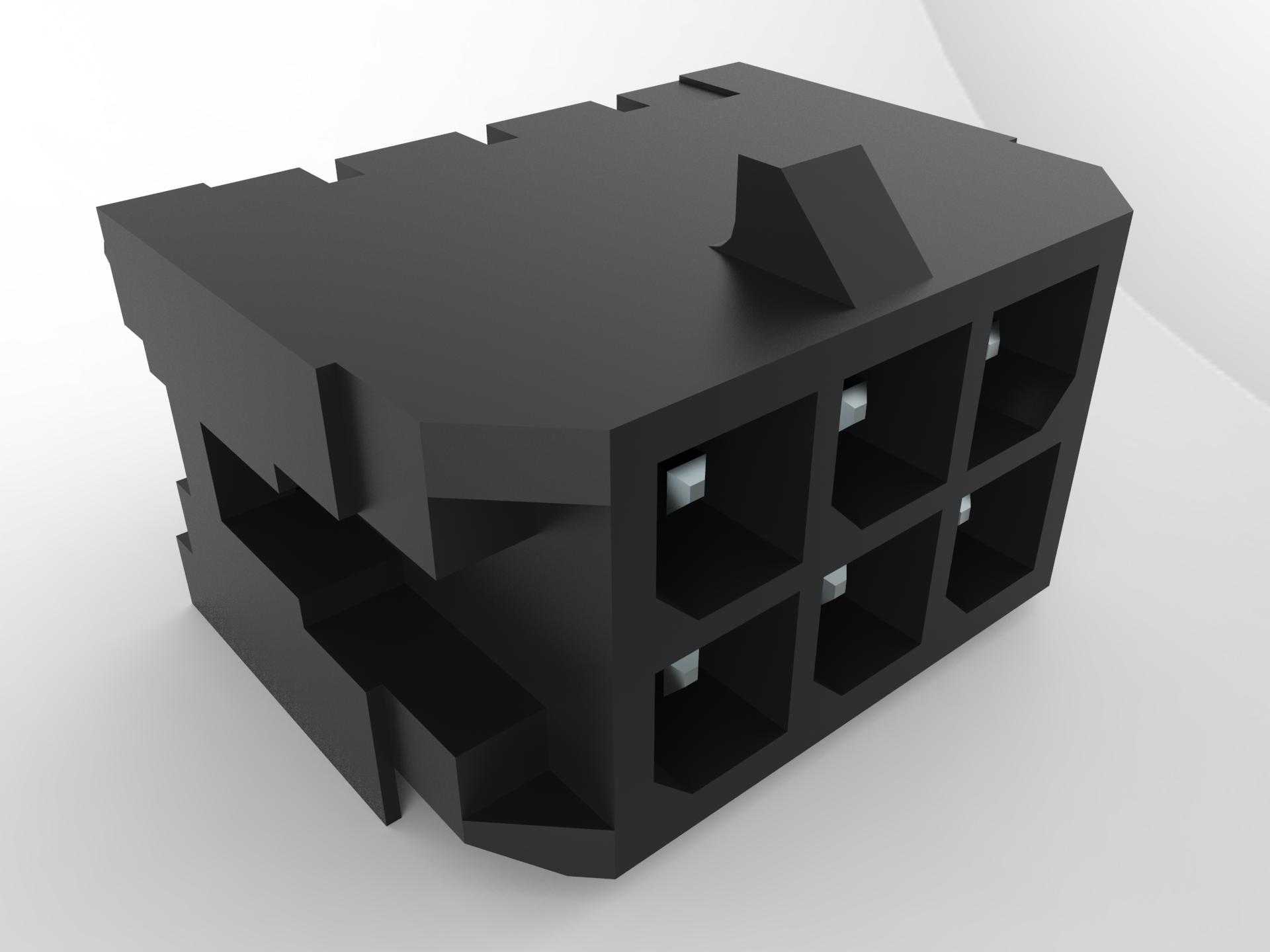

这款六孔3MM间距的黑色接头属于板对线类电气连接部件，广泛应用在消费电子内部线束连接、工业控制板卡信号传输、小型家电内部电路接驳、车载低压信号回路等场景中，是电子电气设备里实现信号与小电流通路快速对接的核心基础配件，能够在设备组装、后期维护时实现线束与板端的快速插拔，省去逐线焊接的繁琐工序，同时保障连接的一致性与可靠性，降低人工装配的出错概率。该接头整体采用黑色绝缘工程塑料注塑成型，壳体做了多道加强筋与防呆结构设计，顶部设置的楔形凸起是配套锁扣结构，在与对应公端座体对接后可实现卡扣锁止，避免设备运行过程中受振动、拉扯影响出现接头松脱、接触不良的问题，有效提升连接链路的稳定性。接头正面排布两排共六个方形插孔，每个插孔内部预留了金属端子的卡装位，适配对应规格的冲压铜质端子，端子压接线材后可从尾部装入塑壳内部，塑壳内部的卡位结构可牢牢固定端子，防止端子退针导致的电路断路。设计过程中严格遵循3MM间距的行业通用标准，孔位之间的绝缘壁厚经过耐压测算，可满足常规低压信号回路的绝缘要求，避免相邻孔位之间出现爬电、击穿问题。壳体外侧设置的多道凸棱结构，一方面是注塑成型时的工艺补强结构，降低塑件冷却过程中的形变概率，另一方面可在插拔作业时增加手指与壳体的摩擦力，方便操作人员施力完成插拔动作。接头的整体外形方正紧凑，安装时仅需对应板端的座体位置推入即可完成对接，不需要额外的固定螺丝，占用板端的安装空间极小，适配高密度排布的电路连接场景，尾部的进线口做了倒角过渡处理，可避免线束弯折时被塑壳锐边割破绝缘层，同时适配多股细铜丝线束的接入，能够覆盖24AWG到20AWG线规的线材压接使用需求，在小功率信号传输、低压供电回路的连接场景中具备极强的通用性。
