Y型三通快插气管接头三维结构设计

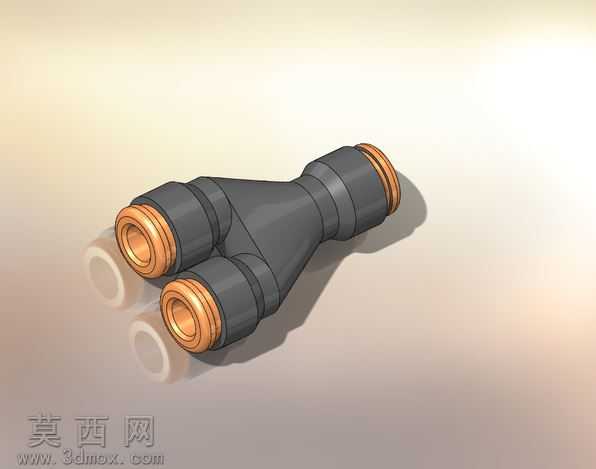

本作品为适配4mm外径气动软管的Y型三通快插接头，采用SolidWorks完成全参数化三维建模，建模过程严格遵循气动快插接头的行业尺寸规范，整体结构以对称式Y型分流布局为核心，主体分为单端进气段与双端出气段三个连接端口，三个端口轴线呈120度左右的夹角分布，可实现单路气源向两路气动支路的平稳分流，有效降低管路转接处的气阻损耗。建模阶段首先绘制主体的中心引导线，通过多段放样特征生成接头的主体过渡曲面，确保单端到双端的分流区域壁厚均匀，过渡曲面顺滑无锐角，避免注塑成型过程中出现应力集中或缩痕缺陷；三个连接端口分别构建快插结构的装配特征，包含用于固定软管的卡簧卡槽、密封胶圈安装槽、端口导向倒角，其中端口处的橙色快插压环采用独立零件建模，与主体黑色部分完成精准的同轴配合，还原真实快插接头按压压环即可插拔软管的结构特性。材质渲染阶段，接头主体部分赋予哑光深灰色硬质工程塑料材质，模拟尼龙加纤材质的磨砂质感，表面添加细微的颗粒纹理提升真实感；端口的快插压环赋予亮橙色工程塑料材质，适当调高材质的反光度，与主体材质形成清晰的视觉区分；接头内部的密封结构赋予半透明橡胶材质，还原丁腈橡胶密封圈的半通透质感；场景搭建采用柔和的影棚布光，主光源从侧上方照射，在浅米色背景上投射出柔和的接触阴影，辅以环境补光消除结构暗部的死黑区域，清晰展现接头的轮廓层次与表面细节。设计过程中充分考虑产品的实际使用场景，适配聚氨酯或尼龙材质的气动软管，整体结构无多余冗余特征，所有配合尺寸均符合气动元件的通用标准，既保证快插连接的便捷性，又确保管路连接后的密封性与连接强度，分流处的流线型内腔设计可有效减少气流扰动，降低气动系统工作过程中的压力损失与气流噪音。
