板端带固定螺柱D-SUB连接器结构设计

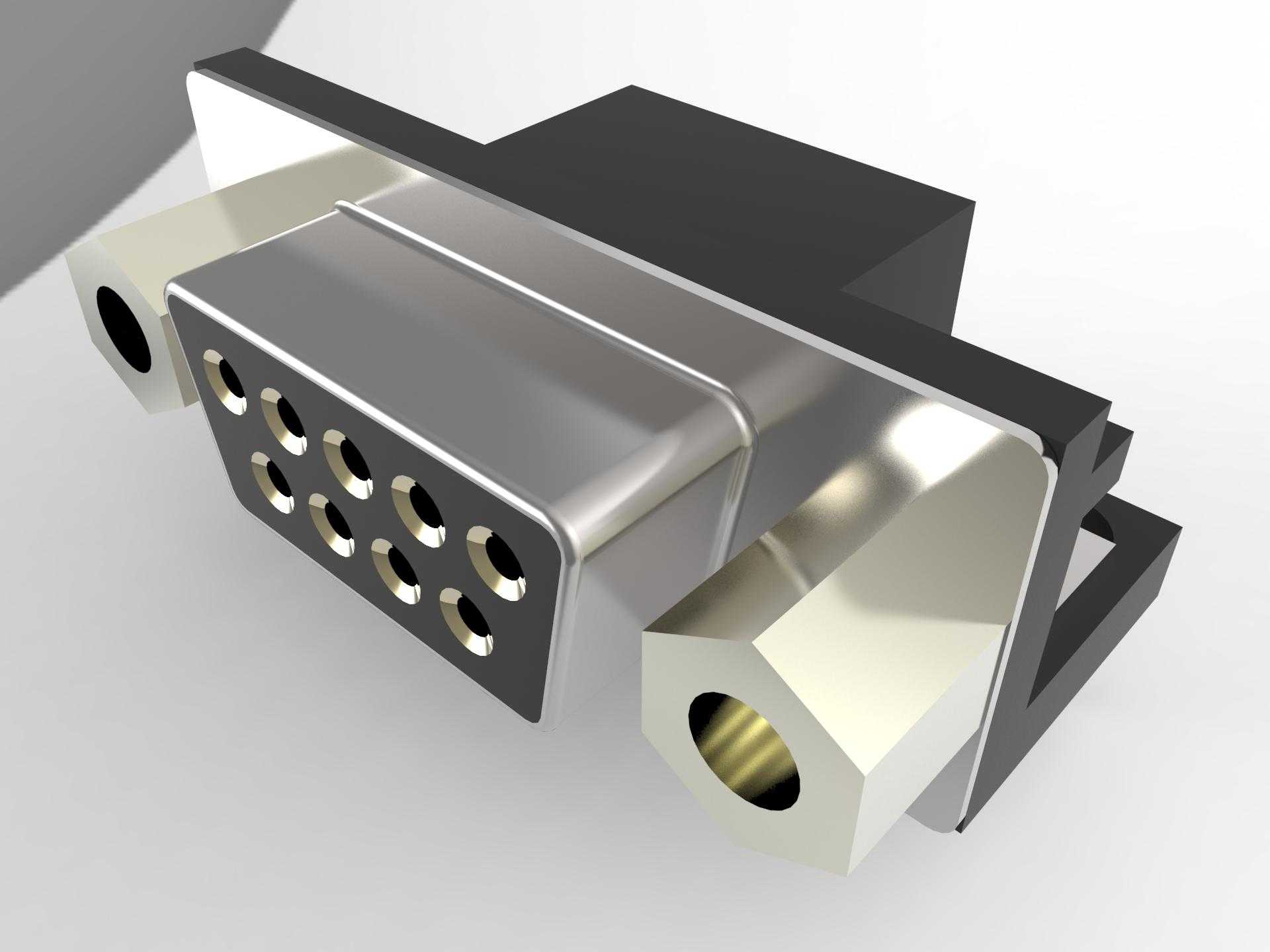

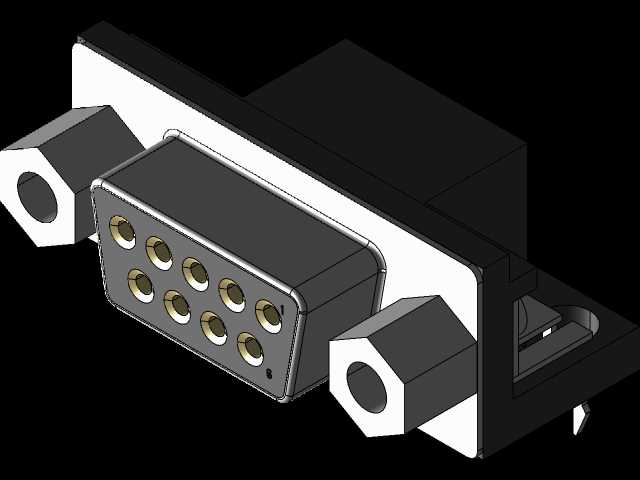

这款D-SUB连接器是电子设备内部、设备间实现信号与低功率电源传输的核心互联部件，广泛应用在工业控制机柜的串口通讯链路、台式计算机外设接口、工业仪器仪表的信号接驳、老旧工控设备的调试通讯端口、音视频矩阵的信号转接场景中，能够在多尘、存在小幅振动的工业现场环境下保持稳定的接触性能，避免信号传输中断或接触不良导致的设备通讯故障。从实际使用功能来看，该款为9芯孔型板端连接器，适配对应针型公头使用，可同时传输多路差分信号与直流控制电平，两侧带六角螺母固定螺柱的结构，能够在插头对接后通过螺丝锁紧对接端，彻底杜绝设备运行过程中因拉扯、振动导致的接头松脱问题，相比无固定结构的连接器，抗振动拉扯性能提升数倍，尤其适合安装在经常需要插拔调试、设备存在持续运行振动的工业场景中。在设计思路上，这款连接器采用了经典的D型防呆壳体结构，不对称的D形金属外壳能够从物理层面杜绝反插、错插的问题，避免插反导致的针脚弯折、内部电路短路故障；金属壳体采用锌合金压铸成型后做镀镍处理，既能够提供足够的结构强度保护内部胶芯与接触端子，也能形成连续的电磁屏蔽层，减少外界电磁干扰对内部传输信号的影响，同时屏蔽层可通过板端焊脚与设备机壳地连通，将干扰电流导走，提升信号传输的稳定性。内部胶芯采用耐高温的绝缘工程塑料注塑成型，按照标准D-SUB间距排布9个插孔接触件，每个接触件采用铜合金基材镀金处理，保证多次插拔后仍有极低的接触电阻，避免信号衰减；胶芯与金属外壳之间做了卡扣防脱结构，避免焊接或插拔过程中胶芯从外壳内脱出。从安装边界与外形尺寸来看，该连接器为标准9位D-SUB板端安装规格，主体金属外壳宽度约30.8mm，法兰安装面的两个固定螺柱中心间距为25mm，适配标准D-SUB开孔尺寸，安装时连接器尾部插针穿过PCB板对应焊盘孔完成波峰焊或手工焊接，两侧固定螺柱突出法兰面的高度适配常规板端安装的板厚间隙，不会出现螺柱过长顶到PCB板身、或是过短导致对接螺丝无法咬合的问题；连接器对接端的插合面尺寸完全符合行业通用标准，可与所有同规格标准D-SUB公头实现完美互配，无需担心尺寸公差导致的插拔卡滞、接触不良问题。整体结构设计兼顾了安装便利性、连接可靠性与信号传输稳定性，能够覆盖绝大多数工业与民用电子设备的串口互联需求。
