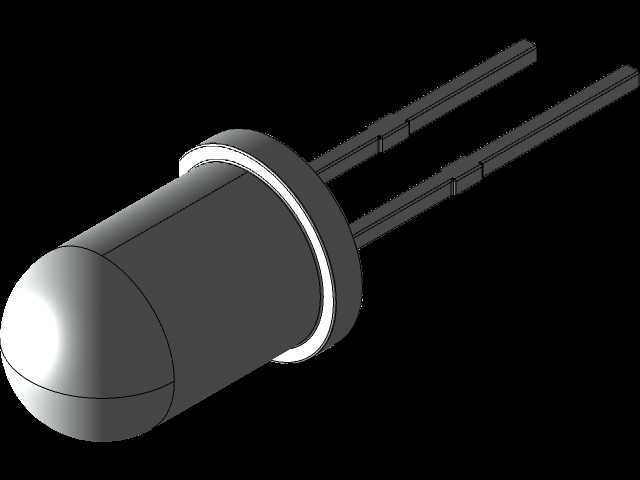

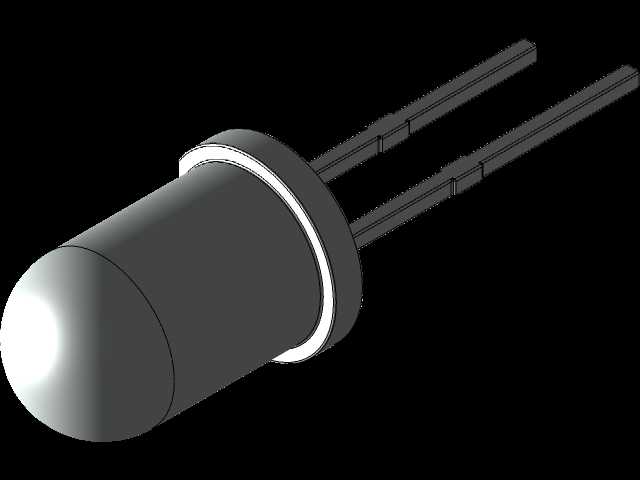

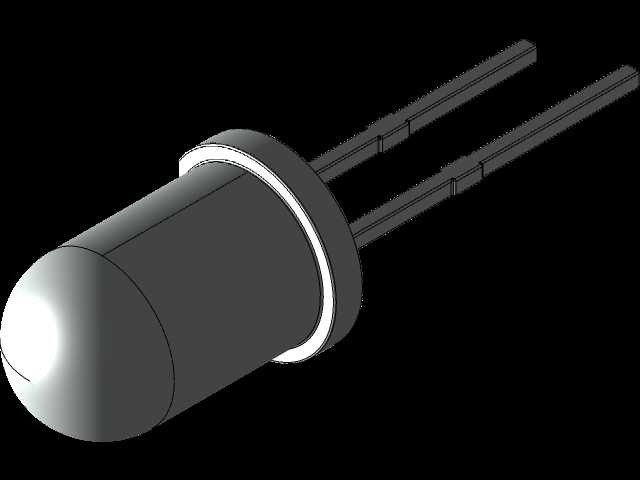

直插式5mm透明封装发光二极管结构

项目分类:3D模型 发布时间:2021-05-20 ID:181293
  • 直插式5mm透明封装发光二极管结构
  • 直插式5mm透明封装发光二极管结构
  • 直插式5mm透明封装发光二极管结构
  • 直插式5mm透明封装发光二极管结构
  • 直插式5mm透明封装发光二极管结构
  • 直插式5mm透明封装发光二极管结构

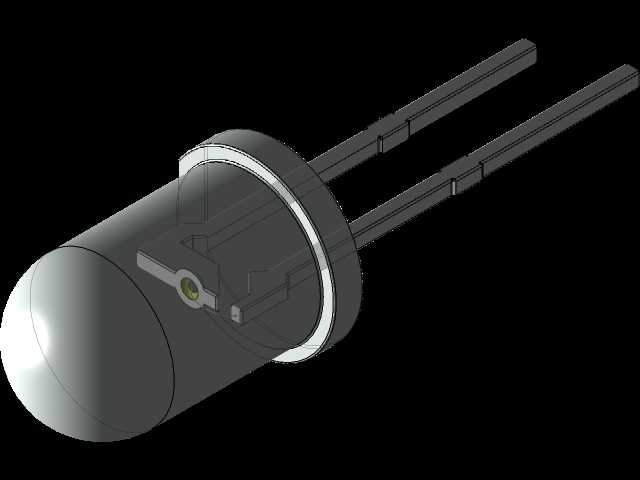

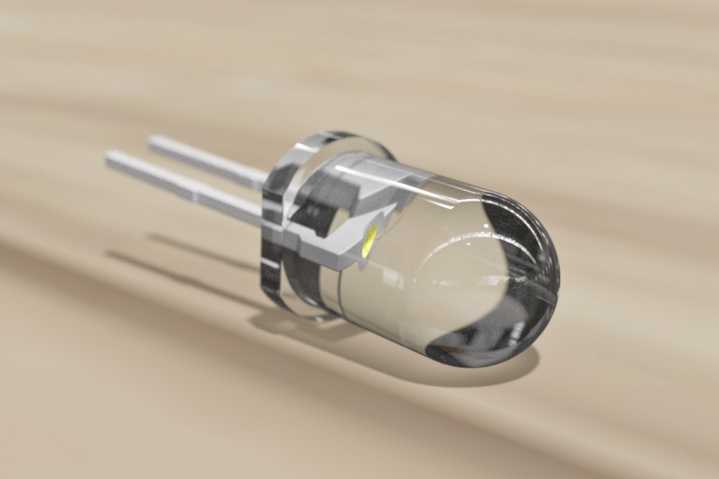

这款直插式5mm透明封装发光二极管,是电子装联领域应用极为广泛的基础光电器件,日常多应用在消费电子状态指示、工业控制设备信号提示、照明模组光源单元、教学实验电路搭建等场景中,小到家电电源指示灯、数码管段码发光单元,大到工业控制柜面板信号提示、户外显示屏像素点构成,都能见到这类元件的身影,是通孔插装类电子元件里普及率极高的品类。从实际功能来看,这类元件依靠半导体PN结的电致发光特性实现电光转换,透明封装的设计既可以最大化提升光线出射效率,减少封装材质对光线的遮挡损耗,也能通过圆润的头部透镜结构对内部芯片发出的光线做初步汇聚,调整出光角度适配不同的指示需求,两根平行的金属引脚既承担电气连接的作用,也可以在波峰焊、手工焊接过程中穿过PCB通孔实现结构固定,保障元件在设备长期震动、温度循环的工况下不会出现松脱移位。在设计思路上,这款模型完整还原了元件的全部内部细节,包含承载发光芯片的引线框架、固定芯片的银胶粘接结构、实现电极连接的金丝键合点、包裹内部结构的透明环氧树脂封装体,以及伸出封装外的两根平行引脚。设计过程中严格遵循行业通用的5mm直插LED尺寸规范,头部封装直径控制在标准5mm公差范围内,引脚间距匹配通用PCB通孔焊盘的2.54mm网格间距,引脚长度预留足够的波峰焊吃锡与剪脚余量,安装边界上充分考虑元件插装后的占用空间,头部半球形结构的突出高度、引脚伸出PCB背面的长度都符合常规电子装联的设计要求,既不会因为元件过高影响设备内部的空间排布,也不会因为引脚过短导致焊接强度不足。模型还原了透明环氧树脂的通透质感,内部引线框架的金属结构、芯片的安装位置都做了精准复刻,能够直接用于电子设备的PCB布局干涉检查、整机装配仿真、产品宣传渲染等场景,帮助设计人员在产品开发阶段就直观确认元件安装后的空间匹配度,避免实际生产中出现元件与周边结构件干涉、焊盘间距不匹配等问题,也可以用于电子装联教学演示,让学习者直观了解直插LED的内部构造与焊接安装要点。
