CanPAK封装功率MOSFET器件结构

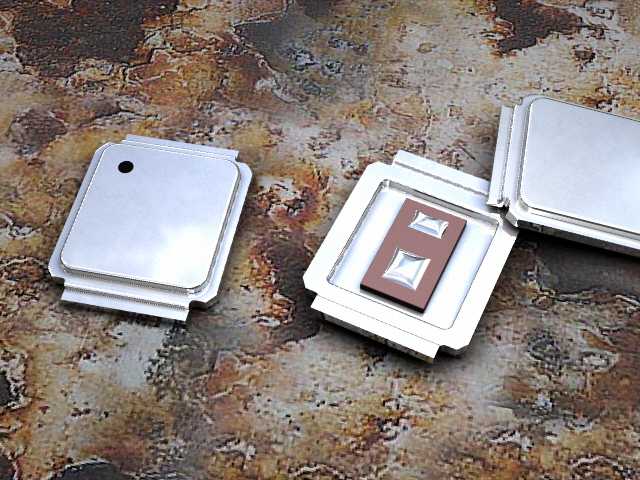

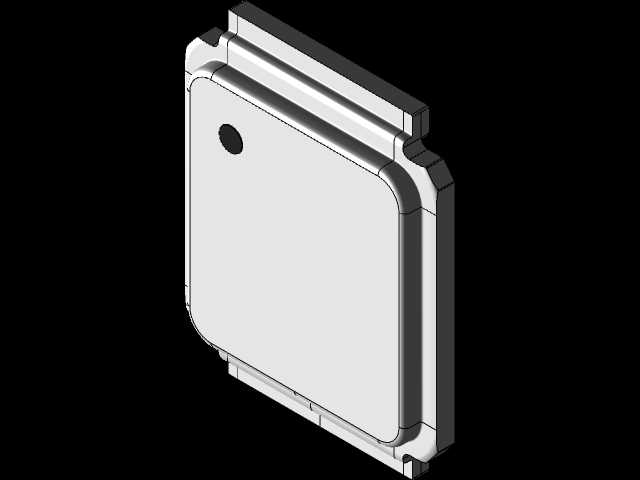

这款功率MOSFET采用CanPAK也就是MG-WDSON-2封装形式，是面向高密度电源转换场景设计的表面贴装功率半导体器件，广泛应用在消费电子快充适配器、服务器主板供电模块、工业控制板卡DC-DC转换回路、新能源车载低压供电单元等场景中，承担功率开关、同步整流、负载通断控制的核心功能，是各类电源管理回路里不可或缺的核心功率元件。在实际电路工作中，这类封装的MOSFET能够在极小的安装空间内承载较高的连续导通电流，同时依托封装本身的裸露散热结构，可以将芯片工作产生的热量快速传导到PCB板的散热焊盘上，有效降低器件工作结温，提升长期运行的可靠性，相比传统的引线键合封装，CanPAK封装的源极、漏极连接路径更短，寄生电感参数更低，能够适配更高频率的开关工作场景，减少开关过程中的电压尖峰与能量损耗，提升整体电源转换效率。在产品设计思路上，这款封装结构将栅极引脚设置在标记位对应的侧边，方便生产过程中的视觉定位与SMT贴片加工的极性识别，避免生产过程中出现器件贴反的不良问题；标记位对面的引脚为源极，与封装底部的大面积散热焊盘直接连通，既保证了大电流导通的载流能力，也构建了最短的散热传导路径，漏极则通过封装侧面的排水连接结构与外部电路连通，这种引脚排布方式充分平衡了SMT加工的可制造性、大电流载流能力与散热性能的多重需求。外形尺寸上，这款器件的长宽高分别为3.83mm、4.8mm、0.65mm，属于超薄型表面贴装器件，安装时需要在PCB上对应位置开设匹配的焊盘图形，预留出器件本体的安装空间，同时在源极对应的散热焊盘位置设计足够的导热过孔，连接到PCB内层的散热铜皮，进一步强化散热效果；由于器件厚度仅0.65mm，非常适合应用在对安装高度有严格限制的超薄型电子产品内部，比如超薄笔记本、便携快充、卡片式移动电源等产品的电源回路中，能够在不牺牲功率承载能力的前提下，有效压缩电源模块的整体厚度，帮助终端产品实现轻薄化的设计目标。
