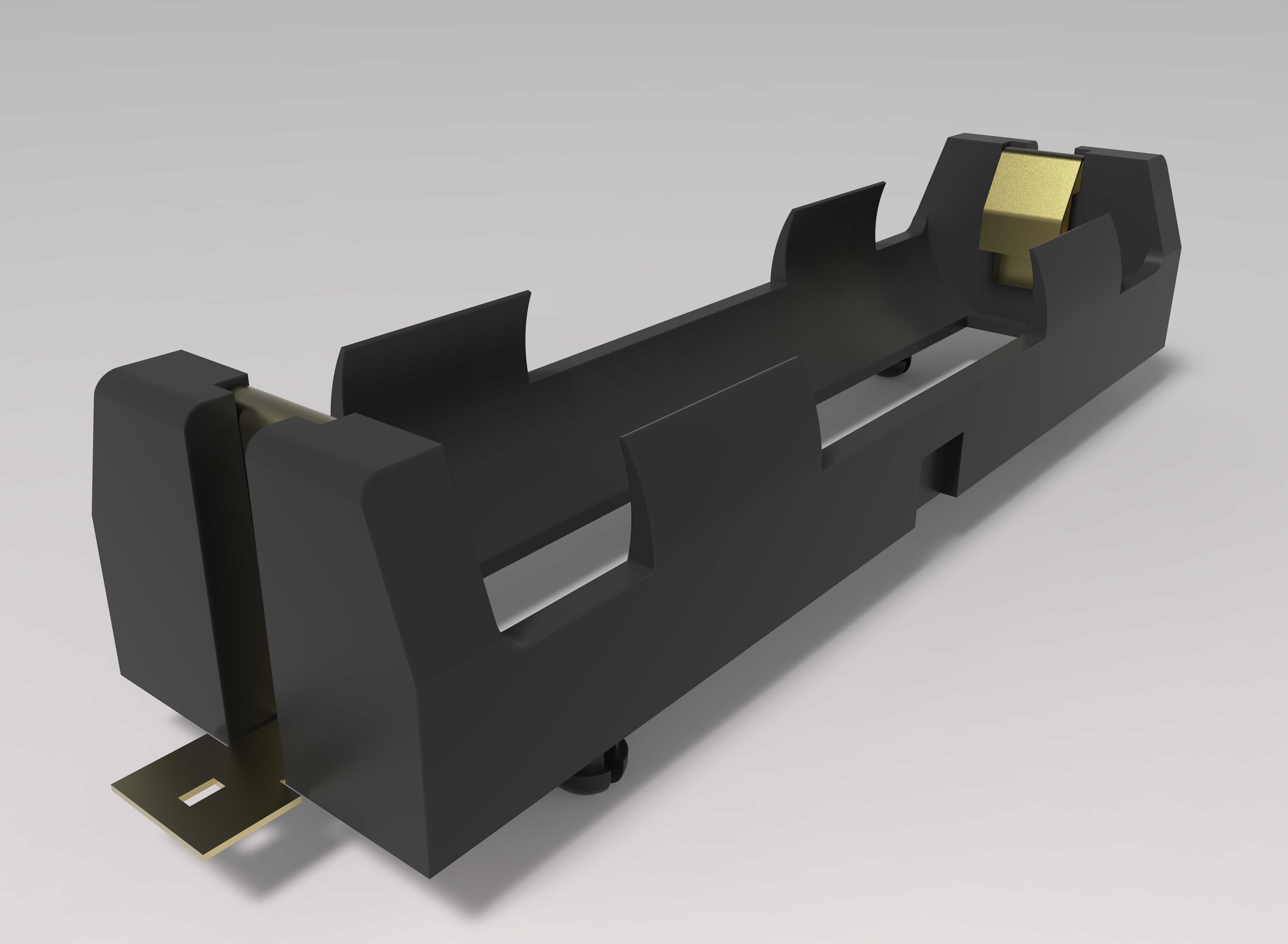

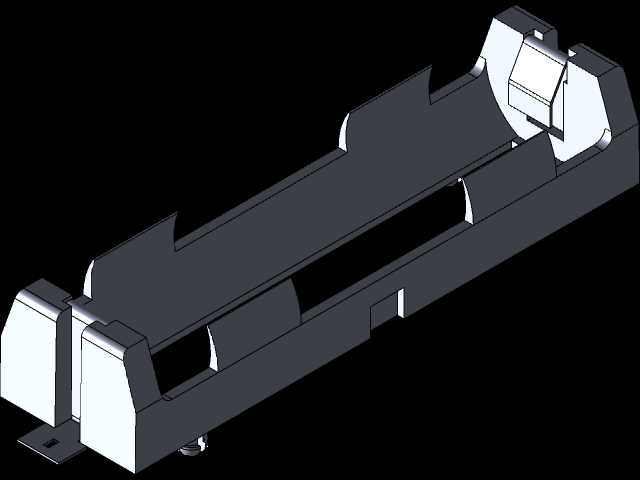

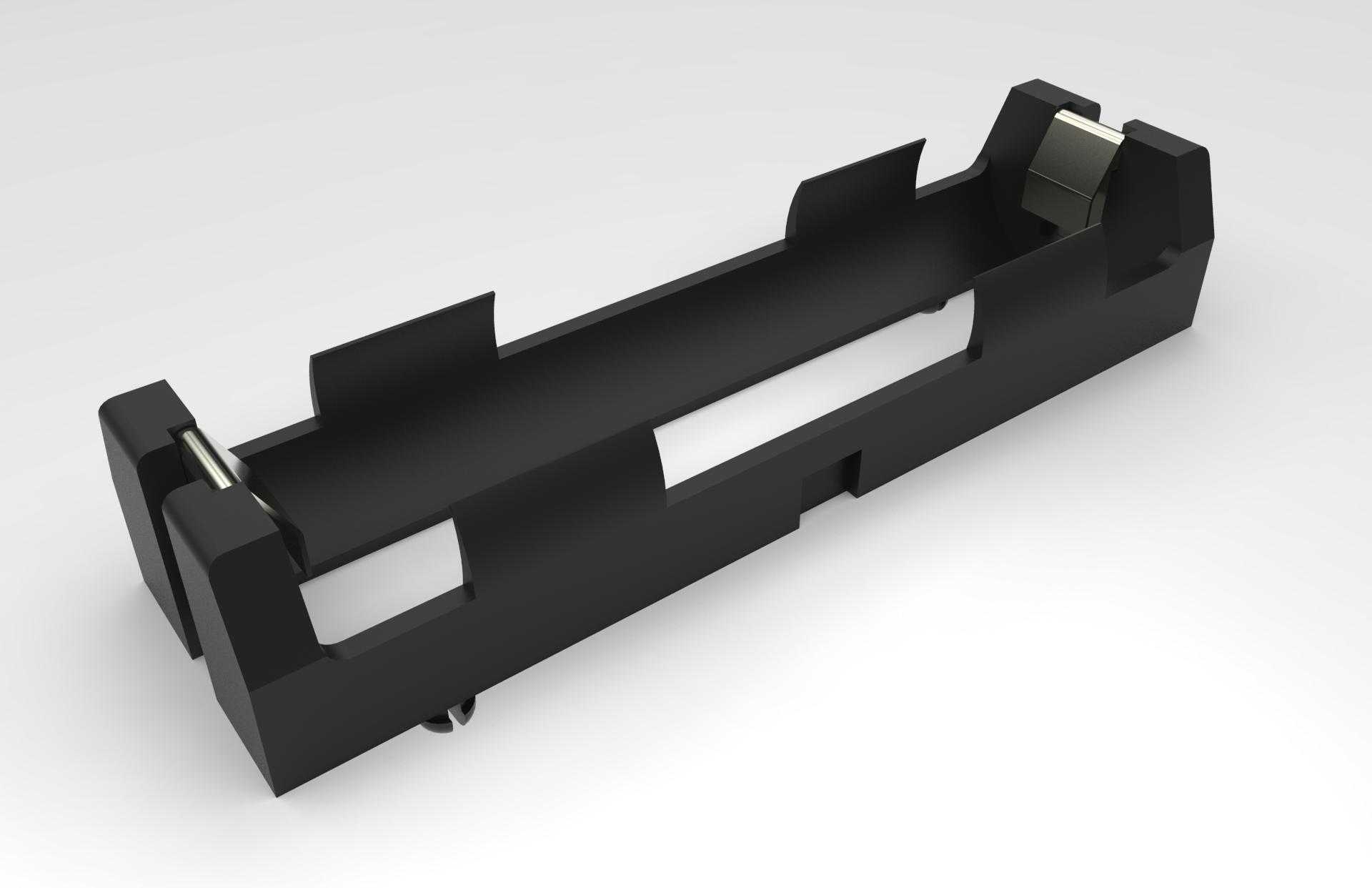

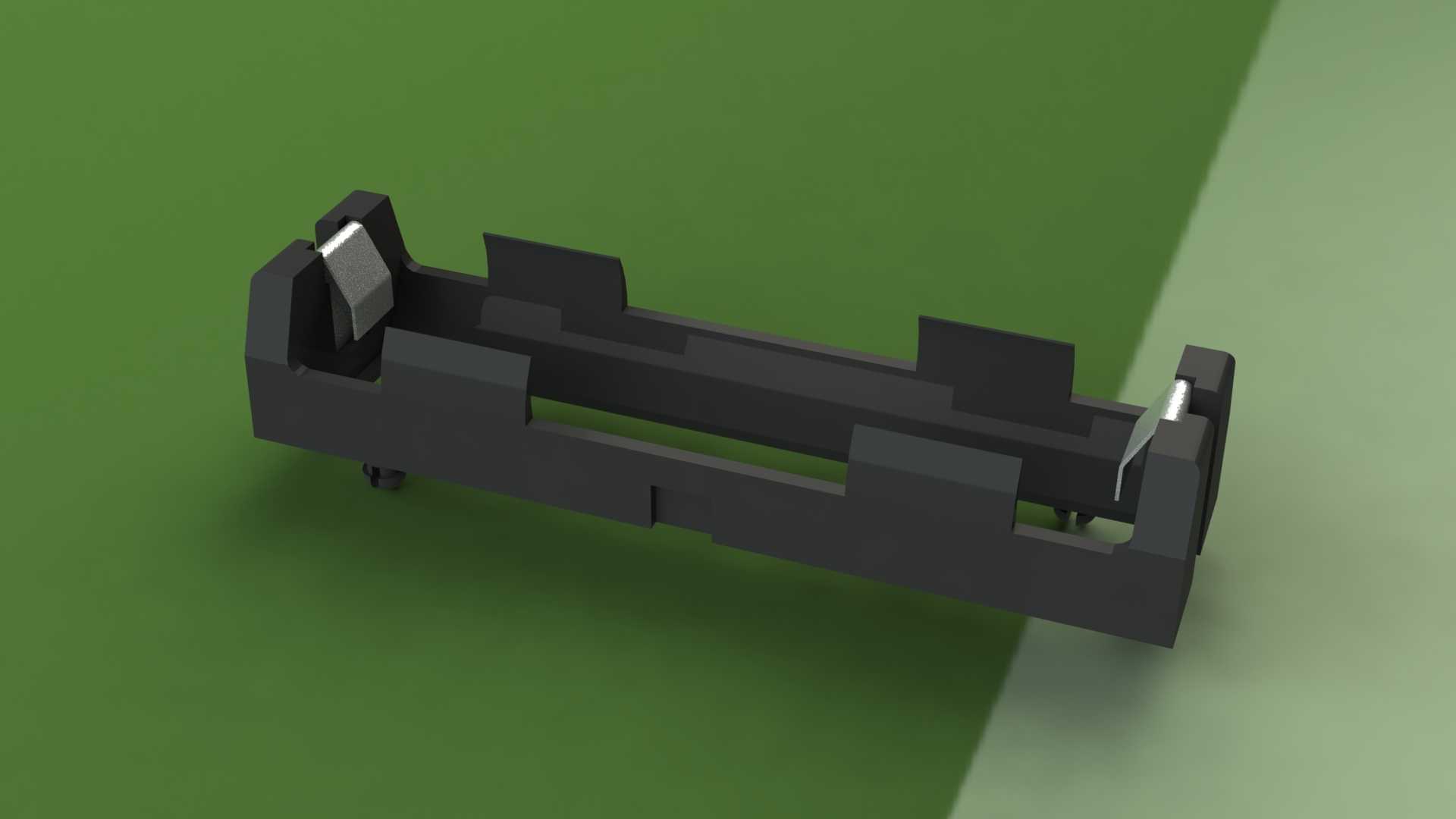

Keystone卧式单节电池固定接触支架结构

这款电池接触固定支架主要面向小型消费电子、便携检测仪器、工控手持终端、低功耗传感节点等需要内置圆柱电池供电的场景，是设备电池仓内承担电池定位、导电接触、防松脱作用的核心结构件，适配常规单节圆柱型电池的安装使用需求，可直接集成在各类带内置电池供电的电子设备内部，替代传统的导线焊接式电池连接方案，提升设备组装效率与供电接触可靠性。

从功能特性来看，该支架采用绝缘阻燃的工程塑料作为主体基座，搭配两端的镀金导电弹片实现电池正负极的可靠导通，基座上的多组限位挡边可完整包裹电池侧面，避免设备受冲击、跌落时电池出现移位、松脱导致的供电中断问题；弹片采用弹性合金材质冲压成型，表面镀金处理降低接触电阻，同时具备合适的正向压紧力，既可以保证电池装入后接触紧密无虚接，也能在更换电池时提供顺畅的插拔手感，不会出现卡滞、弹片变形失效的问题。基座底部预留的焊片引脚可直接穿过设备PCB板的对应安装孔进行波峰焊或手工焊接，无需额外的固定结构即可完成支架在电路板上的定位固定，适配自动化SMT组装的生产流程。

在设计思路上，这款支架充分考虑了圆柱电池的外形公差与安装空间限制，主体的弧形贴合面完全匹配电池的圆柱曲面，两端的弹片安装槽做了防呆设计，可避免组装时弹片装反导致的正负极短路问题；基座侧面开设的镂空槽一方面可以减少塑料用料降低部件成本，另一方面可以在电池充放电发热时提供一定的散热空间，避免热量在密闭电池仓内积聚影响电池使用寿命。两端的挡边高度经过精准计算，既可以限制电池的轴向窜动，又不会遮挡电池的主体部分，方便用户在更换电池时顺利取出旧电池。

从安装边界来看，该支架整体为长条形卧式结构，整体长度适配单节圆柱电池的轴向尺寸，宽度与高度均控制在极小的范围内，不会占用PCB板过多的安装空间，底部的两个焊片引脚间距符合常规电子元件的引脚间距规范，可直接适配通用的PCB焊盘设计；支架底部的小型定位柱可在焊接前卡入PCB的定位孔中，完成预固定避免焊接过程中支架移位，保证批量生产时的安装一致性。弹片的接触端做了圆弧导向处理，电池装入时可顺着圆弧面顺利滑入接触位置，不会刮伤电池的正负极镀层，长期使用也不会出现接触不良的问题。
