仿真笔式电子烟外观结构三维设计

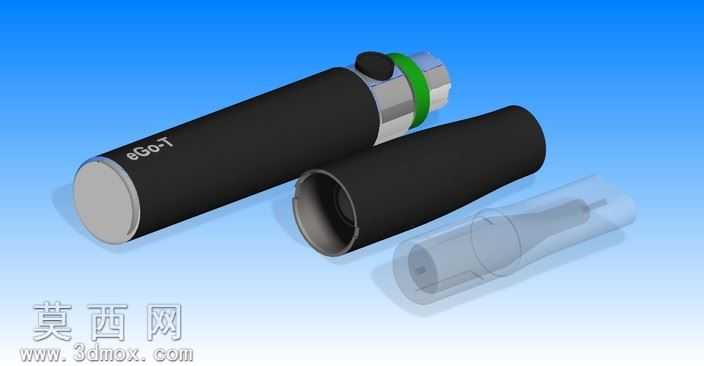

本作品为笔式仿真电子烟的三维数字化设计成果，建模阶段依托三维设计软件完成全参数化特征构建，首先以产品实际握持比例为基准绘制主体轮廓草图，通过旋转凸台命令生成笔状主体的基础圆柱曲面，针对烟身中段的功能按键区域，采用拉伸切除与圆角过渡结合的方式还原按键的凹陷装配位，保证按键与主体曲面的顺滑衔接无突兀棱角。烟嘴部分采用半透明雾化仓结构设计，建模时通过薄壁特征构建仓体的中空容纳空间，边缘做0.3mm的小圆角处理模拟真实产品的注塑工艺特性，烟身尾端的标识区域采用包覆特征将品牌字样贴合在圆柱曲面上，还原真实产品的丝印标识效果。材质渲染阶段针对不同部件做差异化材质分配：烟身主体握持区采用哑光磨砂黑色橡胶材质，调整材质的粗糙度参数至0.75模拟亲肤防滑的触感，中段金属装饰环采用抛光不锈钢材质，设置反射强度为0.8、高光光泽度0.9还原金属亮面的反光效果，功能按键采用与主体同色系的硬质塑料材质，粗糙度略低于握持区以区分部件质感，烟嘴雾化仓采用半透明PC材质，调整透明度参数至0.4、折射度1.58，模拟透明塑料仓体可隐约观察内部结构的视觉效果。结构设计上还原了电子烟的三段式装配逻辑：尾段电池仓、中段控制电路区、前段雾化烟嘴段，各段之间预留0.1mm的装配间隙，通过凸台卡扣特征实现部件间的虚拟装配定位，整体造型遵循人体工学握持逻辑，笔身直径设置为14mm，整体长度控制在150mm左右，符合日常手持使用的尺寸习惯，渲染时采用渐变蓝色背景搭配柔光打光，主光源从左上方45度入射，辅光源补亮产品暗部阴影，添加微弱的环境反射效果，最终呈现出产品的真实质感与完整外观形态，完整还原了笔式电子烟的外观特征与基础装配结构。
