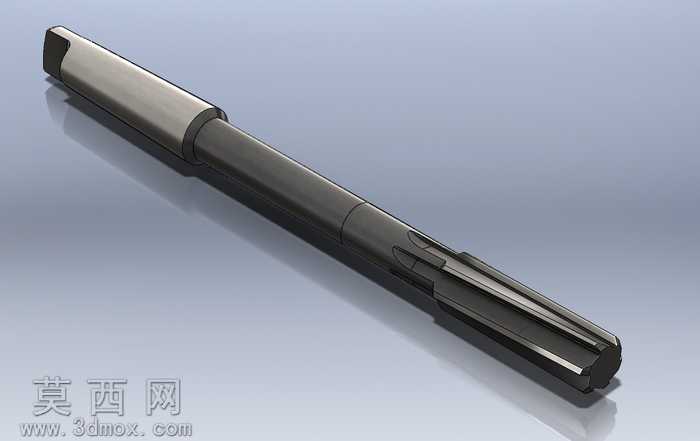

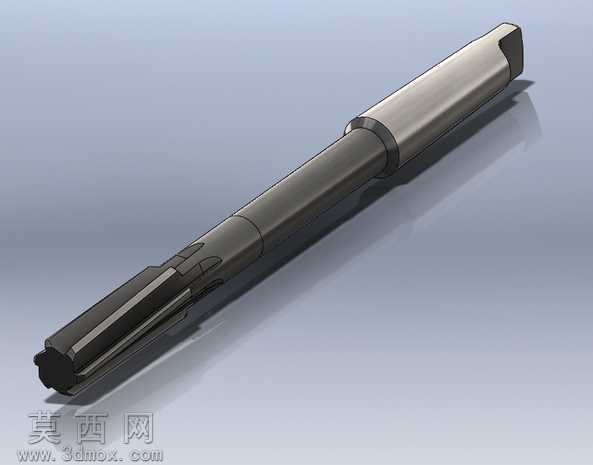

D16H7莫氏锥度2高速钢铰刀三维建模

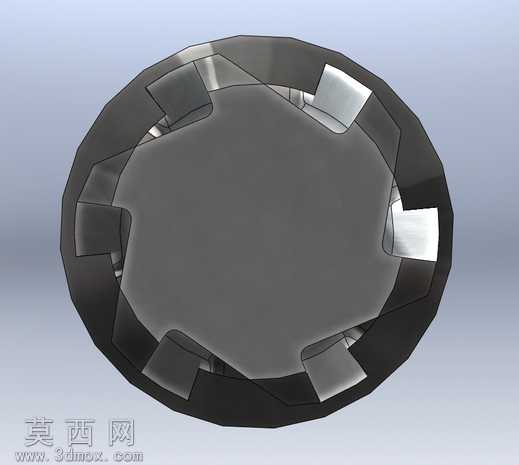

本模型为D16H7精度等级、带莫氏锥度2号柄的高速钢铰刀三维建模成果，建模过程严格遵循机械加工刀具的实际尺寸规范与结构设计逻辑。建模初期先梳理铰刀的核心结构组成，将整体拆分为莫氏锥柄、颈部过渡段、切削工作段、校准导向段四个核心部分，依托三维建模软件的草图绘制功能，先绘制各段的轴向截面轮廓，通过回转特征生成整体的基础坯体结构，保证各段同轴度公差符合刀具设计的精度要求。针对切削工作段，按照高速钢机用铰刀的齿槽设计规范，通过螺旋扫描特征构建均匀分布的直齿切削槽，精准控制齿槽的前角、后角、刃带宽度参数，还原铰刀切削时的容屑、排屑空间结构，同时对切削齿的端部做导向锥倒角处理，匹配实际铰刀切入工件时的导向定位需求。莫氏锥柄部分严格按照2号莫氏锥度的标准参数建模，还原锥柄端部的扁尾结构，保证锥柄与机床主轴锥孔的装配匹配性，扁尾的尺寸、位置完全符合机床装夹的扭矩传递要求。材质渲染阶段，针对高速钢刀具的金属特性，为模型赋予高反光的金属材质，调整材质的粗糙度、金属度参数，还原高速钢经过精磨处理后的银灰色金属质感，对刃口部分做细微的高光处理，突出刀具刃口的锋利度特征，同时通过场景打光模拟工业产品渲染的柔光效果，清晰展现铰刀各段的结构轮廓、齿槽细节与锥面的光洁度特征。建模过程中对校准段的刃带做等距偏移处理，保证校准刃的圆柱度符合H7级铰孔的精度要求，颈部过渡段做圆弧过渡处理，还原实际刀具加工时的应力释放结构，避免应力集中导致的刀具断裂问题，整体模型完整还原了高速钢铰刀的全部结构细节，可用于机加工工艺演示、刀具装配仿真、加工教学展示等场景。
