76毫米传动轴通用万向联轴器结构设计

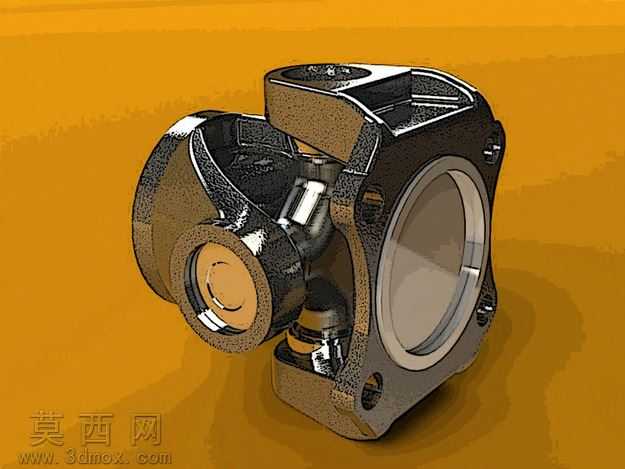

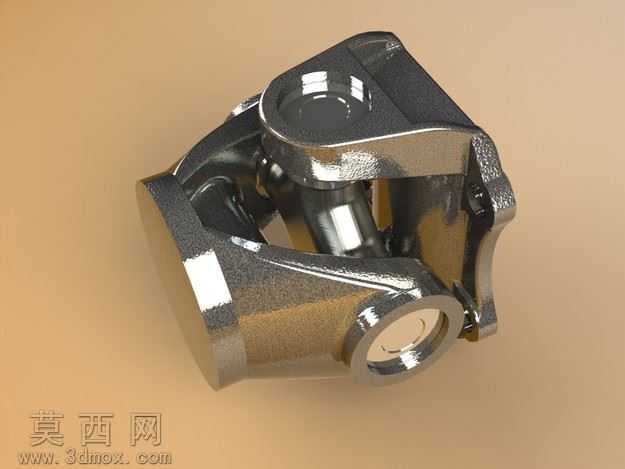

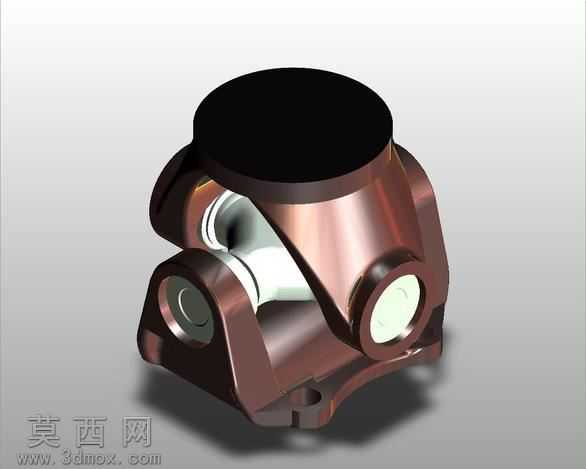

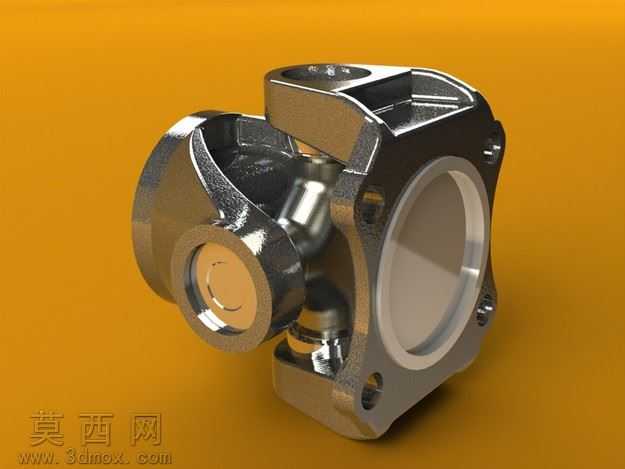

本作品为适配76毫米传动轴的通用型万向联轴器三维建模设计，建模过程中严格遵循机械传动件的设计规范，先通过草图绘制勾勒出联轴器的十字轴、叉形接头、连接法兰等核心部件的轮廓基准，针对十字轴的轴颈配合面、叉形接头的铰接孔位、法兰端的安装孔阵列等关键结构，采用参数化建模方式设定尺寸约束，确保各部件装配后可实现预设角度范围内的扭矩传递功能，避免传动过程中出现运动干涉问题。材质设置阶段，针对联轴器主体的金属结构件赋予高强度合金钢材质，通过调整材质的金属度、粗糙度参数还原锻钢件的金属质感，对铰接部位的衬套区域赋予耐磨铜合金材质，区分不同功能部件的材质差异，提升模型的真实感。渲染环节采用暖黄色纯色背景突出联轴器主体结构，通过三点布光方案打亮模型的轮廓边缘与内部铰接结构，清晰展现十字轴与叉形接头的配合间隙、法兰端面的密封槽结构、壳体上的减重孔与安装定位凸台等细节，让观察者可直观理解万向联轴器的铰接传动原理。设计过程中充分考虑该款联轴器的通用适配性，针对76毫米直径传动轴的配合尺寸做了公差预留设计，法兰端的连接孔采用标准化排布，可适配多数同规格传动系统的安装需求，十字轴的铰接角度范围经过运动仿真验证，可满足常规传动场景下的角向偏移补偿需求，模型的各部件均做了独立建模处理，可直接用于后续的工程图导出、装配模拟、运动仿真等后续设计环节，整体结构紧凑，受力分布经过优化，可有效传递工作扭矩同时补偿两轴之间的角度偏差，适用于通用机械传动系统的动力传递场景。
