自行车后轮集成式简化档位变速装置

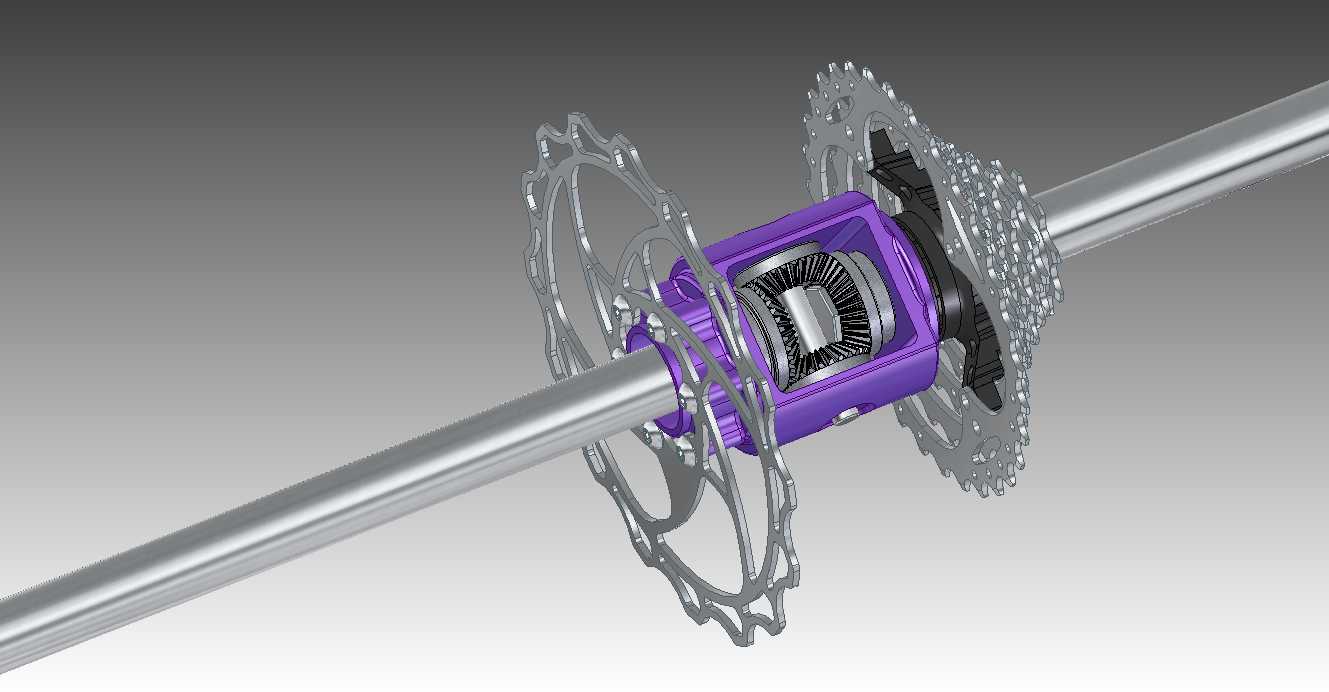

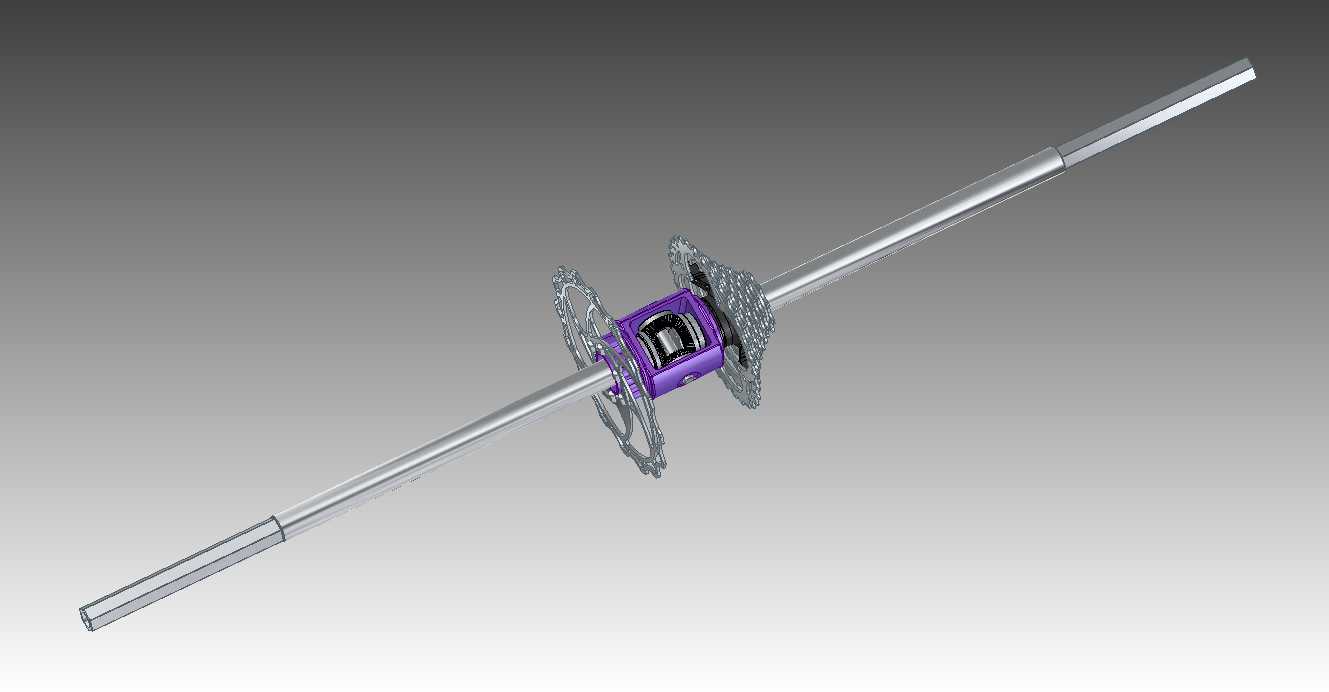

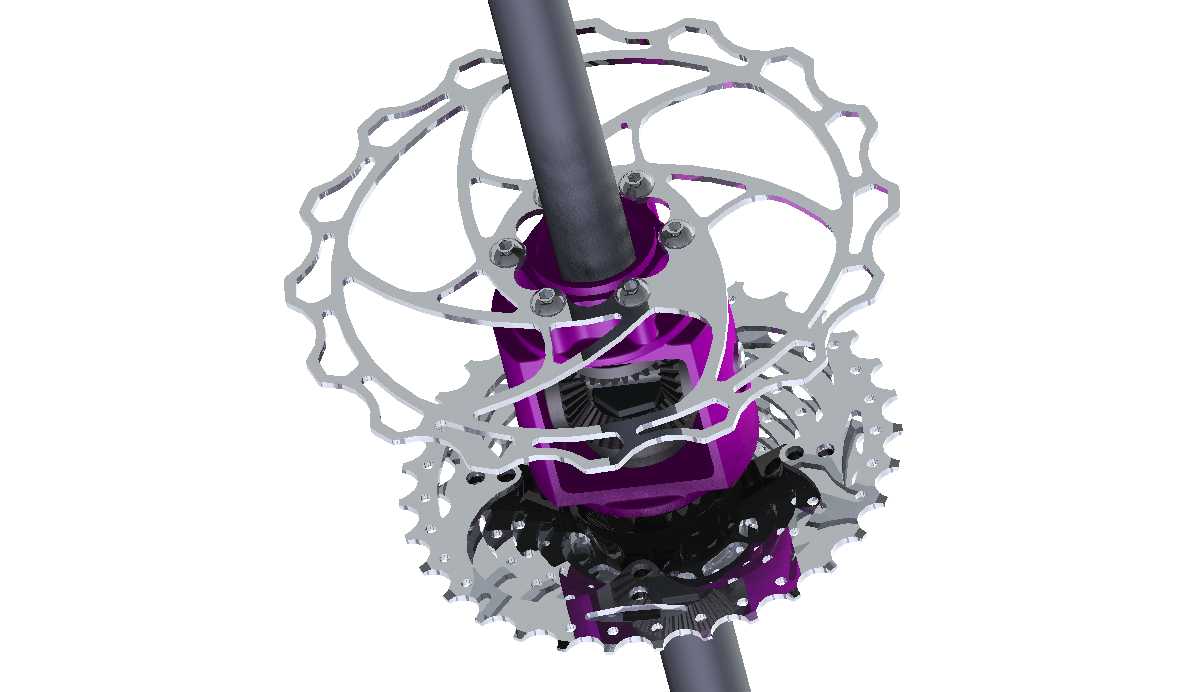

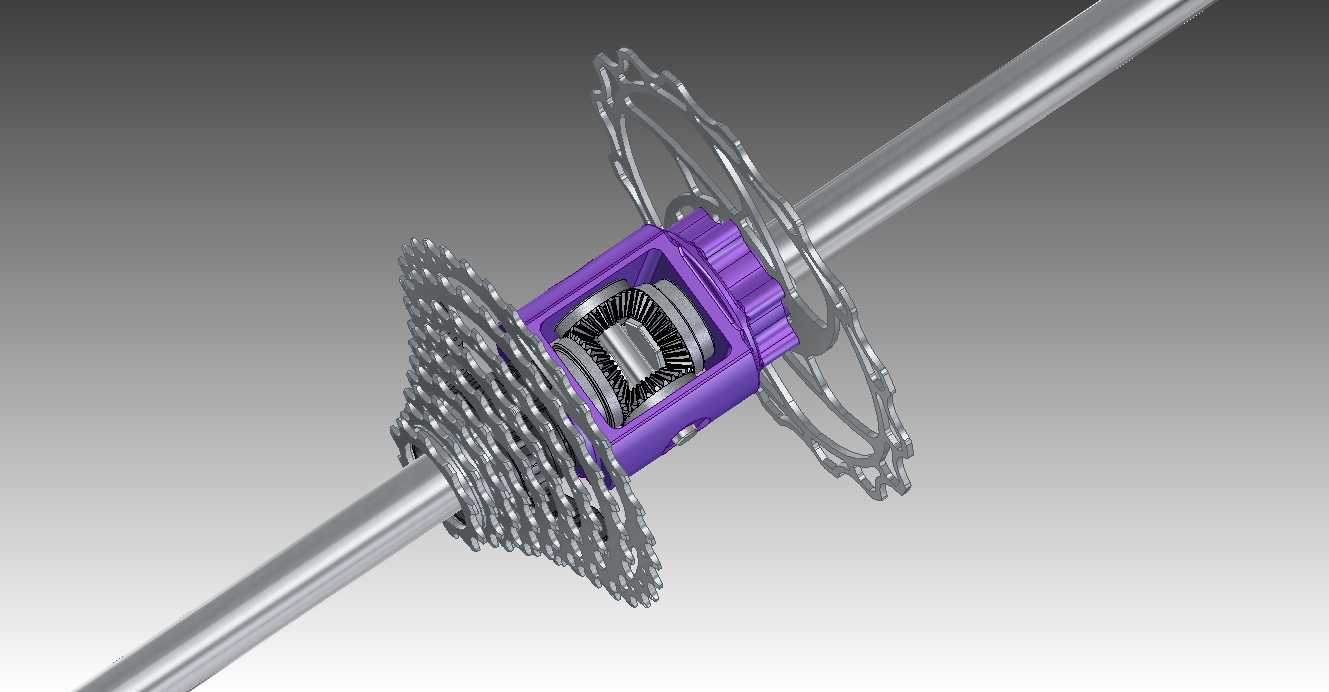

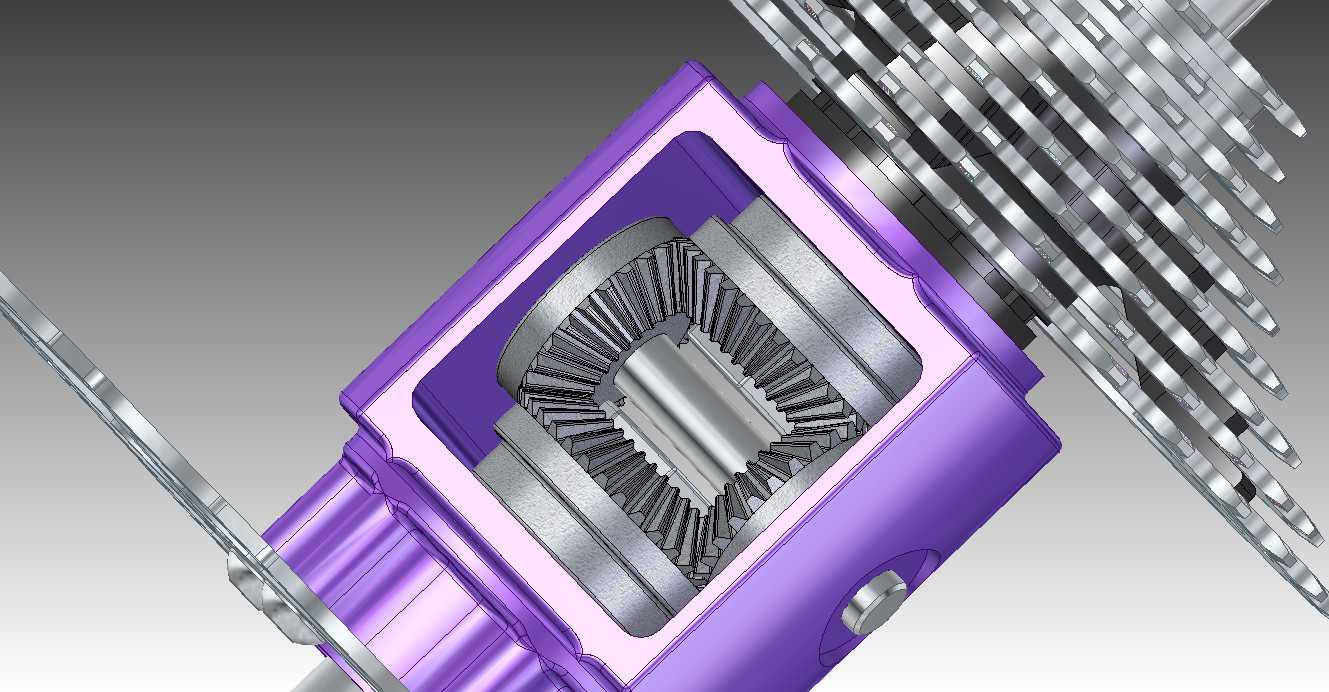

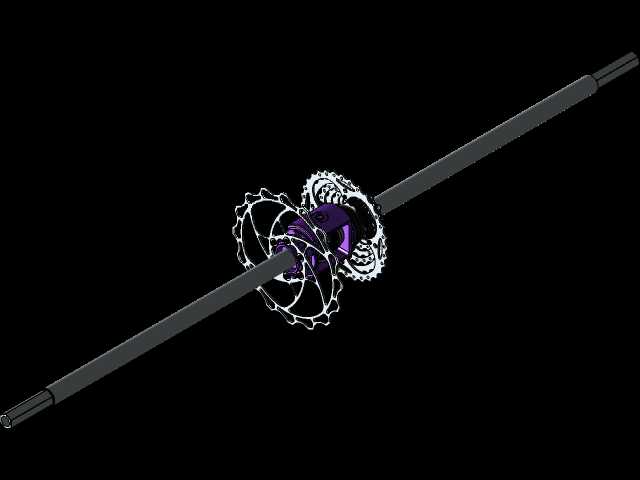

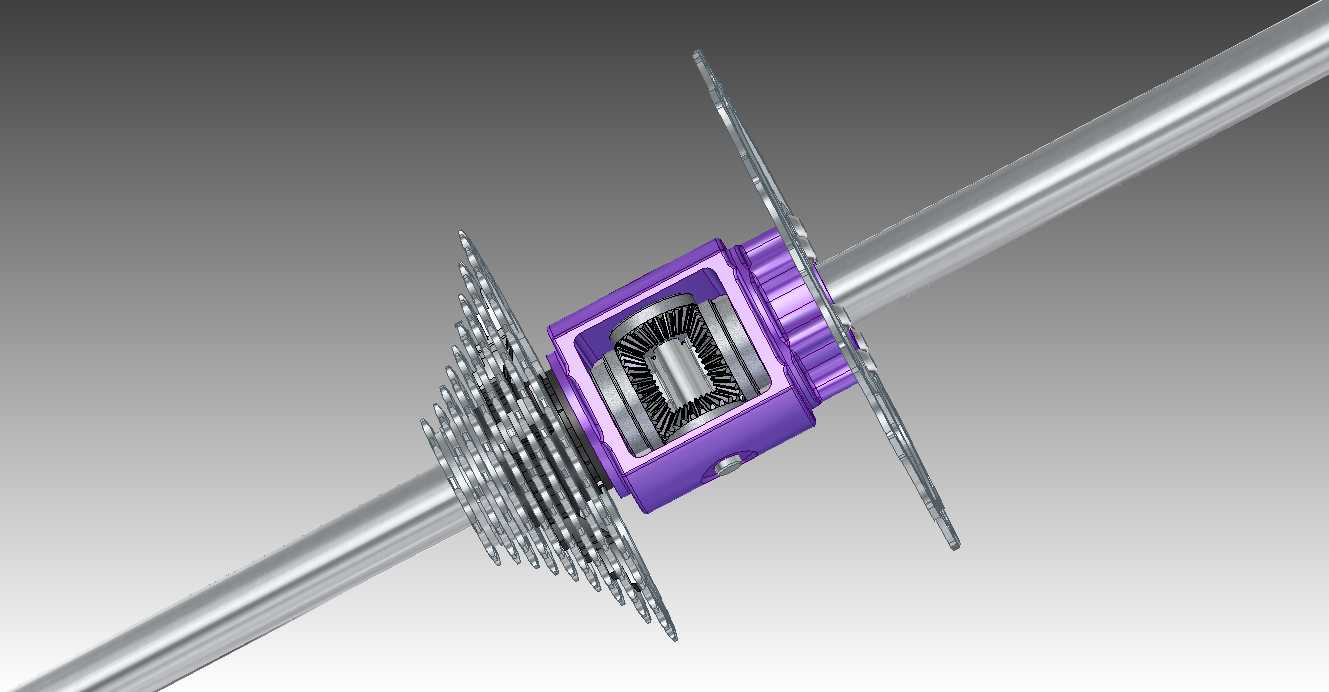

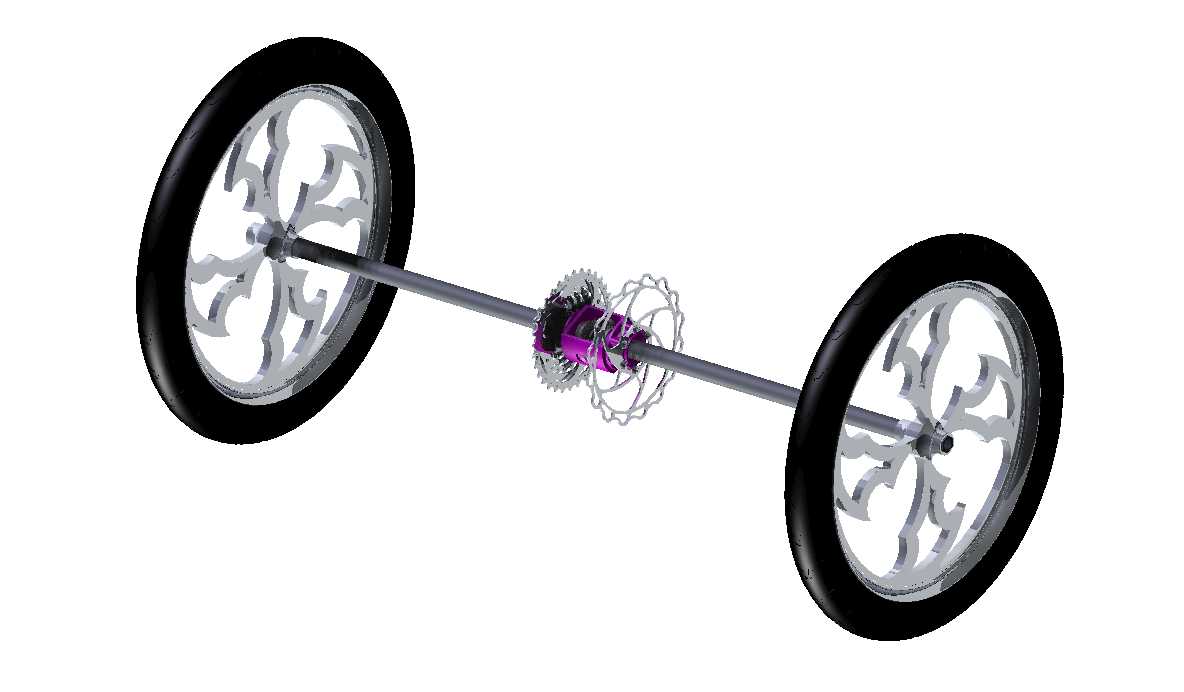

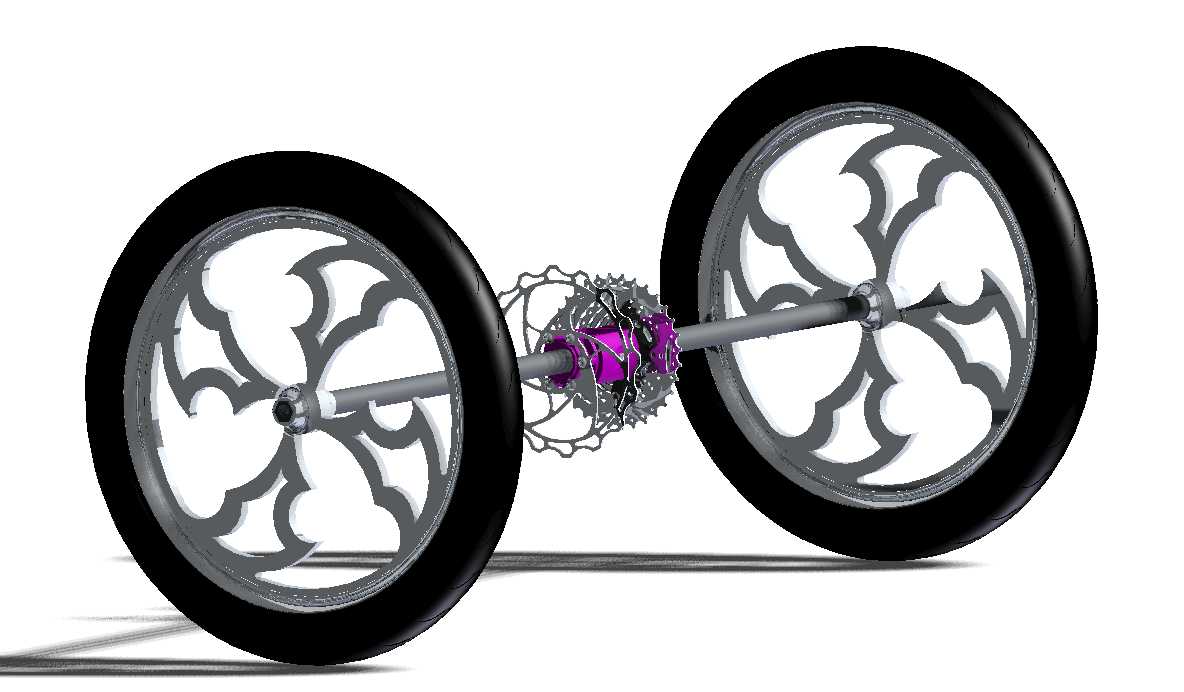

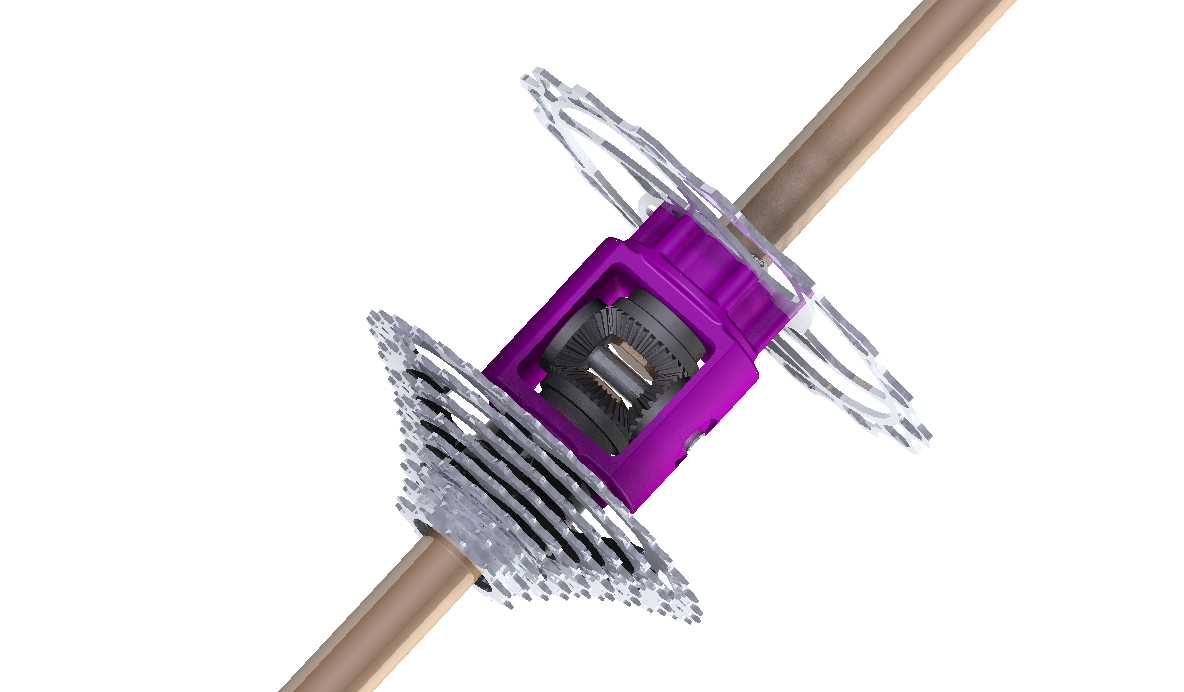

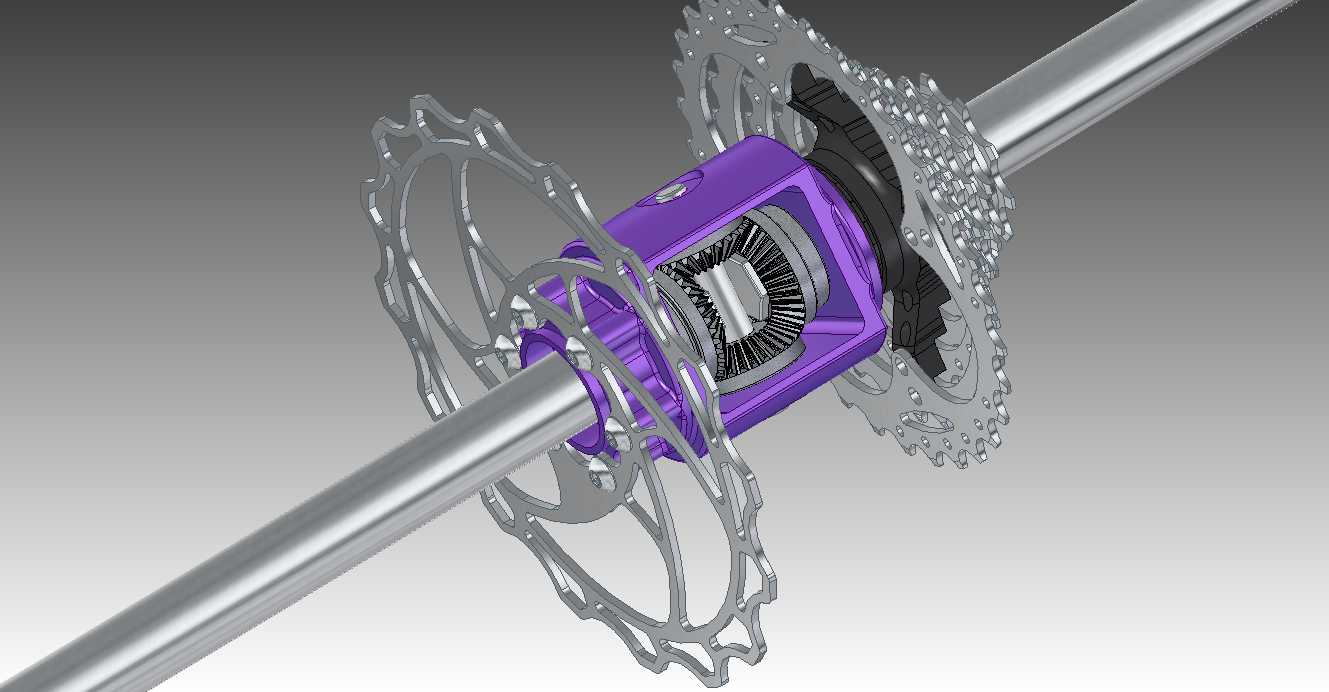

这款变速装置主要面向多品类民用及特种自行车的后轮传动场景，覆盖折叠自行车、载货自行车、城市通勤自行车、实用代步自行车等多种车型，解决传统多片飞轮搭配拨链器的变速系统结构零散、调试复杂、易受泥水侵蚀故障的痛点。在实际骑行使用中，该装置承担后轮动力传输与档位切换的核心功能，可根据骑行路况、负载重量、踩踏力度的变化，调整传动比区间，让骑行者在爬坡、平路加速、重载推行等不同场景下，都能保持舒适的踩踏发力节奏，避免传统变速系统换挡时链条跳动、掉链的问题，尤其适合日常通勤高频使用、载货重载骑行的使用需求，降低日常维护调试的频次。从功能特性来看，该装置将变速齿轮组、棘轮传动结构、档位锁止机构集成在花鼓同轴位置，替代传统散状布置的多片飞轮与后拨链器结构，通过内置的行星齿轮组实现不同传动比的切换，换挡动作直接作用于内部齿轮啮合副，不需要链条在不同飞轮片之间横向挪动，大幅缩短了换挡的响应行程，也减少了链条与飞轮片的侧向磨损。设计思路上，核心围绕传动系统简化展开，摒弃传统外变速的分散布局逻辑，将所有变速传动部件整合为同轴集成模块，在设计阶段就考虑了与常规自行车后轮轴、辐条安装位的适配性，不需要大幅改动现有自行车的后轮架开档尺寸，就能直接替换传统的飞轮变速组件。外形尺寸方面，整体为同轴圆柱结构，核心变速壳体直径控制在常规多片飞轮的最大齿圈直径范围内，轴向长度与常规卡式飞轮的安装长度接近，安装边界完全匹配常规民用自行车后轮花鼓的安装尺寸，外侧保留的多层齿片可兼容现有自行车链条规格，不需要额外更换传动链条就能完成适配，安装时只需要将整体模块套入后轮轴，锁紧固定端盖即可完成装配，不需要反复调整拨链器的限位螺丝与拉线张力，大幅降低了装车与后期维护的难度。装置外壳采用包裹式结构，可阻挡骑行过程中泥水、灰尘进入内部齿轮啮合区域，内部润滑脂可长时间保持工作状态，延长了变速机构的整体使用寿命，适配日常通勤、短途载货等多种骑行场景的使用需求。
