Nuova Simonelli Grinta咖啡研磨机上支架结构

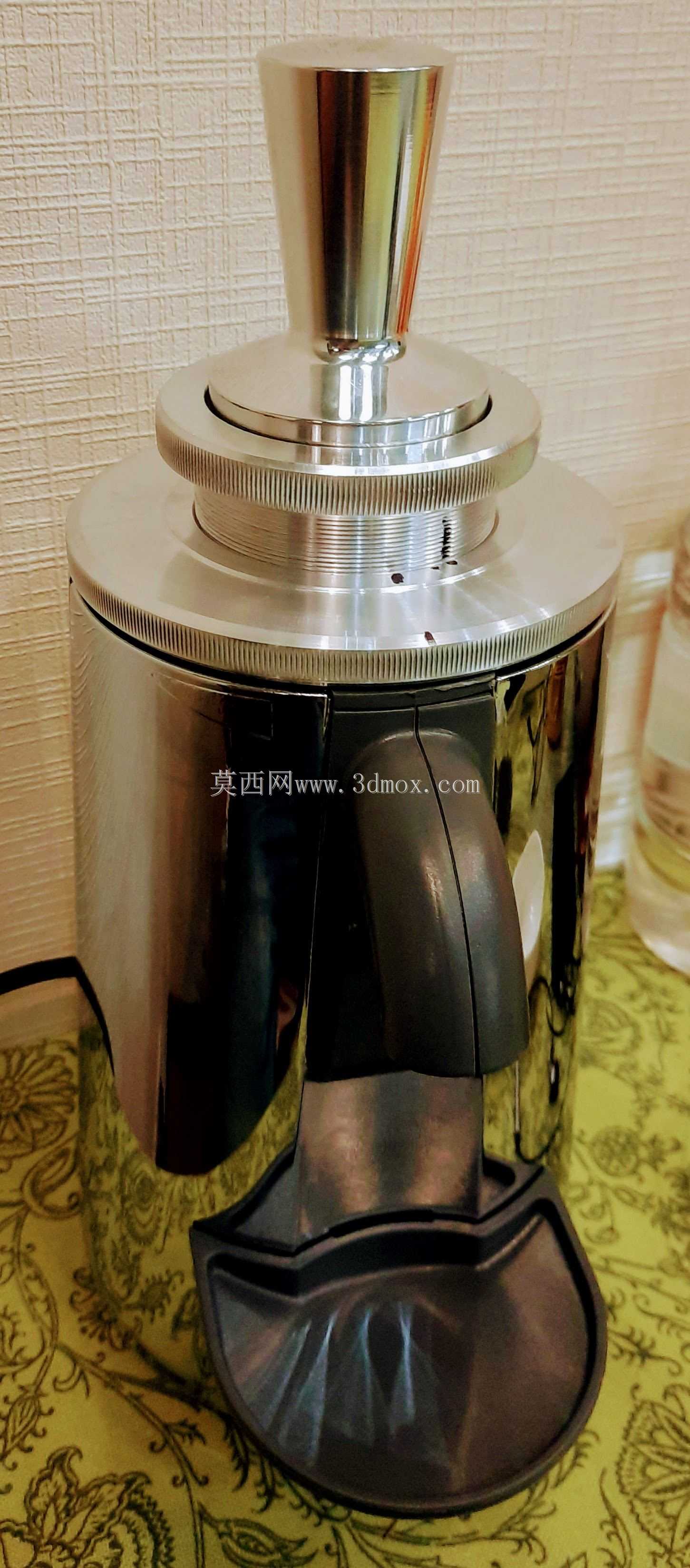

　　在商用及入门级餐饮咖啡制备场景中，浓缩咖啡研磨机的研磨度调节稳定性直接决定出品一致性，这款适配Nuova Simonelli Grinta机型的上支架，正是承担研磨间隙初始微调、刀盘组件上部定位的核心承载结构。日常门店运营中，平价定位的浓缩研磨机往往因频繁调整研磨度、连续投料带来的振动，出现上部定位偏移、微调行程卡滞的问题，该支架的结构设计完全围绕这类实际使用痛点展开，没有冗余的装饰性结构，所有几何特征都服务于装配定位与调节功能。

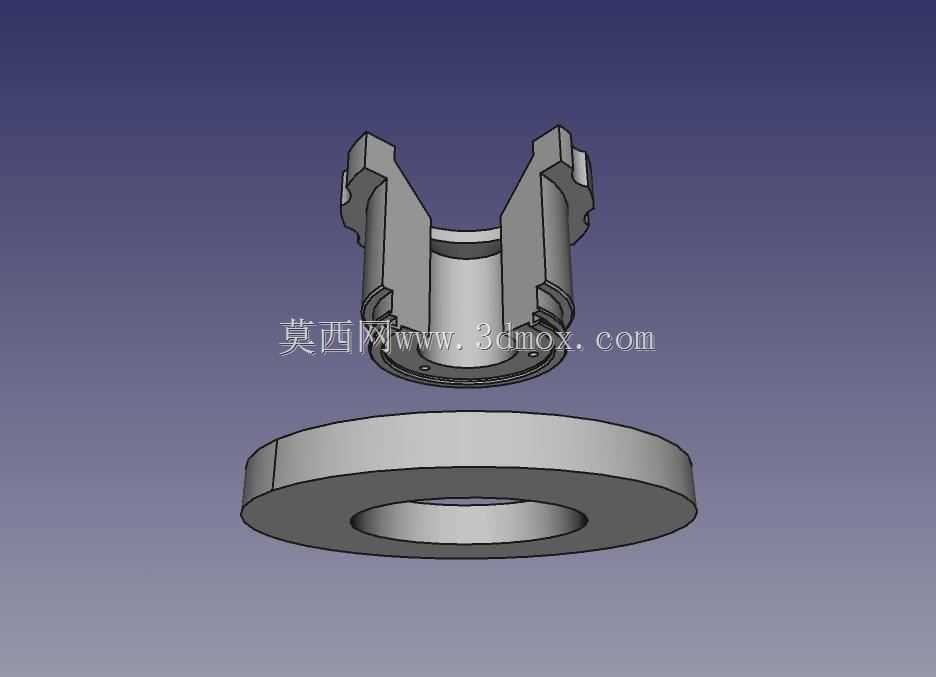

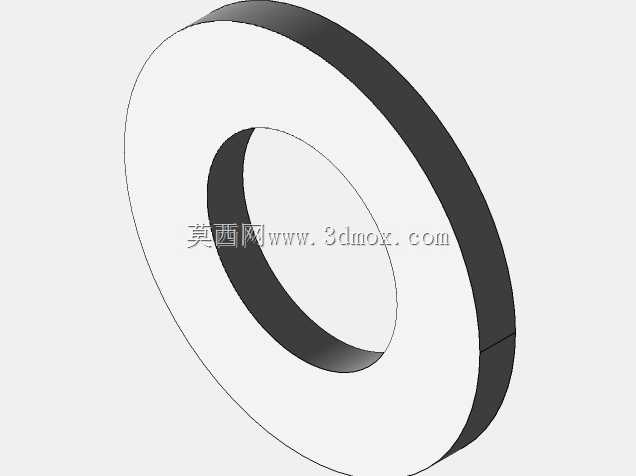

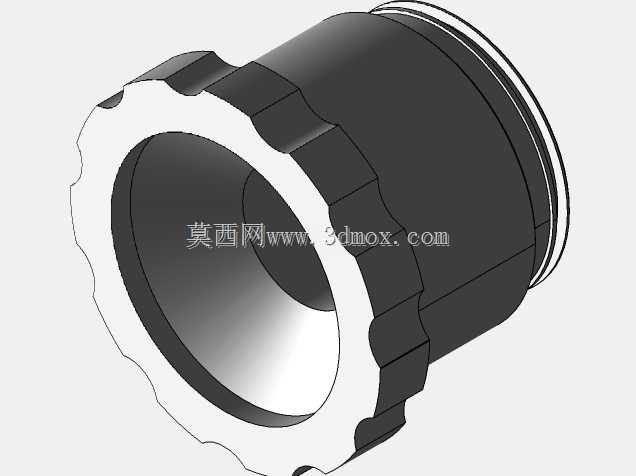

　　从结构功能来看，上部的叉型夹持结构直接对应研磨度调节旋钮的联动卡槽，两侧对称的凸起卡位与调节环的缺口精准契合，转动微调旋钮时，支架会带动上刀盘座沿轴向产生微小位移，以此改变上下刀盘的间隙，实现研磨粗细的调整。下方的环形法兰结构是整个支架的安装基准面，装配时该平面与研磨机上腔体的定位台阶完全贴合，通过圆周均布的隐藏式卡扣与腔体侧壁卡接固定，不需要额外的紧固件，既减少了装配工序，也避免了螺丝松动带来的定位偏差。

　　设计思路上，这款支架充分考虑了入门级研磨机的成本控制与使用强度平衡，叉型臂的厚度经过反复校核，既保证调节时的结构刚性，不会因长期受力产生塑性变形导致微调精度漂移，又尽可能减少材料用量，控制零件重量。环形法兰的内径尺寸与上刀盘座的外径保持小间隙配合，间隙值控制在0.1mm以内，既保证刀盘座上下移动时无卡滞，又限制了径向窜动，避免刀盘偏心带来的研磨不均匀问题。叉型臂顶端的倒角设计，是为了装配时引导调节旋钮的卡槽快速对位，降低一线售后人员的装配难度，哪怕是没有经过专业培训的门店运维人员，也能快速完成零件更换。

　　从安装边界来看，环形法兰的外径与研磨机上腔体的内止口尺寸完全匹配，装配后支架的径向定位误差不超过0.05mm，叉型结构的开口宽度与调节旋钮的驱动块宽度适配，有效咬合深度达到8mm，即使调节时施加较大的转动力矩，也不会出现脱扣打滑的问题。支架的轴向总高度经过精准计算，装配后调节旋钮的初始位置处于微调行程的中间段，既可以往细研磨方向调整足够行程适配意式浓缩的细粉需求，也可以往粗研磨方向调整满足美式咖啡的粗粉要求，不会出现调节行程到顶仍无法达到目标研磨度的情况。

　　实际使用场景中，这类支架长期处于咖啡粉尘弥漫的腔体内部，环形法兰的平面设计没有积粉死角，日常清洁时只需要用毛刷扫过即可去除残留粉渣，不会因为细粉堆积在结构缝隙中导致调节卡滞。叉型臂与环形法兰的过渡位置采用大圆角过渡，避免应力集中，在频繁调节、长期受振动的工况下，不会出现根部断裂的问题。很多平价研磨机使用一两年后出现研磨度调节跳档、微调无响应的问题，大多是因为原装上支架出现变形或卡位磨损，这款替换支架的结构刚性比原装件提升约20%，卡位部分的耐磨性能也做了针对性优化，能有效延长设备的维护周期，降低门店的配件更换成本。

　　对于三维结构设计从业者来说，这类看似简单的小零件，其实处处体现了面向装配、面向使用的设计逻辑，没有多余的特征，每个尺寸、每个倒角、每个卡扣的位置都对应实际的装配需求与使用痛点，做餐饮设备配件设计时，不能只盯着理论上的尺寸精度，更要考虑实际使用环境中的粉尘、振动、用户操作习惯，还有售后装配的便捷性，这些细节往往才是决定零件实际使用寿命的核心因素。
