自行车前轮花鼓轴组装配结构设计

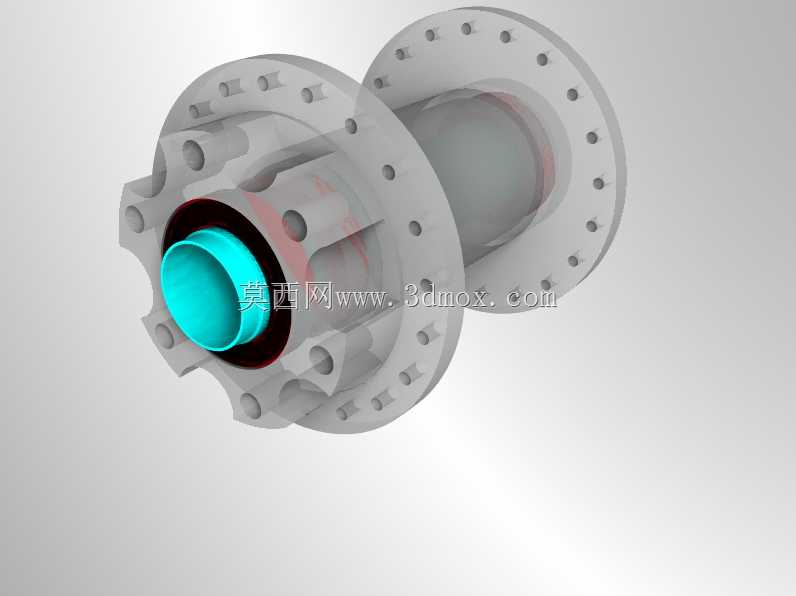

　　日常通勤、运动骑行场景下的自行车前轮承载结构，核心作用是连接前轮辐条与前叉轴，实现轮组的顺畅转动同时承受骑行过程中的径向、轴向复合载荷，是前轮轮组的核心受力枢纽。这套结构的设计首先围绕受力传递路径展开，花鼓主体作为核心承载件，筒身预留均匀分布的辐条安装位，20组辐条固定点位沿法兰盘周向等角度排布，保证轮组编圈后辐条张力均匀，避免骑行过程中出现轮组偏摆、张力失衡导致的断条问题。轴芯贯穿花鼓主体内部，两端通过轴承与花鼓筒体形成转动配合，配置的3组轴承分别布置在轴芯的受力集中点位，靠近花鼓两端法兰的位置各布置一组轴承承担径向载荷，轴芯中部增设一组轴承抵消骑行转向、路面颠簸带来的轴向窜动，避免轴承受力不均导致的转动卡滞、提前磨损问题。

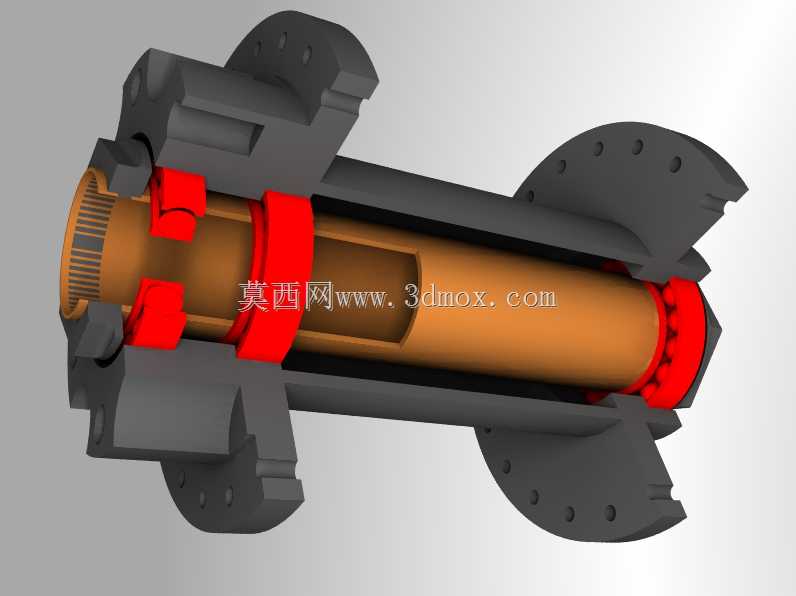

　　轴承与花鼓筒体、轴芯的配合公差选用基孔制过渡配合，既保证装配后轴承内圈与轴芯无相对滑动、外圈与花鼓筒体无相对转动，又能在售后维护时通过专用工具顺利完成轴承拆卸更换，兼顾装配可靠性与后期维护便利性。轴芯两端的锁紧结构通过红色环形锁紧件实现轴承内圈的轴向定位，锁紧件与轴芯采用螺纹配合，装配时按照预设扭矩锁紧后，可通过止退垫片防止骑行过程中螺纹松动，避免轴承出现轴向间隙导致轮组晃动。花鼓两端的法兰盘采用对称式结构设计，法兰盘上的辐条孔采用带倒角的开孔设计，避免辐条弯折处出现应力集中，延长辐条的疲劳寿命，法兰盘的外径尺寸根据辐条的编条角度优化，保证辐条从花鼓到车圈的走线角度处于合理区间，降低辐条的弯折应力。安装边界方面，

　　花鼓两端的轴头尺寸与标准山地车、通勤车前叉的开档尺寸匹配，轴头的锁紧螺母安装位预留足够的装配空间，可适配常规快拆结构、实心轴锁紧结构的前叉安装需求，花鼓筒体的外径尺寸避开常规V刹、碟刹夹器的安装干涉范围，可兼容圈刹、碟刹两种制动形式的前轮装配需求。设计过程中针对不同体重骑手的载荷工况做了受力仿真验证，在120kg垂直载荷、过坎冲击载荷达到3倍自重的工况下，花鼓筒体的最大应力处于铝合金材料的许用应力范围内，轴承的额定动载荷满足1万公里以上的使用寿命要求，轴芯的变形量控制在0.02mm以内，保证轮组转动时的同轴度，避免出现刹车蹭圈、转动阻力过大的问题。花鼓内部的腔体预留润滑脂存储空间，装配时在轴承周边填充足量润滑脂，

　　两端设置密封挡圈阻挡路面的泥水、灰尘进入轴承腔体，降低轴承的磨损速度，延长维护周期。垫片结构除了承担轴承的轴向定位作用，还可通过调整垫片的厚度适配不同开档尺寸的前叉安装，提升部件的通用适配性，无需重新开模即可适配多款车型的装配需求。整体结构没有冗余的设计部件，每个零件都承担明确的功能作用，装配流程遵循从内到外的顺序，先将轴承压入花鼓筒体内腔，再穿入轴芯，依次安装锁紧件、密封挡圈、调整垫片，最后完成轴端锁紧结构的装配，装配工序简单，适合批量生产组装，也便于骑行爱好者自行完成维护保养操作。
