金属板框式双层箱体加热器结构设计

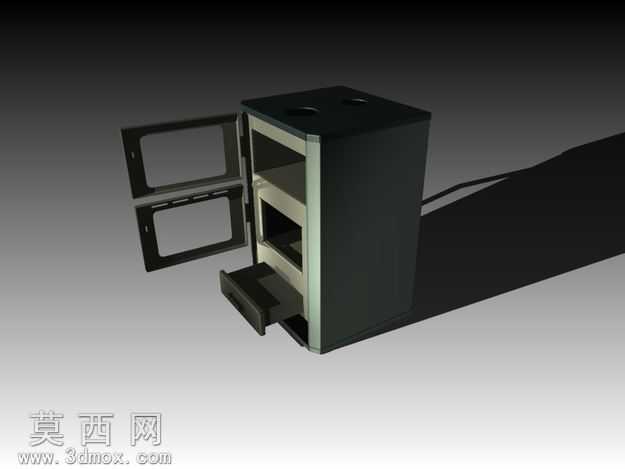

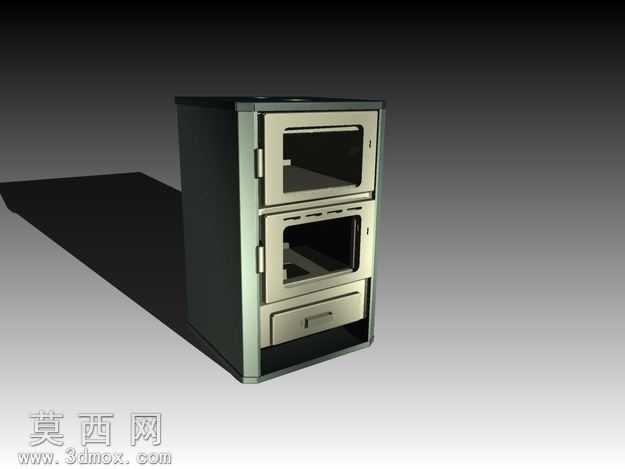

本作品为金属板框结构的双层箱体加热器三维模型，整体采用立式长方体布局设计，建模过程中优先使用钣金建模逻辑还原设备的真实加工特征，所有板件的折弯、拼接、合页安装位、抽屉导轨槽均按照实际钣金加工工艺参数搭建，避免出现不符合生产逻辑的悬空结构与干涉特征。模型主体框架采用冷轧钢板材质参数设置，渲染时为外框侧板赋予哑光黑磨砂金属材质，正面门框与操作抽屉面板采用拉丝不锈钢材质，通过材质粗糙度、金属度参数的差异化调整，清晰区分不同部件的材质属性，还原真实金属设备的质感表现。结构层面，模型设置上下两个独立的加热腔体，每个腔体配备独立的密封门结构，门体通过侧边合页与主框架连接，门体上预留观察窗安装位，可适配耐高温玻璃观察内部加热状态；腔体下方设置独立抽拉式储灰抽屉，抽屉面板配备内嵌式拉手，抽拉行程与导轨限位结构均做了参数化约束，还原真实设备的操作逻辑。建模过程中对所有边角做了符合工业设计规范的圆角处理，避免尖锐直角带来的安全隐患，同时对板件拼接处的焊缝特征做了简化示意，既保证模型视觉上的真实感，又控制整体面数在合理区间，适配不同场景的使用需求。设计思路上，该加热器主打固体燃料采暖使用场景，双层腔体结构可实现分区加热或同时供热的功能，金属板框结构兼顾结构强度与轻量化需求，整体造型方正简洁，便于生产加工与运输安装，模型可直接用于产品方案展示、结构验证、教学演示等场景，渲染输出的效果图可直观呈现设备的外观形态与结构布局，帮助使用者快速理解产品的设计逻辑与功能特点。
