齿轮齿角断裂失效结构三维建模设计

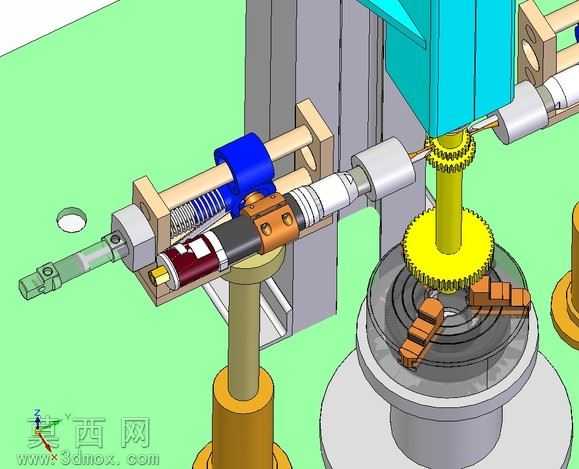

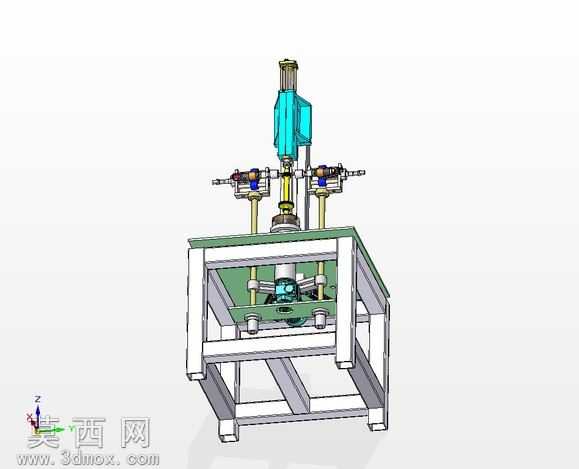

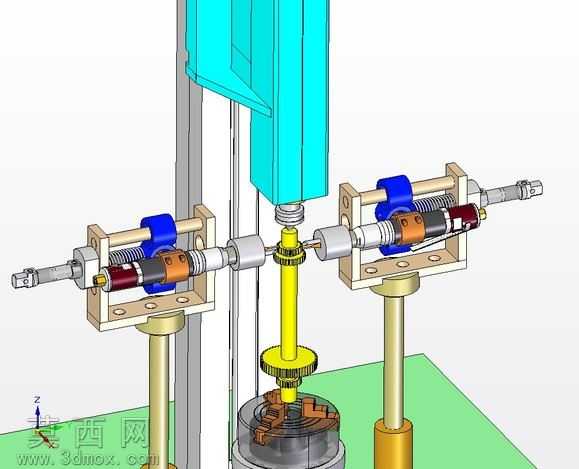

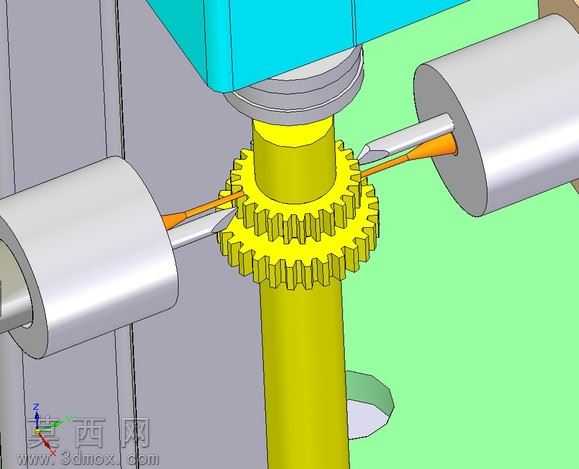

本模型围绕齿轮轮齿角部断裂的失效形态开展三维建模设计，建模过程中首先依据渐开线圆柱齿轮的标准齿廓参数，完成完整健康轮齿的基准特征构建，通过参数化草图绘制齿顶圆、齿根圆、分度圆的基准轮廓，精准还原渐开线齿面的曲面曲率，保证基准齿轮模型符合通用机械传动的设计规范。针对齿角断裂的失效特征，建模时采用实体切除特征模拟断裂面的不规则形态，摒弃规整平面的简化设计，通过多截面曲面拟合真实断口的凹凸纹理与缺损边界，还原轮齿受交变冲击载荷后角部崩裂的实际形貌，断口边缘保留应力集中导致的细微缺损结构，齿根部位同步建模出疲劳裂纹扩展的过渡区域，让失效形态更贴合工程实际中的齿轮故障状态。模型配套搭建了齿轮失效检测试验台架结构，台架采用方管焊接的框架式机身作为承载基体，台面选用绿色绝缘板材模拟实际工装的操作台面，上方布置立式加载模组，两侧对称安装水平方向的定位夹持组件，中心位置设置齿轮装夹工位，可直观展示断裂齿轮在检测工装中的装夹定位状态。材质渲染环节，对齿轮部件采用调质钢的金属哑光材质，还原热处理后齿轮的表面质感，断裂面区域赋予粗糙金属断口的材质效果，与完整齿面的光滑加工质感形成鲜明对比；台架框架赋予焊接钢结构的灰白喷漆材质，加载模组的气缸部件赋予亮面金属与蓝色工程塑料的组合材质，管路与紧固件分别赋予黑色橡胶、镀锌金属的对应材质，提升整体模型的真实感。结构设计上完整还原工装的运动逻辑，立式加载模组可沿竖直方向进给模拟加载检测动作，两侧夹持组件可沿水平方向伸缩实现工件的定心夹紧，底部框架预留电气元件安装的腔体结构，各部件的装配关系完全符合机械设计的装配规范，无干涉错位问题。整体建模思路围绕齿轮失效分析的教学与研究需求展开，既精准还原断裂轮齿的失效细节，又配套搭建对应的检测工装结构，可用于机械故障诊断的教学演示、齿轮失效分析的方案研讨，帮助从业者直观理解轮齿角部断裂的形貌特征与对应的检测工装结构，模型的各特征参数可编辑调整，能够适配不同模数、不同齿数齿轮的断裂形态模拟，具备较强的工程实用价值。
