水泥生产用磨机配套钢结构框架设计

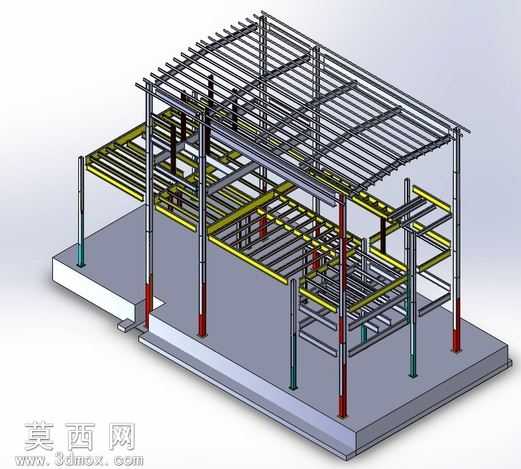

本作品为水泥磨机配套的钢结构支撑框架三维建模成果，建模过程严格遵循重型工业钢结构设计规范，采用自底向上的建模逻辑完成整体搭建。建模初期先完成混凝土基础承台的参数化绘制，精准预留钢柱地脚螺栓的安装定位孔，确保基础与上部钢构的安装对位精度符合工业施工要求。上部钢构部分先完成竖向承重钢柱的建模，根据不同受力区段区分柱体规格，底部与基础衔接段做加厚处理，柱身按受力弯矩分布设置变径设计，柱间同步绘制横向抗剪支撑构件，提升整体框架的侧向稳定性。楼层承重部分采用主次梁分层搭建逻辑，主梁沿钢柱跨度方向布置，次梁按设备承载的荷载分布加密排布，梁体之间预留水泥磨机主机、配套输送设备、检修平台的安装空位，作业层平台铺设防滑钢格板的简化建模，临边位置设置标准化安全防护栏杆。顶层屋面采用钢屋架搭配檩条的结构形式，屋架按坡度要求做倾斜建模，檩条等距排布满足屋面围护结构的安装需求。材质渲染阶段对不同构件做区分设置，钢柱底部做防腐涂层的色彩区分，承重钢梁采用常规钢结构防锈漆质感，混凝土基础采用清水混凝土哑光材质，平台栏杆采用明黄色警示涂装，通过色彩区分清晰呈现不同构件的功能分区。整体建模过程严格校验构件连接节点的合理性，梁柱连接、柱脚节点、支撑连接位置均做加劲肋、连接板的细节建模，还原真实钢结构的连接构造，确保模型不仅具备外观展示效果，也能为后续的结构受力验算、施工下料、安装模拟提供精准的三维参考。设计过程中充分考虑水泥磨机运行时的振动荷载需求，对设备安装区域的梁体做加密加强设计，预留设备检修的操作空间与吊装通道，整体框架的层高、跨度均匹配水泥生产线的工艺布局要求，兼顾结构承重安全性与生产作业的实用性。
