水泥生产线用五级旋风预煅烧炉结构模型

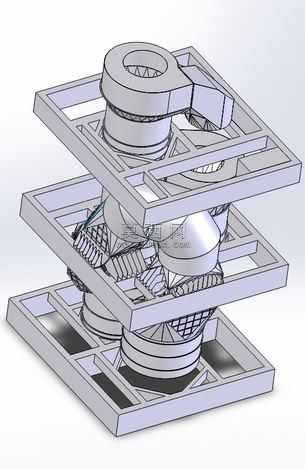

本模型为水泥生产工艺核心热工设备预煅烧炉的三维结构设计，采用分层式框架承载结构完成整体建模，完整还原了预煅烧炉在预热器系统中的安装布局与内部流道构造。建模过程中以实际水泥生产线的设备参数为基准，首先搭建三层钢制承载框架，框架采用型钢拼接的格栅式结构，预留出各级旋风筒、风管、下料管的安装定位空间，框架的横梁、立柱均按照实际受力结构绘制截面，还原了设备安装的支撑基础。主体炉体部分采用旋风筒与分解炉集成的结构设计，上下排布的多级旋风筒分别绘制了内部的导流叶片、撒料板、下料溜管结构，清晰展现了气固两相流在设备内的运动路径，各级旋风筒之间的连接风管采用变径设计，匹配不同工况下的风速要求，风管与筒体的连接位置做了圆弧过渡处理，减少风阻与物料堆积的问题。模型对炉体内部的耐火材料衬层、物料分散装置、喂料点定位都做了细节还原，能够清晰展示生料在炉内的分散、换热、煅烧过程的空间位置，每层框架上的设备固定支座、吊装点位也按照实际安装要求做了建模处理，可直接用于设备安装布局的方案演示。材质渲染上，钢制框架与筒体采用哑光金属材质，还原工业设备的金属质感，内部耐火衬层采用粗糙的耐火砖材质区分，导流叶片等耐磨部件采用高亮的耐磨合金钢材质，不同功能的管路采用差异化的材质颜色区分，便于快速识别结构分区。设计过程中充分考虑了预煅烧炉的热工性能要求，各级旋风筒的入口角度、锥体斜率、内筒插入深度都按照水泥工业预分解窑的常用设计参数设定，保证模型结构符合实际生产的设备逻辑，既可以作为水泥工艺教学的演示模型，也能够为同类型热工设备的结构改型提供三维参考，清晰展现预煅烧炉与预热器集成的整体布局逻辑。
