双坡道带护栏工业钢制人行道结构设计

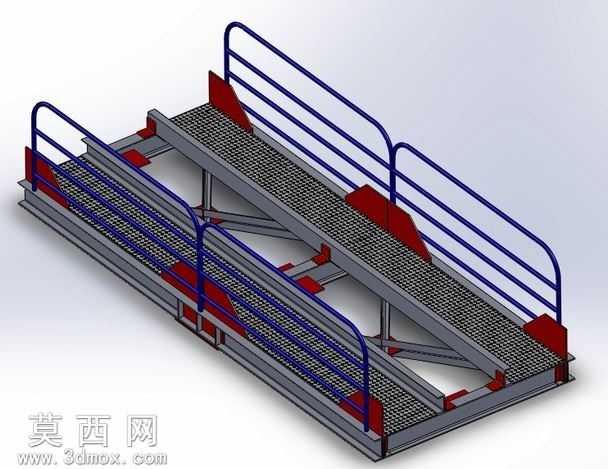

本作品为工业场景配套使用的双坡道钢制人行道三维建模成果，建模阶段依托参数化三维设计软件完成全尺寸1:1比例搭建，整体采用对称式双坡道并行布局，适配工业生产场景中跨设备、跨工位的人员通行需求。建模过程中首先完成底部支撑框架的结构搭建，采用矩形型钢作为主承重梁，通过交叉斜撑结构强化整体框架的抗扭、抗弯性能，确保坡道在额定人员载荷下的结构稳定性，所有型材拼接位置均按照实际焊接工艺预留焊接收缩余量，还原真实加工的装配逻辑。坡道的行走踏板采用网格防滑钢板结构建模，通过阵列特征完成网格纹理的均匀排布，还原防滑踏板的镂空防滑特性，同时在踏板与底部支撑梁的连接位置添加了对应固定件的结构细节，还原实际安装的固定方式。两侧护栏采用圆管弯折成型结构建模，通过扫掠特征完成弧形弯管的流畅造型，护栏立柱与坡道侧边梁采用刚性连接设计，每段护栏设置三道横向扶手管，符合工业人行通道的安全防护高度要求。坡道的上下两端及侧边防护挡板采用红色涂装件建模，通过不同材质分区设置区分结构功能，红色挡板作为安全警示部件，在渲染阶段采用高饱和度哑光红材质，与深蓝色护栏、银灰色钢制踏板形成清晰的视觉区分，提升整体模型的辨识度。材质渲染阶段，钢制框架与踏板采用带细微磨砂质感的金属材质，还原碳钢构件的表面质感，护栏圆管采用深蓝色喷塑材质，添加轻微的反光效果模拟喷塑层的表面特性，红色挡板采用哑光警示红材质，无强反光以突出安全标识属性。设计思路上围绕工业场景的实用性展开，双坡道设计可实现双向人员通行互不干扰，整体坡度按照人员舒适行走的角度设置，避免坡度过陡带来的通行安全隐患，防滑网格踏板可适配有油污、水渍的工业车间环境，避免人员滑倒，侧边全封闭护栏可防止人员从坡道侧边跌落，底部支撑结构的高度可根据实际配套设备的高度进行参数化调整，具备较强的场景适配性，可直接配套输送设备、生产流水线作为人员跨线通行的专用通道使用。
