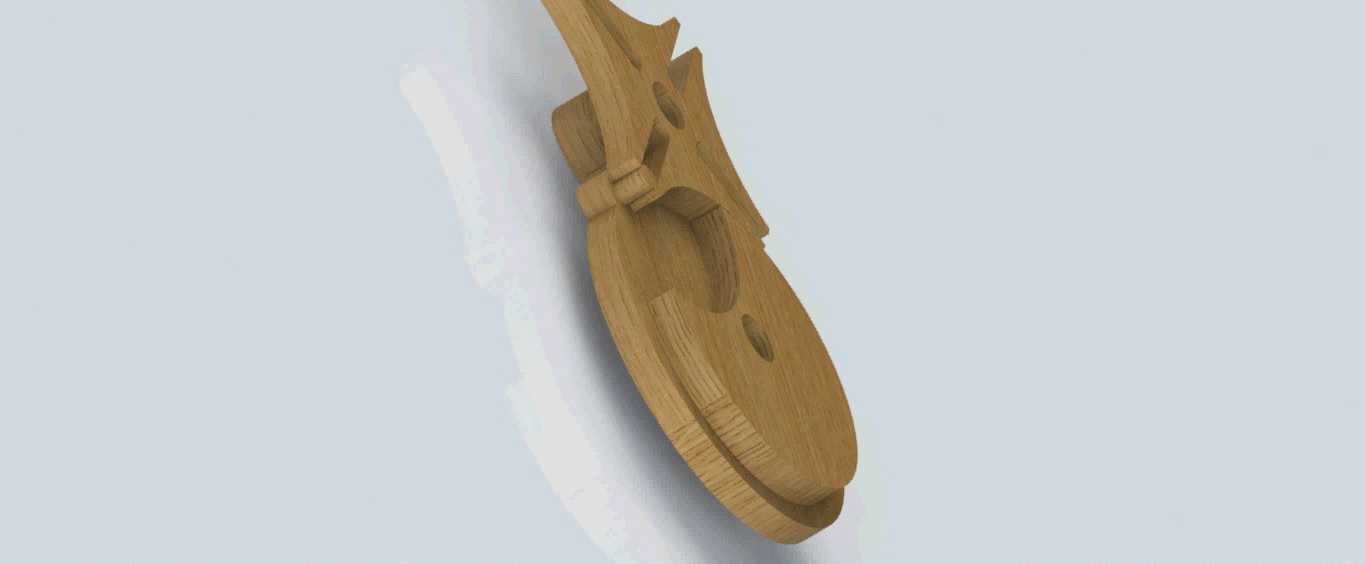

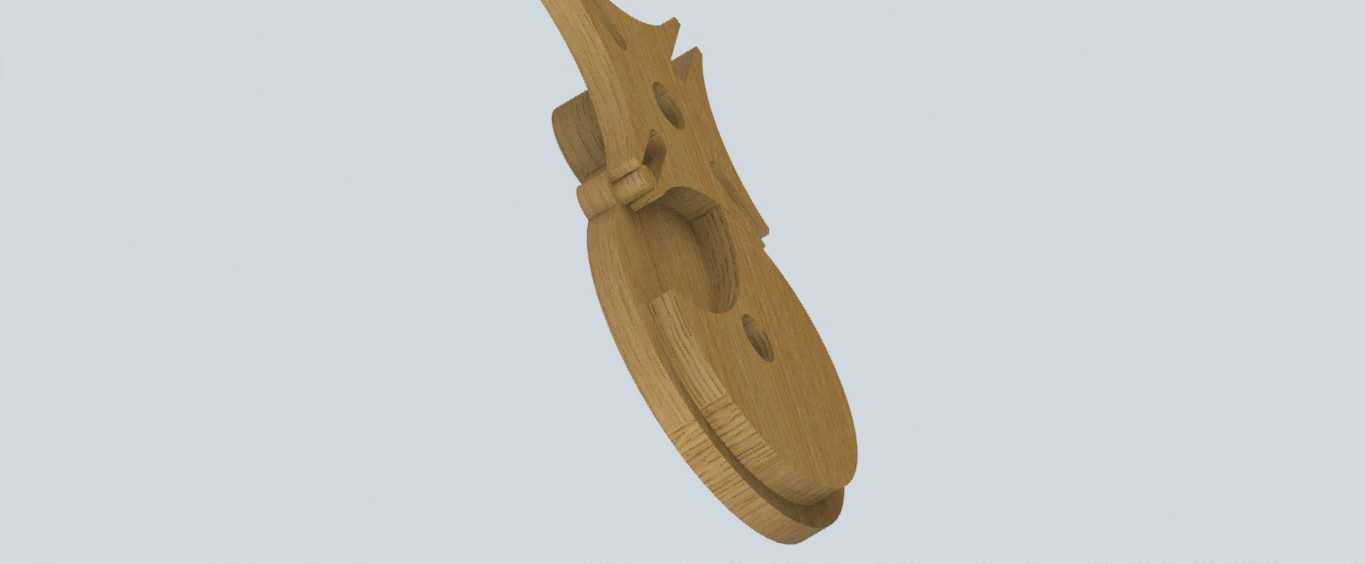

木质日内瓦间歇分度传动机构

这款日内瓦间歇分度传动机构，是机械传动领域经典的间歇运动实现构件，当前呈现的木质原型完整还原了该机构的核心传动逻辑与结构形态，常被应用在转塔车床、数控加工系统的刀塔换刀单元中，承担分度转位、精准定位的核心功能。在实际工业场景里，这类机构能够将输入轴的连续匀速旋转运动，转化为输出端的间歇式步进转动，每次转动的角度固定，刚好匹配多工位转塔的工位切换需求，比如车床的多刀位转塔，就依靠这类机构完成不同刀具的精准换位，换位过程平稳无冲击，定位精度能够满足金属切削加工的公差要求，不会出现刀位偏移导致的加工废品。从功能特性来看，该机构属于典型的槽轮传动结构，核心构件包含带驱动销的主动拨盘、带径向槽的从动槽轮，以及配套的锁止弧结构，主动拨盘匀速转动时，驱动销进入槽轮的径向槽便会带动槽轮转动，当驱动销脱离径向槽时，锁止弧会刚好卡住槽轮的凹弧面，让槽轮保持静止定位，整个运动过程不需要额外的定位锁紧机构，结构简洁可靠，传动效率高，相比棘轮、凸轮等其他间歇传动结构，日内瓦机构的运动冲击更小，运转噪音更低，适合中高速的工位切换场景。从设计思路层面，这款木质原型在还原经典传动结构的基础上，采用一体化木质加工的方式制作构件，主动拨盘与槽轮的配合间隙经过精细调校，既保证转动过程无卡滞，又能控制间隙避免传动空程，锁止弧的弧度与槽轮外圆完全匹配，静止状态下不会出现窜动。构件的外形采用圆润的流线型轮廓，没有尖锐棱角，既方便手工装配调试，也能直观展示内部的传动配合关系。在安装边界方面，该机构的整体结构紧凑，主动轴与从动轴的中心距为固定设计值，安装时只需要保证两轴的平行度公差在允许范围内，就可以实现稳定传动，输入端可以连接电机、手轮等多种动力源，输出端可以直接连接转塔、转盘等需要间歇分度的负载，不需要额外加装复杂的减速或定位组件，整体占用的安装空间小，适配各类中小型自动化设备的内部布局。这类机构除了机床刀塔应用外，还可以用在多工位灌装设备、包装机械的转台送料、自动化生产线的工位切换等场景，通过调整槽轮的径向槽数量，就可以改变每次分度的转动角度，适配4工位、6工位、8工位等不同的多工位布局需求，调整灵活度高，维护成本低，是工业自动化领域应用非常广泛的经典间歇传动结构。
