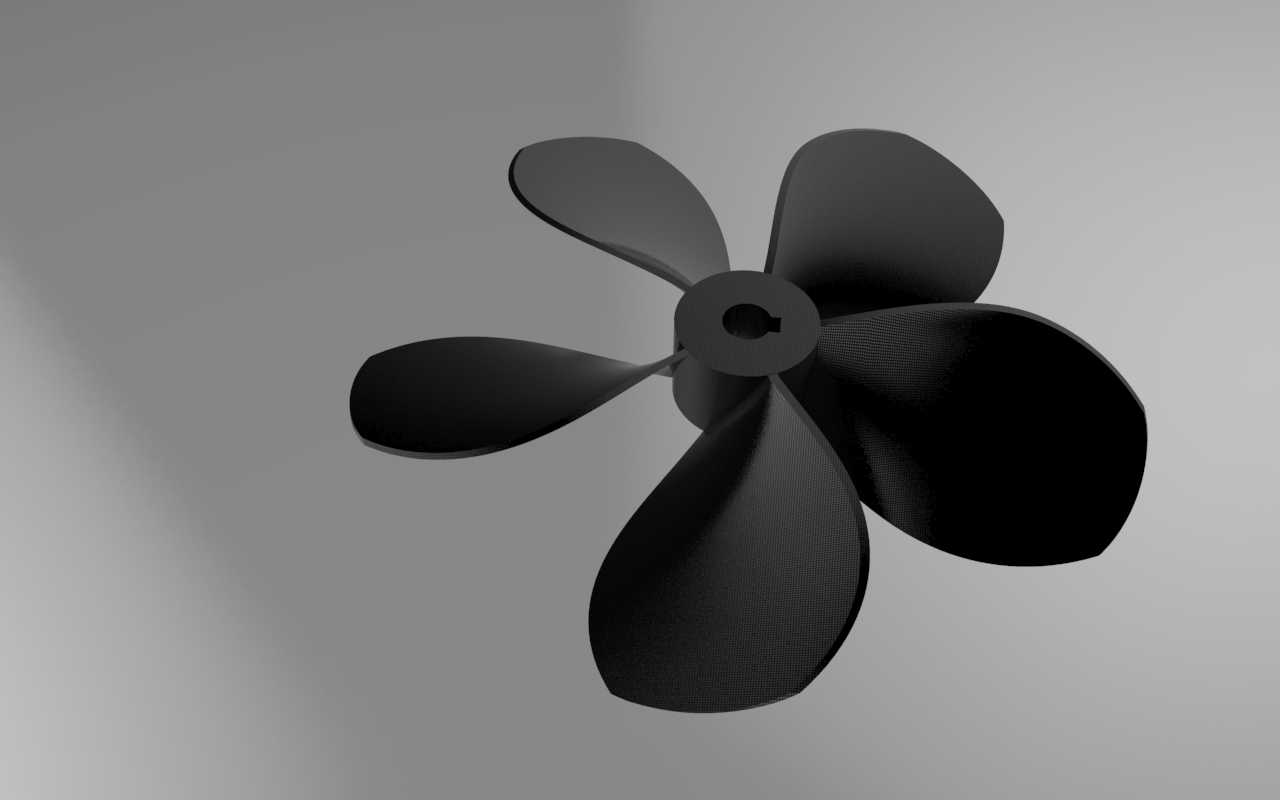

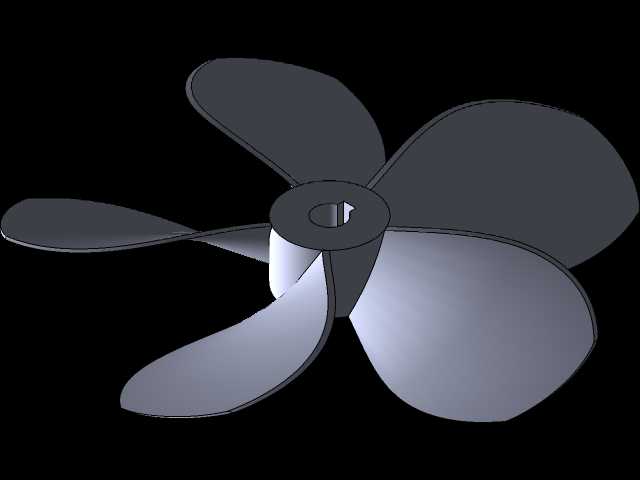

五叶曲面螺旋桨式扇叶结构设计

该五叶曲面螺旋桨式扇叶结构，主要面向小型流体动力输送、空气循环散热、低噪推进类场景使用，可适配桌面通风设备、小型水下推进装置、精密仪器散热模组、小型无人机动力系统等多个领域，在民用小家电、小型航模、工业散热单元中都能发挥稳定作用。从实际用途来看，该部件作为动力系统的核心做功元件，通过叶片旋转切割流体介质，将转轴输入的旋转动能转化为流体的定向流动动能，既可以推动空气流动实现空间换气、设备散热，也可在液体环境中提供推进动力，适配不同介质下的动力输出需求。产品功能特性上，采用五叶非对称曲面构型，相比常规三叶、四叶结构，在同等转速下能够输出更均匀的流体推力，有效降低叶片旋转过程中的脉动载荷，减少运行时的振动与噪音，同时曲面叶型经过流体力学优化，能够减少流体在叶片表面的分离损失，提升动力转换效率，降低运行能耗。设计思路层面，整体以中心轮毂为安装基准，轮毂中心设置带键槽的安装孔，能够与标准输出轴实现周向固定，避免传动过程中出现打滑问题，叶片从轮毂根部向外缘平滑过渡，叶根位置做加厚处理，提升结构强度，能够承受高速旋转下的离心载荷，叶片外缘做圆弧收边处理，避免尖锐边缘带来的安全隐患，同时减少叶尖涡流损耗。外形尺寸与安装边界方面，整体为中心对称回转结构，安装时仅需保证中心轴与轮毂孔的同轴度，轴向定位通过轴肩与紧固件即可完成，安装占用空间紧凑，不需要额外的复杂固定结构，叶片旋转扫掠区域为规则圆形，在设备设计时只需预留对应半径的圆形避让空间即可，适配性较强，能够在有限的安装空间内实现高效的流体动力输出，同时结构整体为一体化构型，没有额外的拼接部件，长期运行下结构稳定性更强，不易出现部件松动、脱落等问题，适合长时间连续运行的使用场景。
