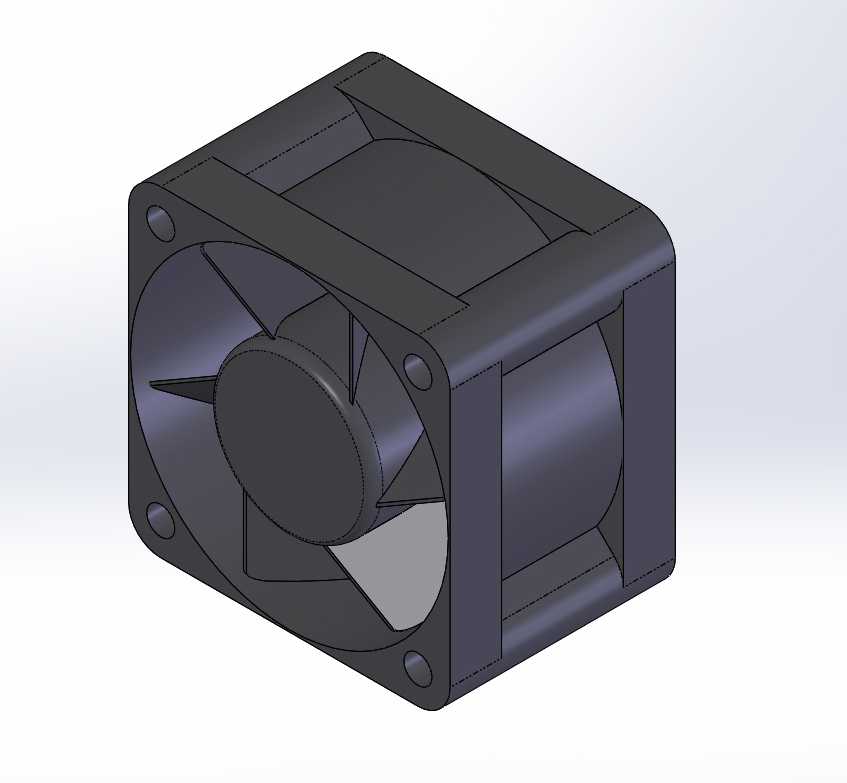

40与60mm规格直流轴流散热风机

轴流散热风机是电子电气、工业控制、通讯设备、小型机电产品领域应用极为广泛的散热通风部件，核心作用是通过定向气流带走设备运行过程中产生的积热，将元器件工作温度维持在合理区间，避免因过热导致的性能衰减、寿命缩短甚至硬件损坏，是保障各类设备长期稳定运行的关键配套组件。本次设计的两款轴流风机覆盖40mm、60mm两种主流方形安装尺寸，适配不同功率等级、不同安装空间的设备散热需求，可广泛用于工控机箱、服务器机柜、小型电源模块、变频驱动器、3D打印设备、桌面型机电装置等产品的散热场景。两款风机均采用标准方形外框结构，外框四角预留对应规格的安装孔位，安装孔距与行业通用尺寸完全匹配，可直接替换同规格的市售标准风机，无需额外调整安装结构，大幅降低设备厂商的配套适配成本。风机整体采用直筒式轴流风道设计，风叶与外框之间预留合理的转动间隙，既避免运转过程中出现刮擦异响，也能减少不必要的风量泄漏，提升气流输送效率。风叶采用多叶片曲面构型，经过气动角度优化，在保证足够风压风量的前提下，可有效降低运转时的气流紊流噪音，兼顾散热性能与使用体验。设计过程中采用参数化构型逻辑，将风机的厚度尺寸设置为可快速调整的变量参数，当配套设备的安装空间厚度发生变化时，无需重新绘制整体结构，仅需调整对应参数即可快速生成10mm、20mm、25mm、28mm等不同厚度的衍生型号，且所有衍生型号的安装孔位、外框长宽尺寸保持完全一致，不会改变原有安装匹配关系，能够快速响应不同项目的差异化安装需求。风机的中心轮毂、外框加强筋、安装凸台等结构均经过力学优化，在保证整体结构强度的前提下尽可能减少冗余材料占用，既能够适配批量注塑生产的工艺要求，也能合理控制产品自重，降低安装后对设备结构的负载影响。
