无压痕钣金折弯下模结构设计

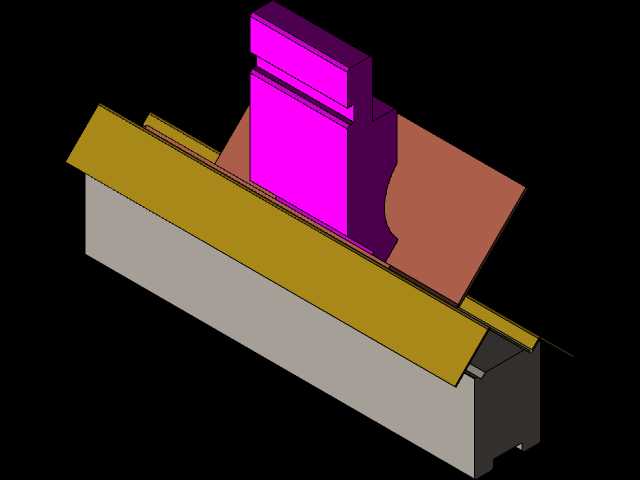

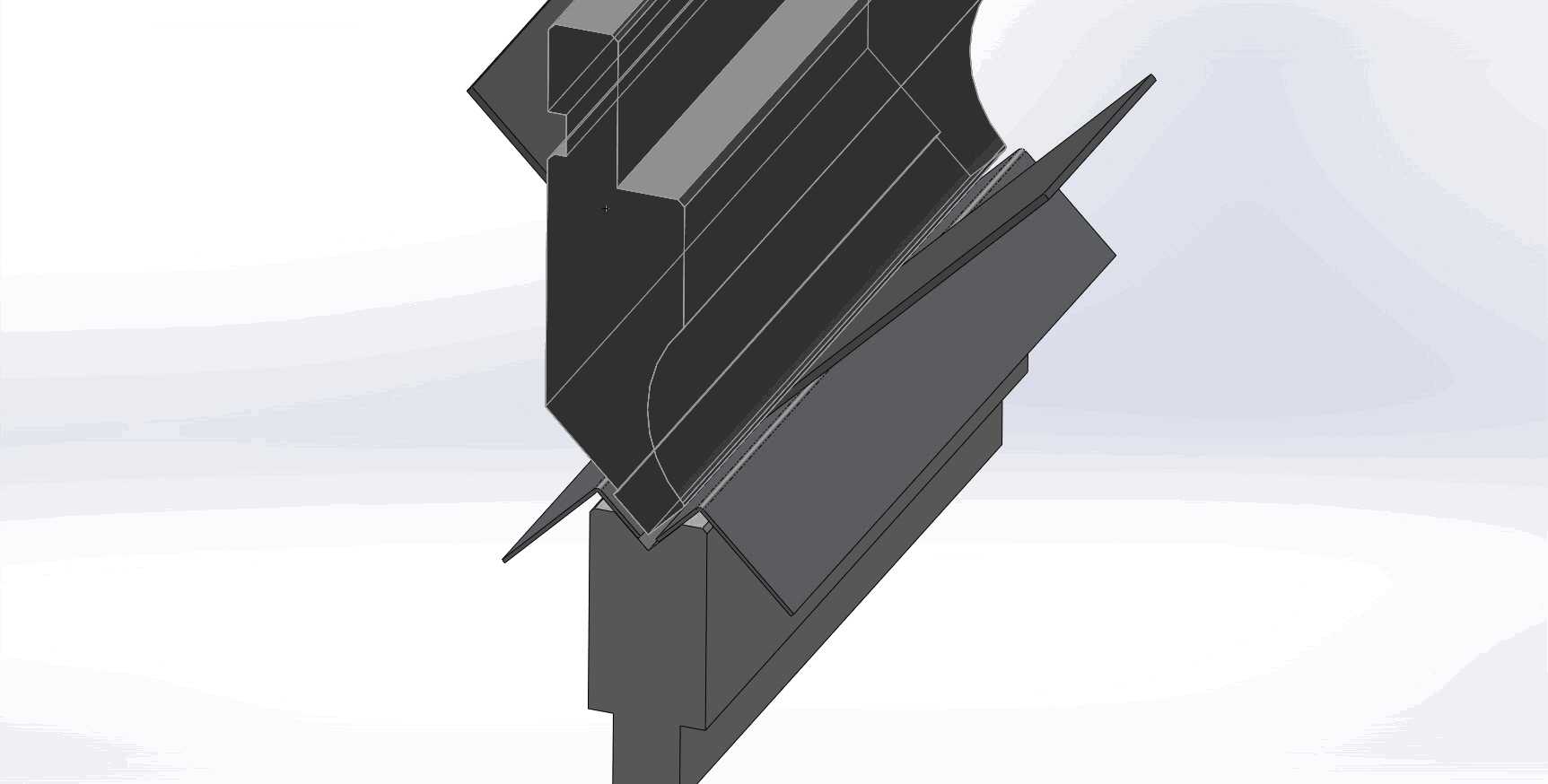

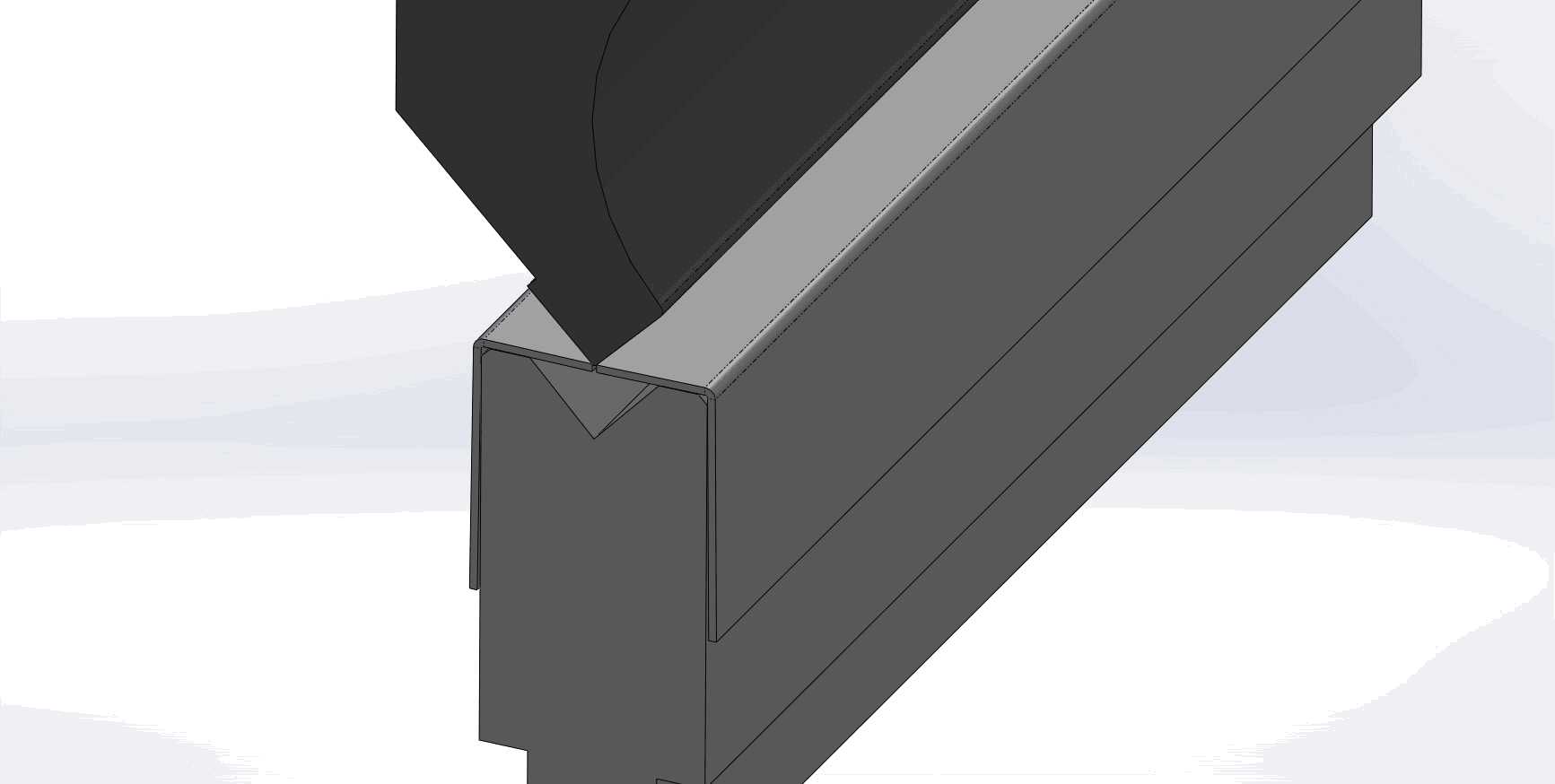

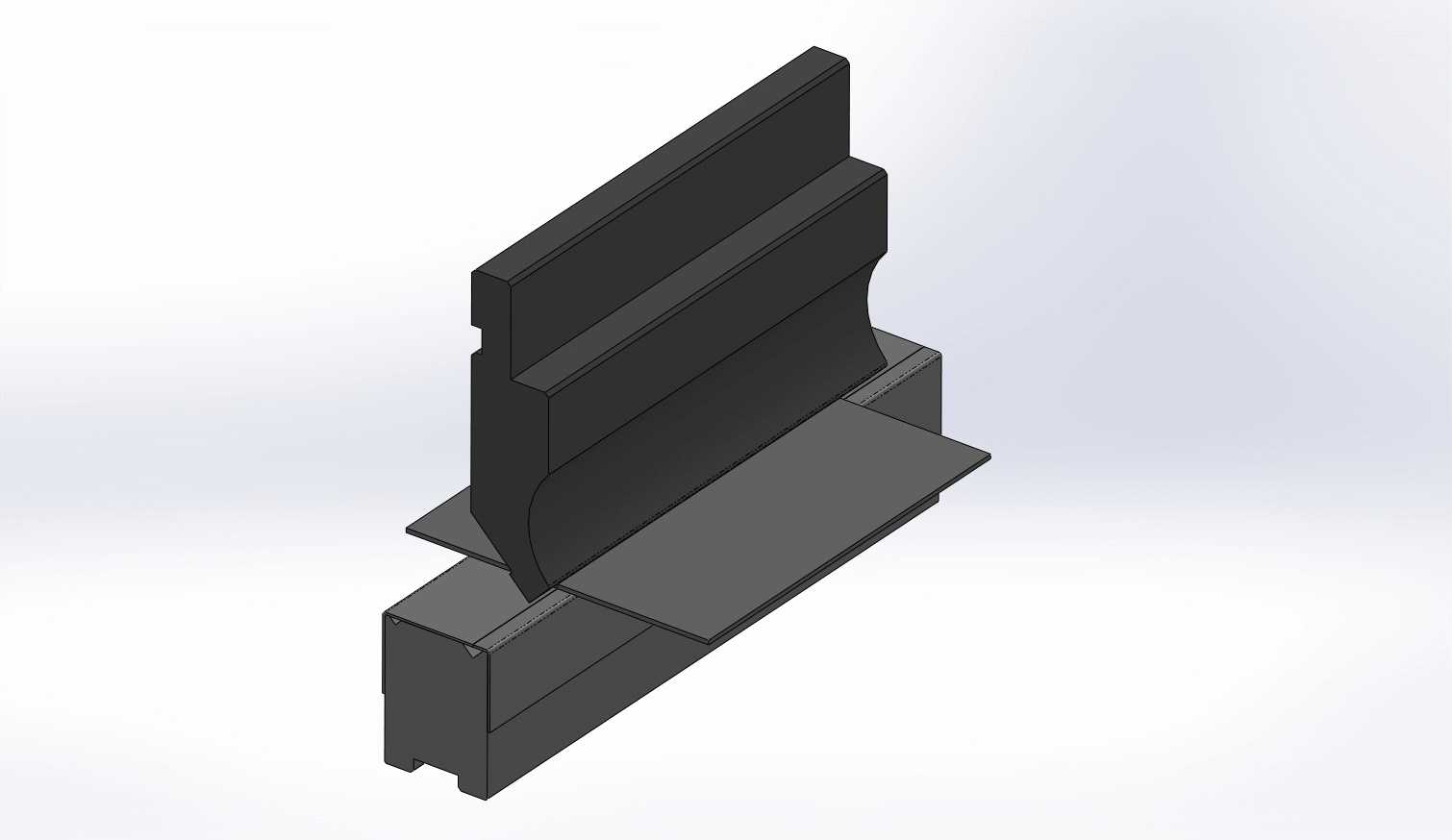

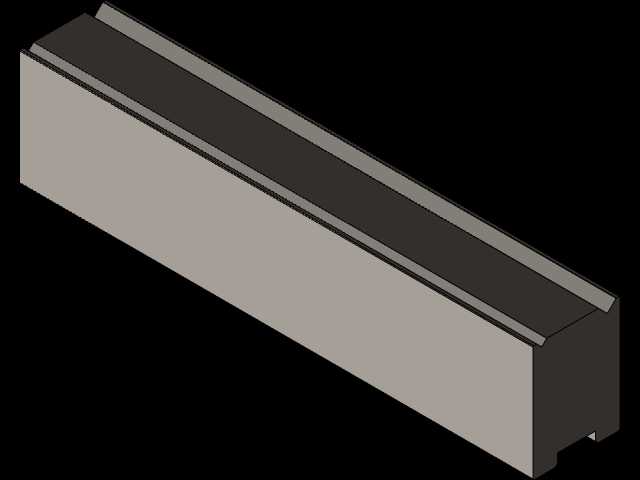

这套无压痕折弯模具结构，主要面向表面质量要求高的不锈钢薄板折弯工序，解决常规V型折弯时工件表面易产生压痕、划伤的痛点，常见于外观件钣金加工场景，比如厨卫不锈钢面板、精密设备外护板、装饰类钣金件的折弯作业，这类工件对折弯后表面光洁度要求极高，不允许出现模具压印、划痕，常规折弯工艺往往需要额外加垫保护膜，不仅效率低，还容易出现垫材移位导致的折弯尺寸偏差。整套模具分为上模和下模两部分，上模的工作端采用圆弧过渡刃口，区别于常规尖角折弯上模，刃口圆弧半径根据0.03英寸厚度不锈钢的折弯回弹量做了匹配设计，避免折弯时刃口对板材表面产生切入式压痕。下模采用分体式支撑结构，在模具中心线上设置定位基准，板材放置时可以快速对齐折弯线，不需要额外做划线定位，减少工序辅助时间。模具末端采用铰接式浮动结构，用柔性带作为铰链连接，折弯过程中下模支撑面会随板材折弯角度变化自适应转动，始终和板材下表面保持面接触，而非线接触，从根源上减少局部压强过大导致的压痕问题。这套结构可以适配标准Amada折弯机以及常规V型模架的安装槽，不需要对现有折弯设备做改造，直接替换原有上下模即可使用，安装时上模通过标准夹模槽固定在折弯机滑块上，下模嵌入工作台的模座槽内，对齐设备压力中心后锁紧即可，安装边界和常规同吨位折弯模具完全通用，不需要调整设备的开合行程、压力参数。折弯作业时，板材放置在下模支撑面上，对齐定位基准后，滑块带动上模下行，上模圆弧刃口接触板材上表面后持续下压，下模的浮动支撑面随板材折弯角度同步转动，整个折弯过程中板材和模具的接触区域始终保持均匀受力，不会出现局部应力集中压伤板材表面的情况，折弯完成后滑块回程，下模浮动结构自动复位，即可取出工件，不需要额外清理垫材，也不会在工件表面留下模具压印。针对0.03英寸厚度的不锈钢薄板，这套结构的折弯角度公差可以控制在±0.5度范围内，折弯直线度偏差不超过0.1mm/100mm，完全满足精密外观钣金件的加工要求，同时避免了垫保护膜的额外成本，也减少了后续抛光打磨去除压痕的工序，能有效提升这类高表面要求钣金件的加工效率。
