台式机CPU风冷散热模组结构设计

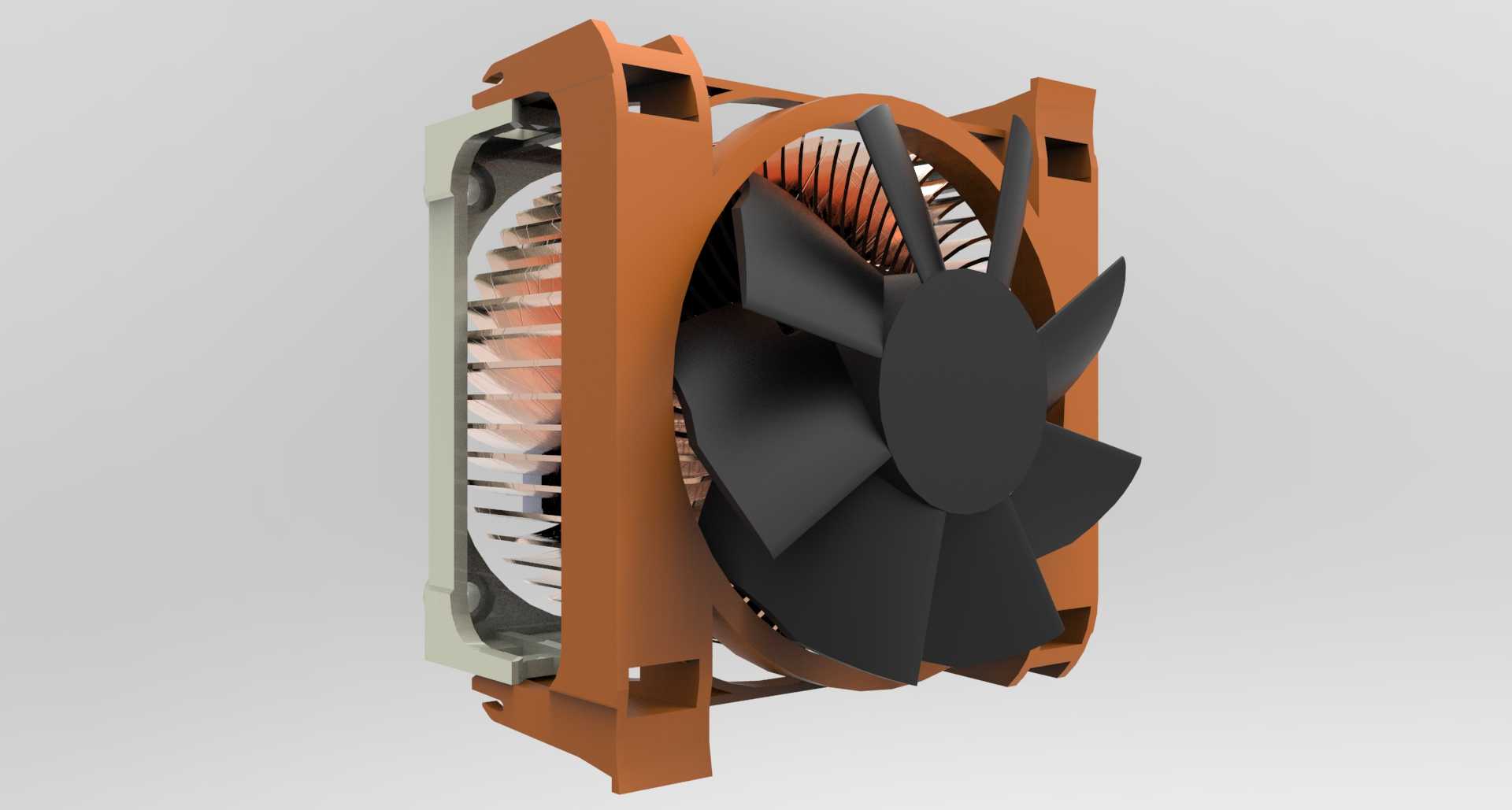

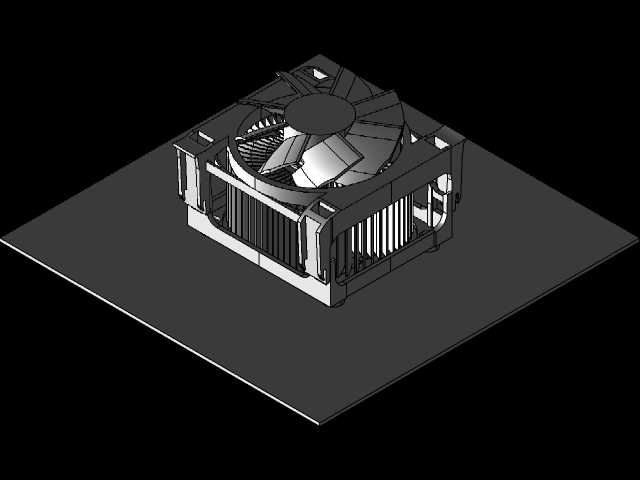

这款CPU风冷散热模组主要面向台式计算机主机的处理器散热场景，是消费级电脑硬件中保障计算核心稳定运行的核心配套部件，日常应用覆盖家用办公主机、游戏电竞主机、入门级工作站等多种装机场景，能够适配主流桌面级处理器的常规功耗散热需求，避免处理器因长时间高负载运行出现过热降频、硬件损伤等问题。从实际功能来看，该模组通过主动风冷的换热路径完成热量转移：底部贴合处理器顶盖的导热基座将芯片运行产生的热量快速传导至密集排布的散热鳍片组，搭配侧置的轴流风扇形成定向高速气流，持续带走鳍片间隙中蓄积的热量，实现处理器工作温度的稳定控制。在产品设计思路上，这款模组充分平衡了散热效率、安装兼容性与运行噪音表现：鳍片采用错落排布的镂空结构，在有限的体积内最大化拓展换热接触面积，同时优化气流通过的风阻，减少气流紊流带来的异常风噪；风扇扇叶采用不等距切角设计，能够打散转动过程中产生的同频共振噪音，在保证风量风压满足散热需求的前提下，降低日常运行的听觉干扰；外框采用一体化的卡扣式固定结构，既能够对鳍片组形成可靠的结构防护，避免运输、安装过程中鳍片出现形变倒伏，也预留了标准的安装扣具点位，能够适配主流的主板处理器安装孔位。从外形尺寸与安装边界来看，这款散热模组采用紧凑型侧吹结构设计，整体横向宽度控制在常规机箱的CPU区域限宽范围内，不会遮挡主板上的内存插槽、PCIe扩展槽等周边部件，安装后不会与高规格马甲内存、独立显卡等硬件产生空间干涉；纵向高度适配绝大多数中塔、MATX小机箱的CPU散热限高要求，不需要用户额外调整机箱硬件布局；底部的接触基座做了平整度优化，能够与处理器顶盖形成充分的贴合接触，减少接触热阻，进一步提升导热效率。整体结构没有多余的冗余设计，各个部件的配合公差控制合理，既满足量产装配的工艺要求，也能在长期高负载运行场景下保持结构稳定性，风扇的固定支架采用耐温工程塑料材质，能够长期耐受鳍片传导的高温，不会出现老化形变导致的风扇偏移、异响等问题。
