车床用快换式车削装夹工具柱结构

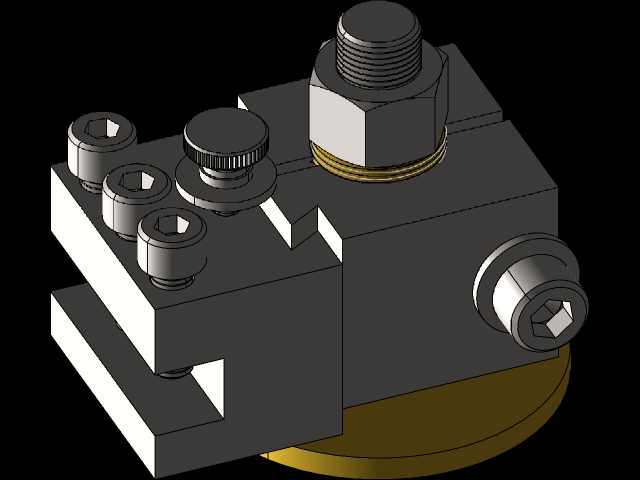

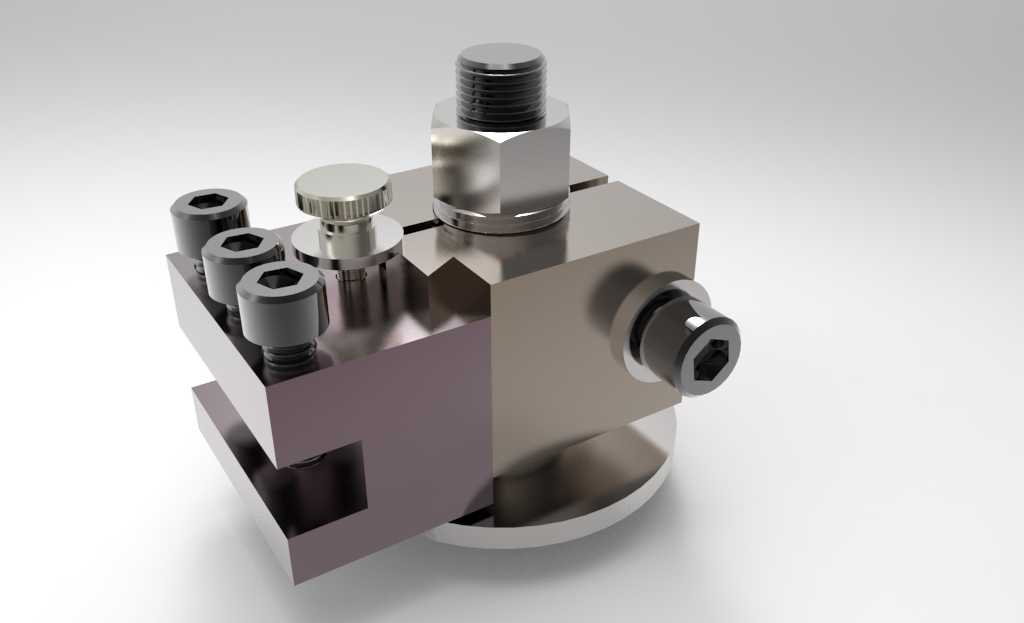

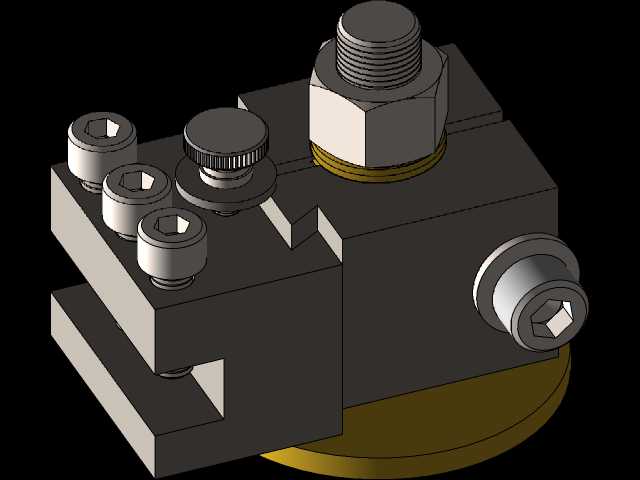

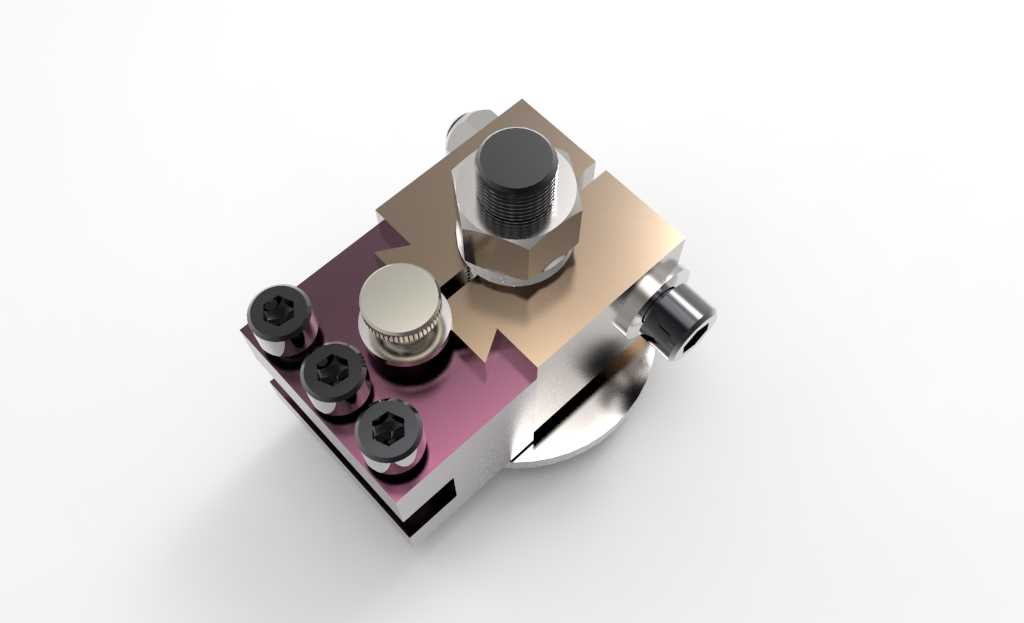

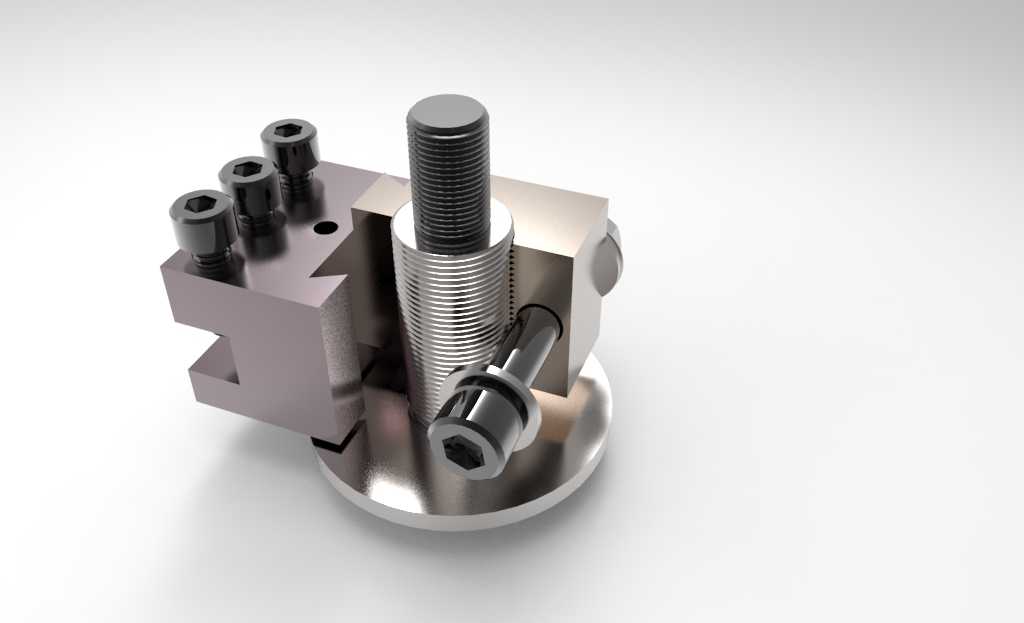

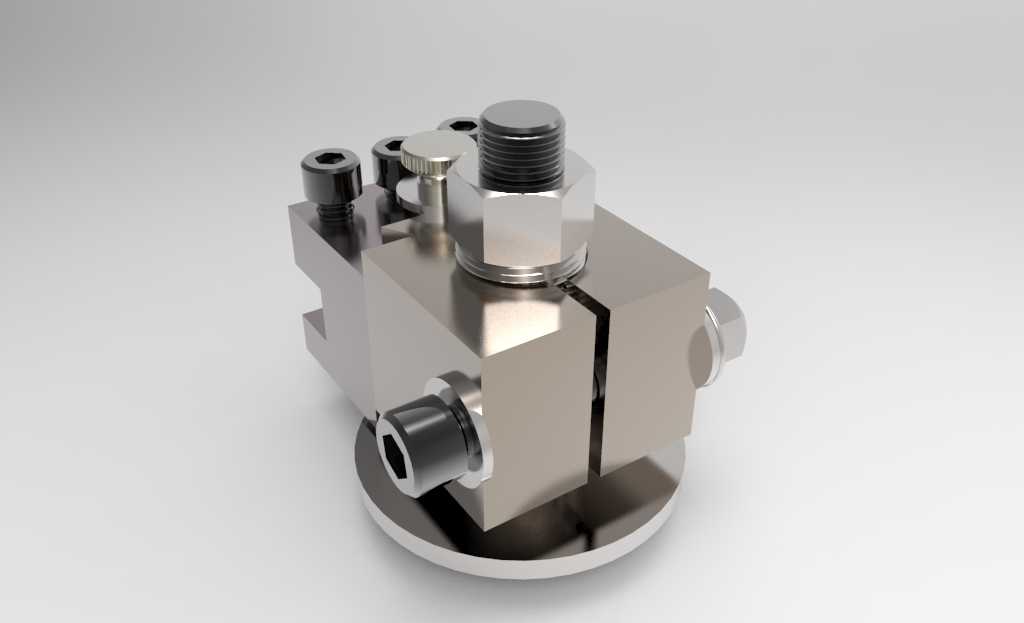

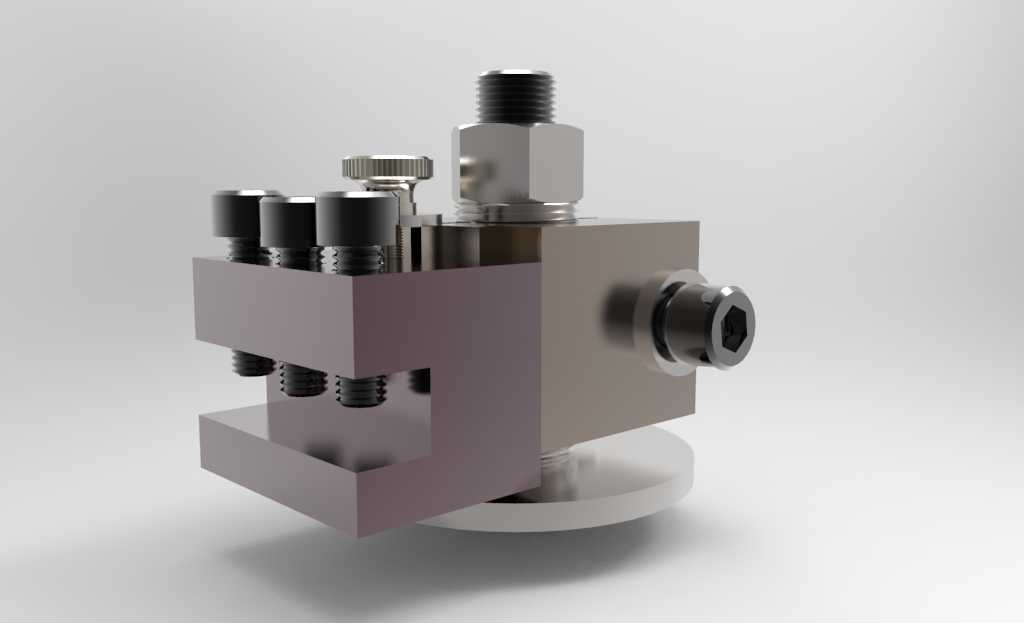

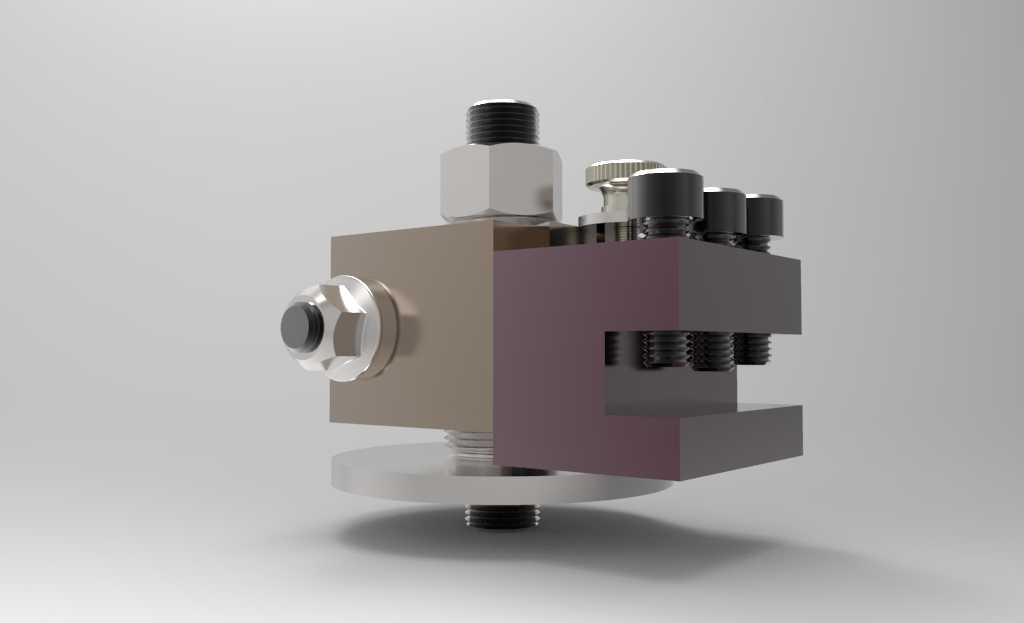

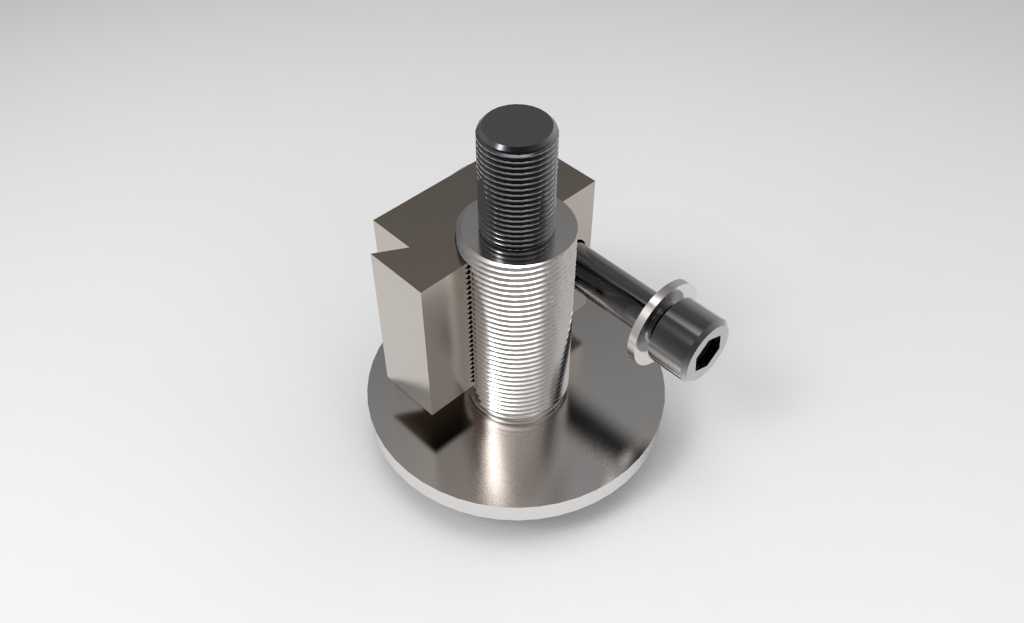

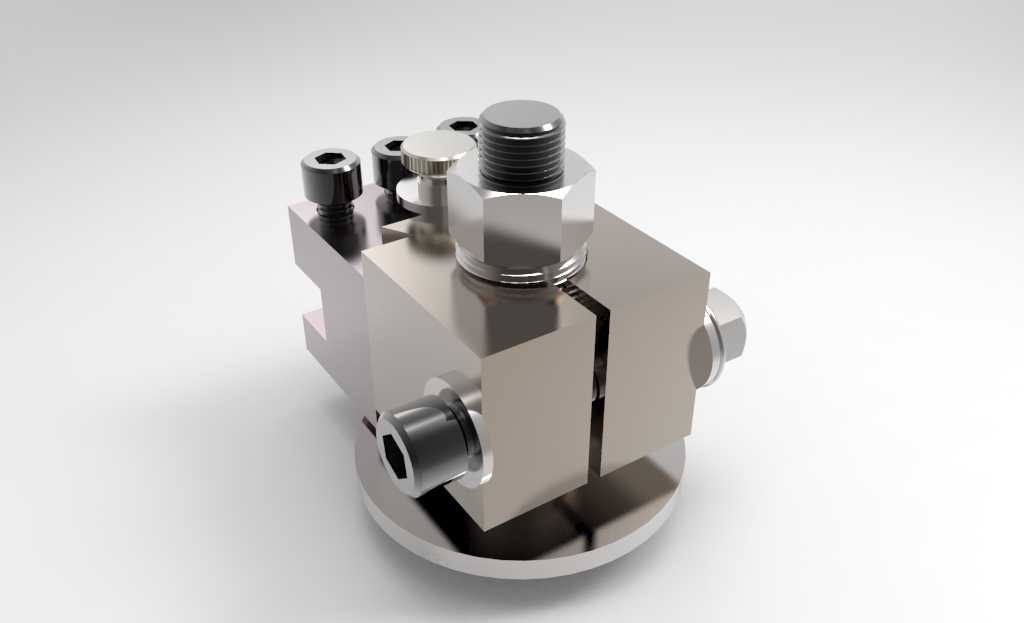

这款快换工具柱主要面向小型车床的日常加工作业场景，适配台式小车床、仪表车床的刀架安装位，能够解决传统车床换刀过程中反复校准、拧动多颗螺栓耗时过长的痛点，在小批量多工序的零件加工场景中，可大幅压缩换刀辅助时间，提升单台设备的有效加工时长占比。从实际用途来看，它可同时装夹多把不同功能的车削刀具，包括外圆车刀、切断刀、端面车刀等，通过快速释放锁紧机构实现不同刀具工位的秒级切换，无需在每次换刀时重新对刀校准，尤其适合家用金工、小型机加工工坊、教学实训车床这类换刀频次高、操作熟练度参差不齐的使用场景。在功能特性上，它采用楔块式锁紧结构，核心锁紧部件通过单颗顶部旋钮螺栓即可完成整个工具柱的锁紧与释放，侧面的微调螺钉可实现装夹工位的微小角度调整，保证刀具安装后与车床主轴轴线的平行度，多组内六角紧固螺钉用于固定不同的刀具装夹模块，底部的定位法兰可与车床中拖板的标准安装位精准配合，保证重复装夹的定位精度控制在合理范围内，避免换刀后出现尺寸偏差。从设计思路来看，整体结构摒弃了传统四方刀架需要松动多颗螺栓、转动刀架再逐一锁紧的繁琐流程，将锁紧力集中在单组楔面配合结构上，通过金属接触面的预紧力实现整体刚性锁止，既减少了操作步骤，又能保证车削过程中刀具不会出现颤振、位移的问题，所有外露的紧固件均采用标准内六角规格，用户可使用常规扳手完成维护与配件更换，无需定制特殊工具。外形尺寸方面，整体结构紧凑，主体长宽尺寸控制在小型车床拖板的安装边界内，不会超出拖板行程范围干涉车床尾座的移动，顶部锁紧旋钮的高度经过优化，不会在加工过程中与卡盘、旋转工件发生碰撞，底部安装法兰的螺孔间距适配主流小型车床的刀架安装孔位，用户无需对原有车床进行改装即可直接安装使用，安装时仅需将原有刀架拆除，对准安装孔锁紧固定螺栓即可完成部署，后续使用过程中也可根据加工需求更换不同的刀具装夹模块，拓展可装夹的刀具类型，适配更多样的车削加工需求。
