气动式铣槽加工工件夹紧装置

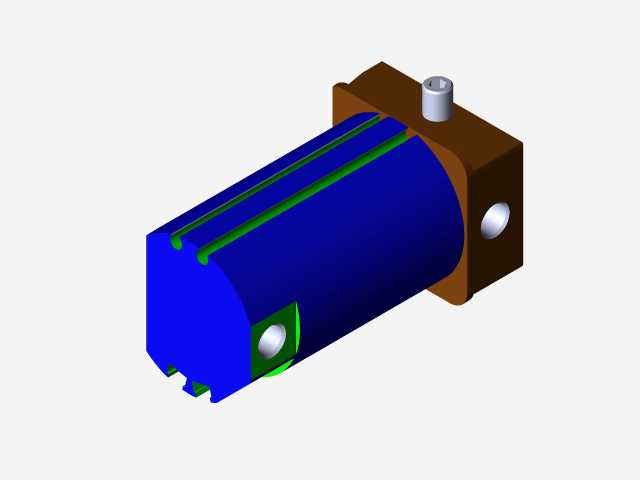

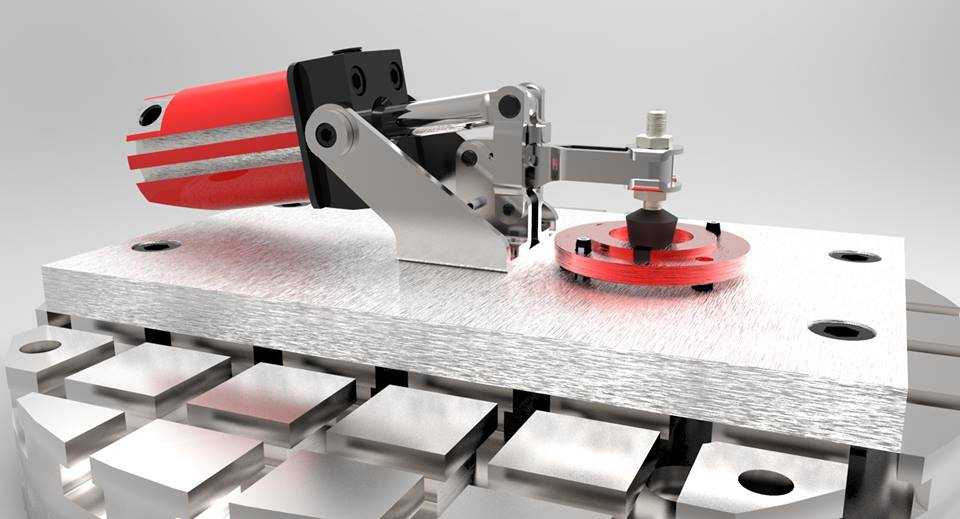

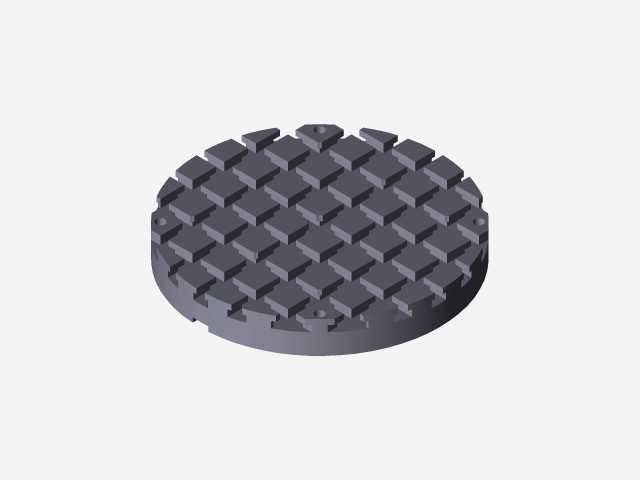

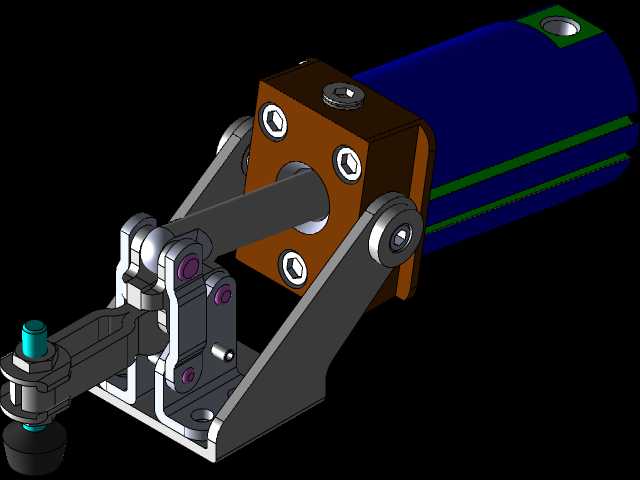

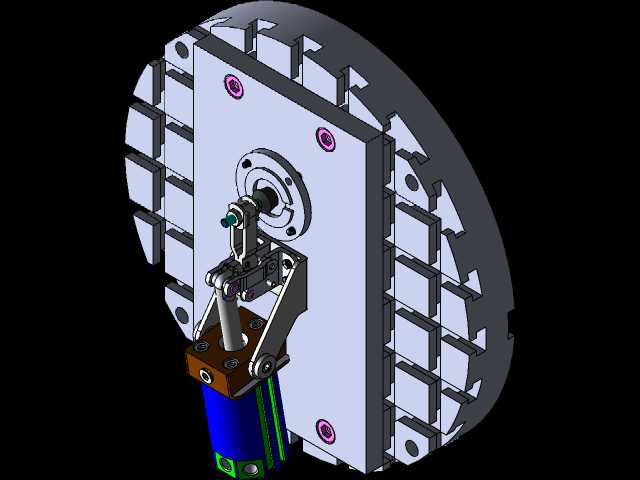

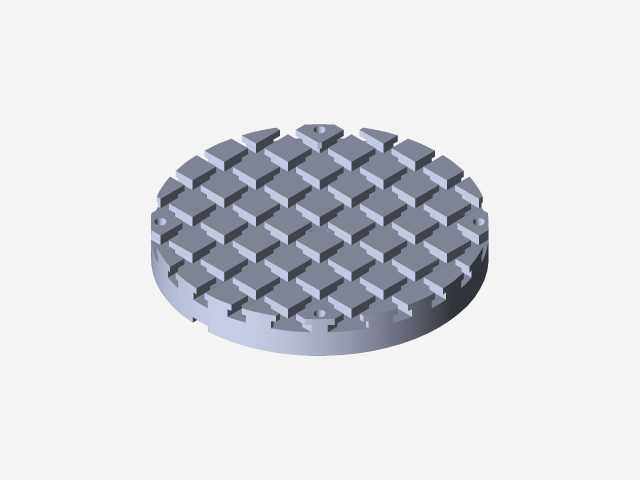

该夹紧装置主要应用于机械加工领域的铣槽工序场景，适配立式铣床、加工中心等常规机加工设备的工位装夹需求，针对小型盘类、轴类零件的键槽、定位槽铣削加工场景设计，可在批量零件加工过程中实现工件的快速定位与牢靠压紧，避免铣削过程中工件受切削力作用出现位移、振颤等问题，有效保障槽位加工的尺寸精度与位置公差。装置采用气动作为动力源，相比传统手动螺旋夹紧结构，装夹动作响应速度更快，夹紧力输出稳定均匀，操作人员仅需控制气路通断即可完成工件的锁紧与松脱，大幅降低装夹环节的劳动强度，单工位装夹耗时可缩短七成以上，十分适配中小批量零件的连续加工生产节奏。整套装置的结构设计充分考虑了机加工场景的实际工况，动力端采用标准气动执行元件搭配连杆式力放大机构，可将气缸输出的直线推力通过铰接连杆转化为垂直向下的压紧力，在同等气缸规格下可获得数倍于直接压紧的锁紧力，同时压紧头采用浮动式结构设计，可自适应工件表面的微小形位误差，避免刚性压紧造成的工件表面压伤，也能保证压紧面充分贴合，杜绝加工过程中的松动风险。装置的底座采用标准槽系平台安装结构，可直接适配机床工作台上的T型槽安装尺寸，安装时仅需通过常规T型螺栓即可完成整机固定，无需对原有机床工作台进行改造，安装边界可覆盖多数小型铣床的工作台可用区域，压紧工位的中心高度经过优化设计，既保证铣刀下行加工时不会与夹具结构发生干涉，也能适配不同厚度工件的装夹需求，针对直径在五十毫米至一百二十毫米区间的盘类零件，无需更换夹具配件即可直接装夹。整套结构的运动部件均做了防屑防护设计，铰接转动位置预留了润滑注油通道，可适应铣削加工过程中金属切屑飞溅、切削液喷淋的恶劣工况，长期使用也不会出现卡滞、锈蚀等问题，装置的压紧行程经过合理匹配，在保证足够装夹空间的前提下，尽可能缩短了空行程距离，进一步提升装夹效率，同时气路接口采用标准快插结构，可直接接入车间现有压缩空气管路，无需额外配置复杂的控制元件，部署使用门槛极低。
