间歇式啮合齿轮传动机构设计

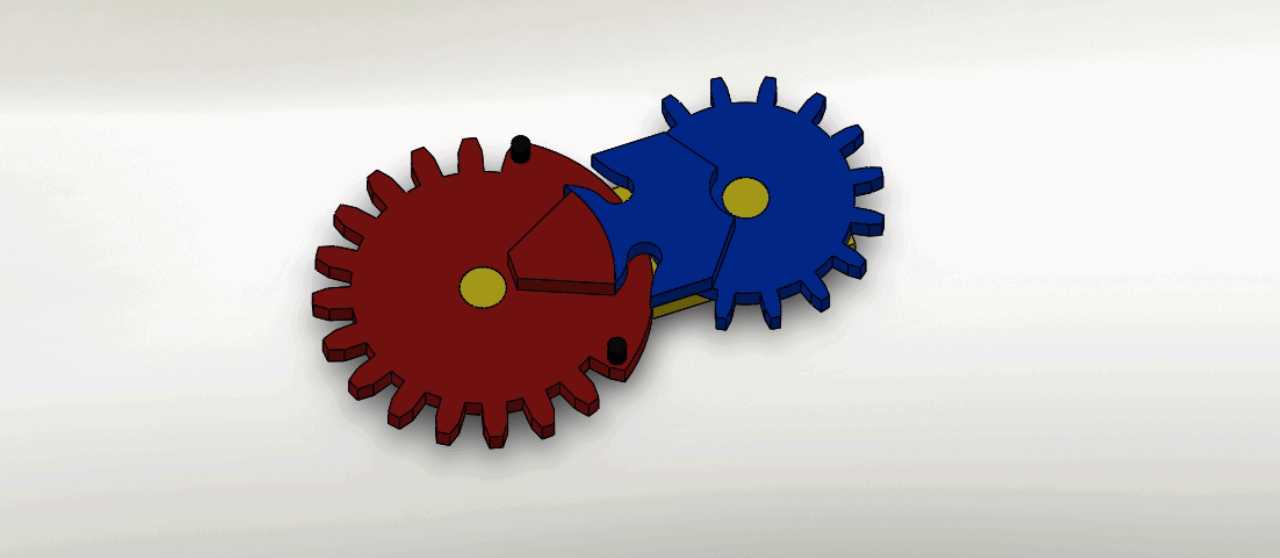

这款间歇式齿轮传动机构，是针对需要周期性间歇动力传递的工业场景开发的核心传动组件，在自动化生产线的工位转位、包装机械的定距送料、轻工设备的步进进给等场景中有着广泛的应用空间。不同于常规连续啮合的齿轮传动结构，该机构通过主动轮上的特殊锁止弧与缺齿段设计，能够在连续输入动力的状态下，实现从动轮的周期性转动与停歇动作，无需额外加装离合器或步进控制元件即可完成间歇运动输出，大幅简化了配套设备的传动链路结构。从功能特性来看，该机构在主动轮持续匀速转动的过程中，当轮齿段与从动轮啮合时，可带动从动轮完成固定角度的精准转动，当主动轮的锁止弧与从动轮的对应弧面贴合时，从动轮会被完全锁止固定，不会出现惯性滑移或错位问题，能够保证工位停歇阶段的定位精度，重复定位误差可控制在极小范围内，完全满足中低速自动化设备的工位动作需求。设计过程中，工程师重点优化了轮齿的啮合切入角，通过调整齿顶修缘参数与锁止弧的配合间隙，避免了齿轮啮合启动瞬间的刚性冲击，降低了传动过程中的振动与噪音，同时在主动轮的锁止弧段加装了柔性缓冲嵌件，进一步减少了启停阶段的零件磨损，有效延长了机构的整体使用寿命。在安装适配层面，该机构采用同轴心安装基准设计，两个齿轮的中心距严格按照模数与齿数参数匹配计算，安装时只需保证两轴的平行度公差在允许范围内，即可实现顺畅传动，整体结构的轴向厚度经过紧凑化设计，可直接嵌入到小型设备的传动腔体内，不需要额外预留过大的安装空间，适配各类紧凑型自动化设备的内部布局需求。相较于槽轮、棘轮等其他间歇传动结构，这款齿轮式间歇机构的传动比更加稳定，传递扭矩的范围更广，在停歇阶段的锁止刚度更高，既可以用于轻载的送料、计数场景，也可适配中等负载的工装转位、分度作业场景，能够覆盖多数通用工业设备的间歇传动需求。
