ABB双极微型断路器结构设计

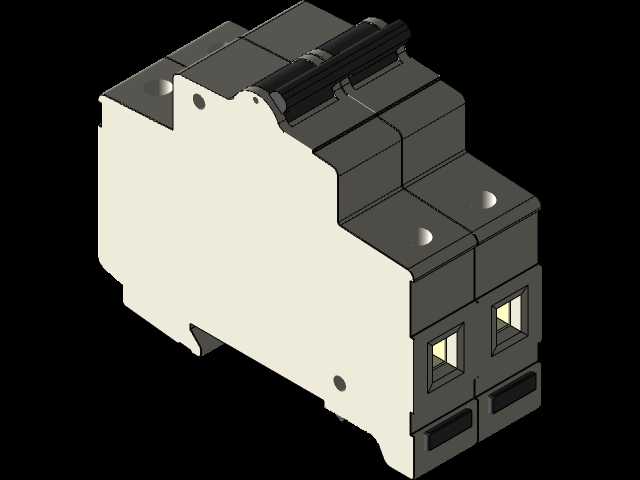

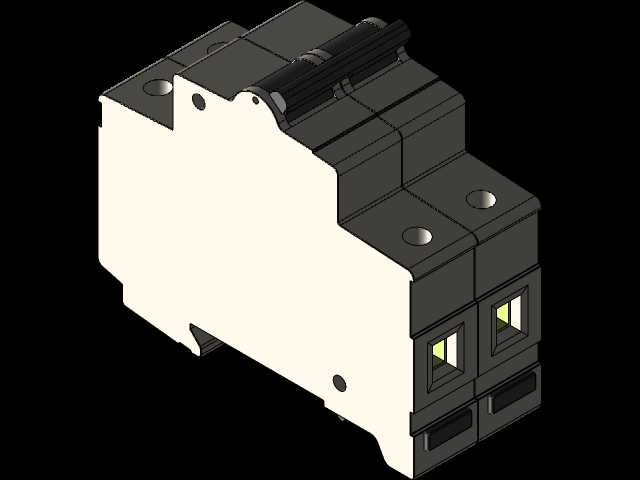

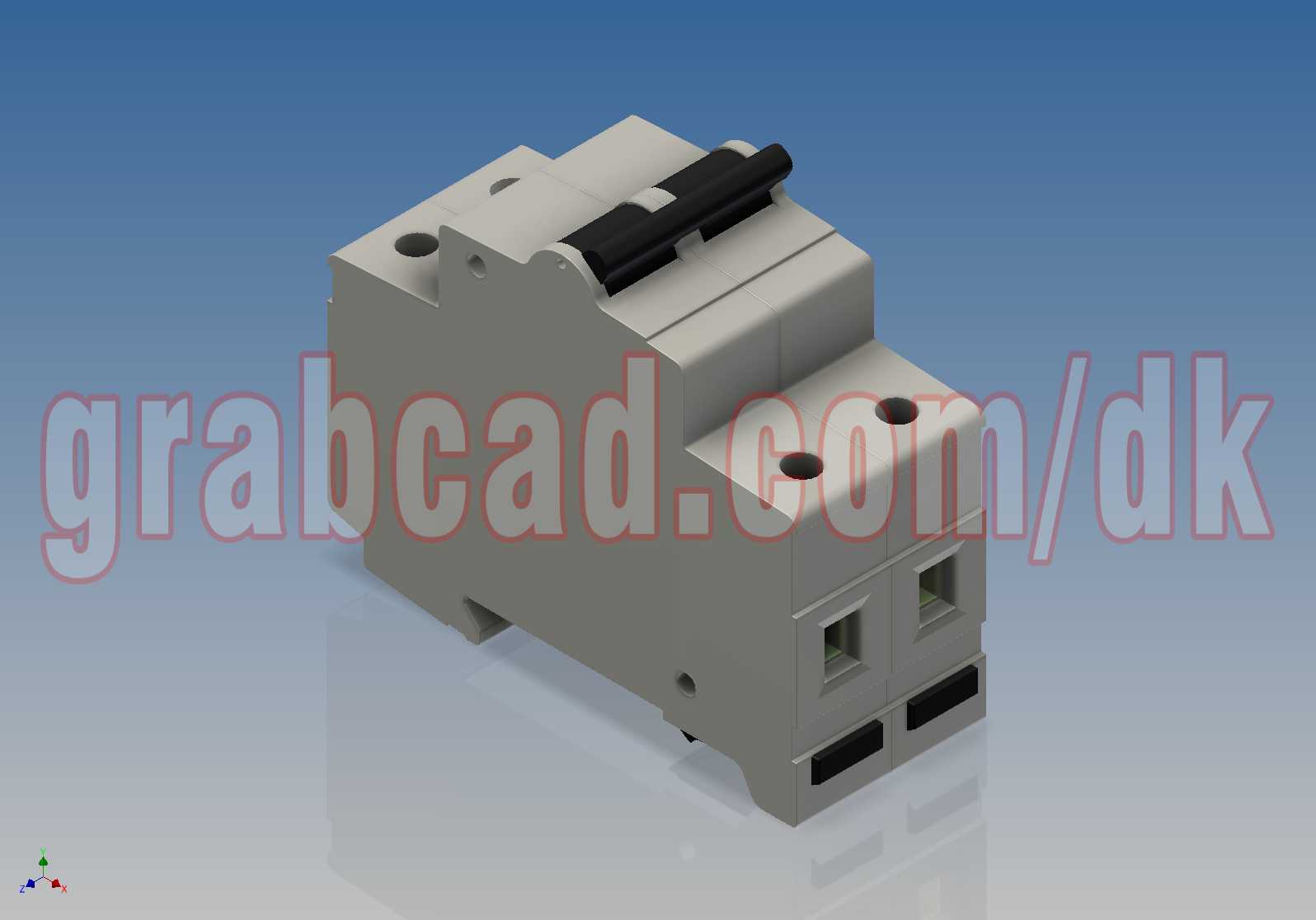

这款双极微型断路器是低压配电系统末端的核心保护元件，广泛应用于民用住宅配电箱、商业办公配电回路、工业小型设备供电支路等场景，承担着线路过载保护、短路故障快速分断以及日常带载分合电路的核心功能。产品采用模块化标准导轨安装设计，整体宽度适配通用35mmDIN导轨的安装模数，双极结构可同时对火线与零线进行分断控制，相比单极断路器具备更高的操作安全性，能够避免零线断线带来的后端设备带电风险。从结构设计来看，产品外壳采用高阻燃耐冲击的工程塑料一体注塑成型，外壳接缝处做了错位卡扣密封设计，可有效阻挡外界粉尘与飞溅水汽侵入内部机构，正面操作手柄采用防滑凹凸纹理设计，分合位置有清晰的状态区分，合闸时手柄处于高位、分闸时处于低位，操作人员可直观判断回路通断状态。进出线端均采用压线式接线端子，端子螺丝做了防滑脱设计，适配常规1.5-6平方毫米的铜芯导线接入，接线时无需额外处理导线端头，拧紧螺丝即可实现可靠的电气连接，接触电阻低且长期运行不易松动发热。内部脱扣机构采用热磁式脱扣设计，过载场景下双金属片受热弯曲触发脱扣，短路场景下电磁机构瞬时动作带动触头快速分断，分断过程中内部的灭弧栅可快速切割熄灭电弧，避免电弧灼烧触头与外壳，有效提升产品的使用寿命与分断可靠性。产品的安装边界完全符合终端配电的通用模数要求，整体高度与深度适配市面上绝大多数标准暗装、明装配电箱的内部安装空间，多台断路器并排安装时无尺寸干涉，相邻产品的操作手柄不会出现磕碰卡滞问题，可根据回路数量灵活组合拼装，无需额外定制安装配件。
