工业级变频驱动器外观结构设计

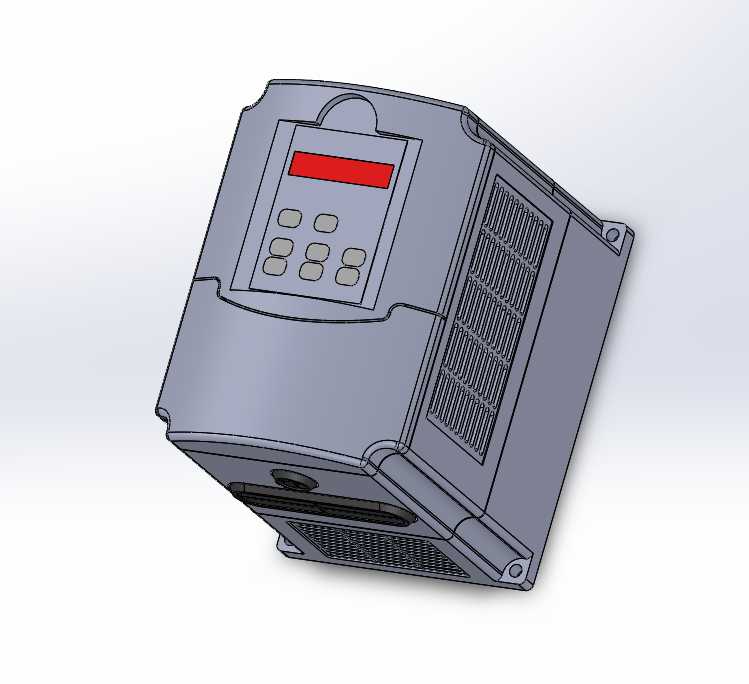

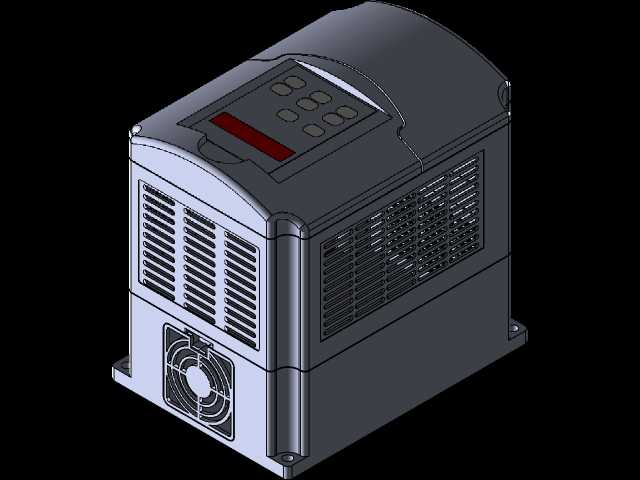

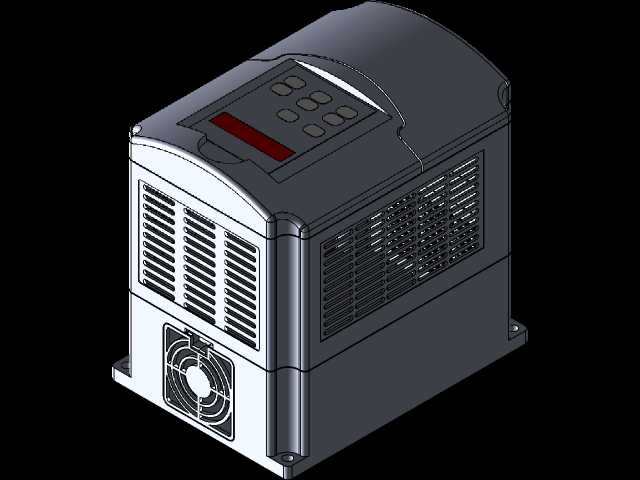

这款变频驱动器的三维结构设计，主要面向工业现场的电机调速控制场景，覆盖流水线输送设备、小型风机水泵、机床辅助传动等多类工控应用，核心作用是通过改变输出电源频率调节三相异步电机的运转转速，在满足工况负载匹配需求的同时降低设备空载能耗，减少机械启动时的电流冲击对电网与传动部件的损耗。从功能特性来看，模型完整还原了设备的人机交互与散热结构：正面上方设置嵌入式状态显示区，下方排布功能操作按键，可完成参数设置、运行状态切换、故障码读取等操作；壳体侧面与底部设计通风格栅结构，对应内部功率模块的散热风道，保证长时间满负载运行时的热量导出，避免元器件过热触发保护停机。设计过程中优先兼顾安装适配性与操作便利性，整体采用方正带倒角的壳体造型，边角设置安装固定耳位，预留标准螺丝孔位可直接适配壁挂式、导轨式两类常见工业安装方式，安装边界预留足够的接线与散热空间，侧面与后方无需额外预留过大间隙即可满足通风要求，适配各类紧凑排布的电控柜内部安装场景。壳体顶部设计提手结构，方便设备搬运与安装对位，接线区域设置在壳体下方，可隐藏接线端子避免现场积灰与误触碰，防护等级适配常规工业车间的使用环境。整体结构拆分逻辑清晰，上下壳体采用卡扣加螺丝的双重固定方式，既保证装配后的结构强度，也方便后期维护时拆开壳体检修内部元器件，操作按键的凸起高度与间距符合人体工学操作习惯，戴劳保手套也可准确按压操作，显示区的倾斜角度适配站立操作时的观察视角，无需刻意低头即可清晰读取运行参数。
