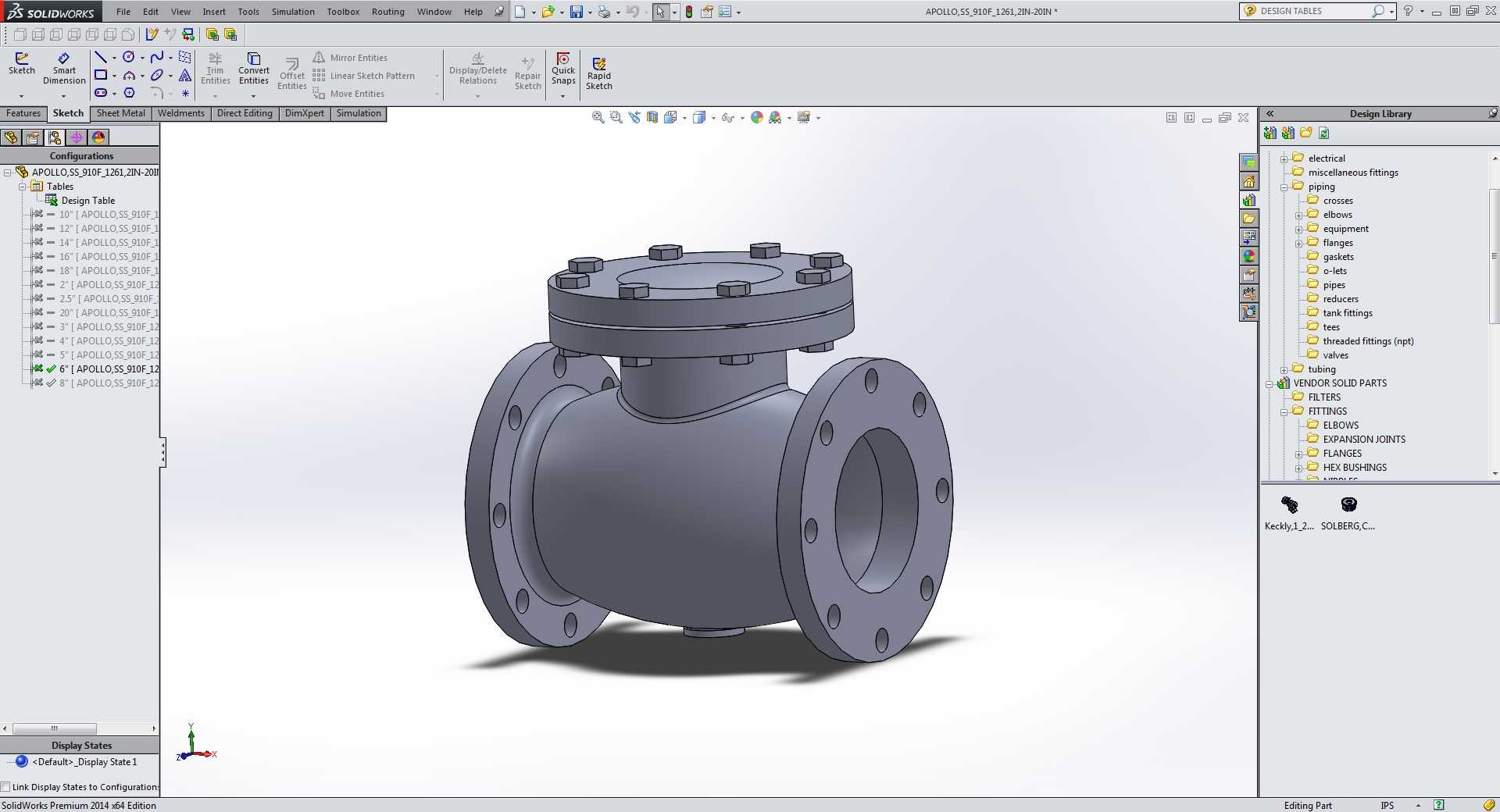

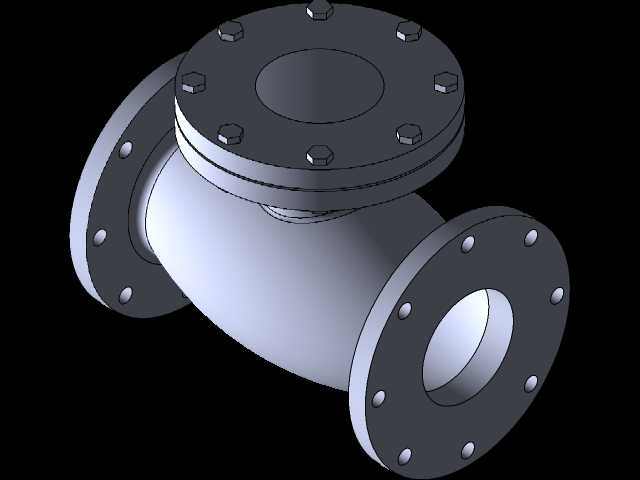

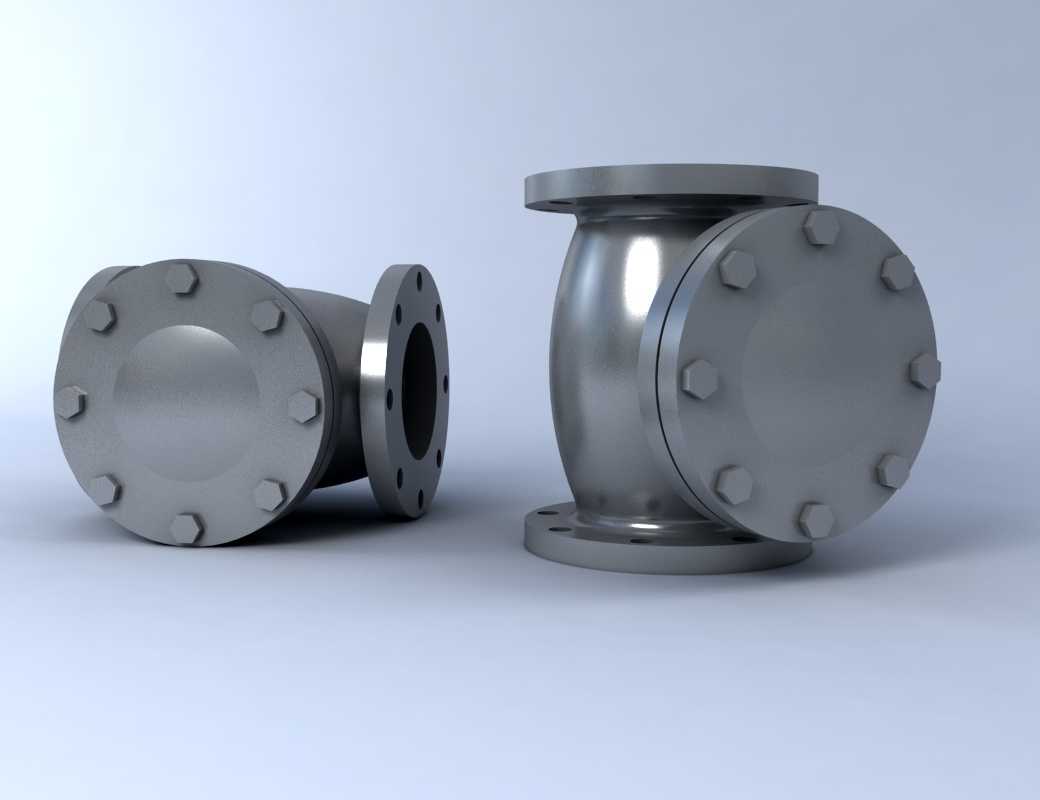

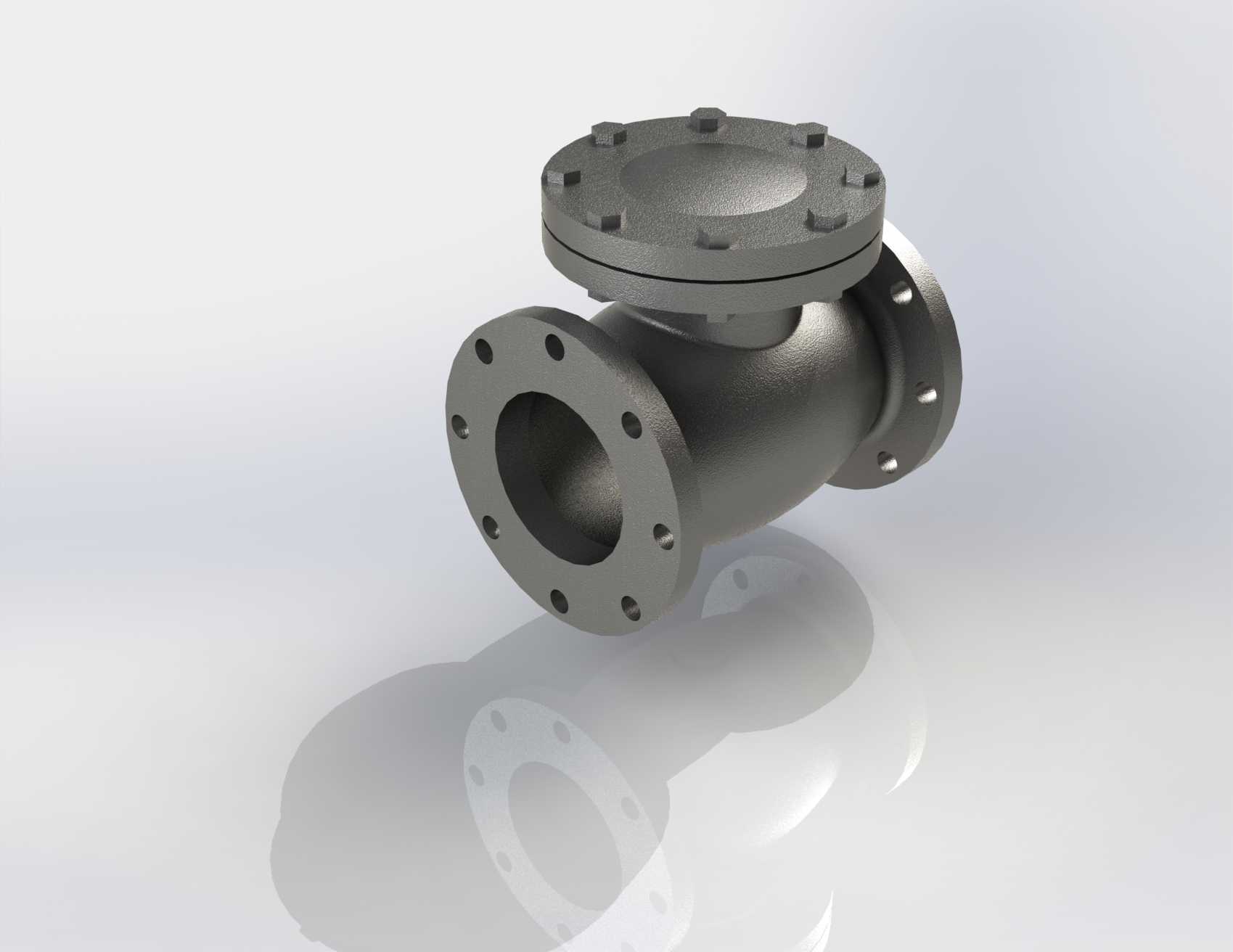

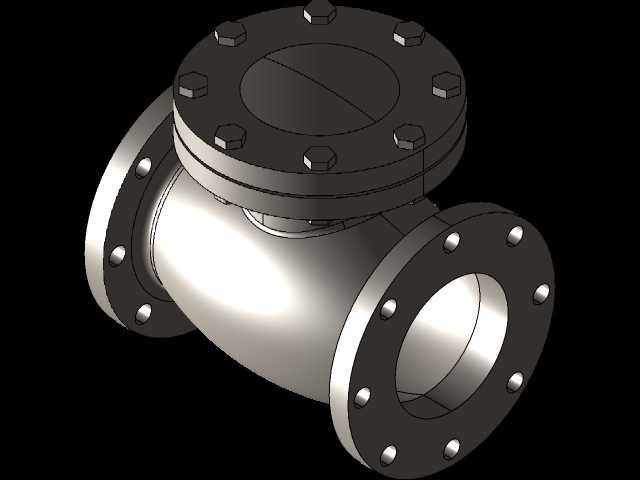

旋启式法兰止回阀工业结构设计

这款旋启式止回阀主要应用于工业给排水、石油化工、暖通循环等流体输送管路系统中，核心作用是管控管路内介质的单向流动，避免介质倒流引发的泵组叶轮反转、管路水锤冲击、介质回流污染等各类工况风险，是流体输送管网中保障系统运行稳定性的核心管路控制部件。该款止回阀采用法兰连接结构，适配公称通径2英寸的管路对接需求，阀体整体采用铸铁材质铸造成型，兼顾了结构强度与生产成本的平衡，能够适配常规工况下0-1.6MPa的工作压力区间，满足多数民用及工业低压流体输送场景的使用要求。产品设计过程中，首先围绕旋启式止回的核心功能逻辑展开结构规划：阀瓣采用摇臂铰接结构安装于阀腔内部的定位轴上，介质正向流动时，流体推力会推动阀瓣绕铰接轴向上旋起，阀瓣完全开启后介质可顺畅通过阀腔，流道整体采用平滑过渡的弧面设计，尽可能降低介质流经时的阻力损失，减少管路系统的输送能耗；当介质出现倒流趋势时，阀瓣会在自身重力与倒流介质的推力共同作用下快速回落，贴合阀座密封面实现管路截断，有效阻断介质反向流动。外形与安装边界方面，阀体两端的法兰盘严格遵循对应通径的法兰连接标准设计，法兰盘上均匀分布螺栓通孔，安装时可通过配套螺栓与管路端法兰实现紧固对接，密封面可适配橡胶垫片或金属缠绕垫片满足不同密封等级需求；阀体顶部采用带螺栓紧固的阀盖结构，既保证了阀腔的密封性能，也便于后期对内部阀瓣、铰接轴等部件进行检修维护，无需将整个阀体从管路上拆卸即可完成内部易损件的更换。整体结构设计充分考量了实际工况的安装便利性与运行可靠性，阀腔内部无多余的凸起结构，不易积存介质中的杂质，可适配清水、油品、弱腐蚀性流体等多种介质的输送需求，在城市供水官网、建筑消防管路、工业循环水系统、中小型化工输送管线中都能发挥稳定的单向止回作用。
