V-VC系列油润滑旋片式真空泵结构设计

　　在包装、电子、食品加工、医药生产等需要负压环境的工业场景中，旋片式真空泵是应用最广泛的粗真空获取设备，本次呈现的V-VC50、V-VC75两款同系列泵型，属于单级油润滑旋片真空泵范畴，主要适配中小型真空系统的负压供给需求。从实际应用场景来看，这类泵常被用于真空吸附固定、真空包装抽气、小型真空镀膜腔体预抽、实验室真空过滤、注塑模具抽真空排气等工况，可在入口压力10^5Pa到1Pa的压力区间内稳定工作，单泵即可满足多数无高洁净要求的粗真空作业需求，不需要额外搭配前级泵组，系统集成门槛较低。

　　从设备功能特性来看，该系列泵采用油密封式旋片结构，泵腔内部的旋片在转子旋转过程中沿滑槽往复滑动，将泵腔分隔为容积周期性变化的吸气腔、压缩腔与排气腔，通过容积变化完成气体的吸入、压缩与排出过程。泵体自带的油气分离结构可将排气中携带的泵油进行分离回收，既减少泵油损耗，也能降低排气含油量，适配多数常规工业场景的环保要求。泵体与驱动电机采用直联式结构，没有额外的皮带传动或齿轮减速结构，整体传动效率更高，运行振动更小，日常维护仅需定期更换泵油与排气过滤器即可，运维成本较低。

　　从产品设计思路来看，该系列泵采用模块化设计理念，VC50与VC75两款型号共用大部分泵体壳体、端盖、油气分离组件与密封结构，仅通过调整转子长度、旋片尺寸与电机功率来实现不同抽速的参数覆盖，这种设计可以大幅降低零部件的加工与备货成本，也方便用户后期进行配件更换与设备维护。泵体的散热结构采用壳体一体铸造成型的散热筋结构，电机端自带独立散热风叶，在连续24小时运行的工况下，泵体表面温度可稳定控制在合理区间，不会出现过热导致的泵油碳化、密封件老化加速等问题。泵体的进气口设置了内置止回阀，当泵突然停止运行时，止回阀会自动关闭进气通道，避免泵油在负压作用下倒灌进入被抽容器，造成被抽工件或腔体的污染，这个细节设计在实际生产中可以避免很多因突然停电、误操作导致的生产事故。

　　从外形尺寸与安装边界来看，该系列泵整体采用卧式安装结构，泵体与电机同轴布置，整体重心较低，安装时仅需要通过底部的四个安装脚固定在水平安装基础上即可，不需要额外制作复杂的安装支架。以VC75型号为例，泵体总长度控制在800mm以内，宽度不超过350mm，含电机总高度在400mm左右，安装脚的螺栓孔间距预留了足够的调节余量，可适配多数现有真空系统的安装位替换需求，不需要对原有管路进行大幅改动。进气口与排气口均采用标准法兰连接结构，进气口设置在泵体端盖侧方，排气口设置在油气分离组件顶部，管路走向布置灵活，可根据现场安装空间调整排气管道的连接方向。泵体侧面预留了油位观察窗与注油、放油口，日常检查油位、更换泵油时不需要拆解泵体，操作空间充足，即使在设备安装位比较紧凑的生产线上，也能顺利完成日常运维操作。

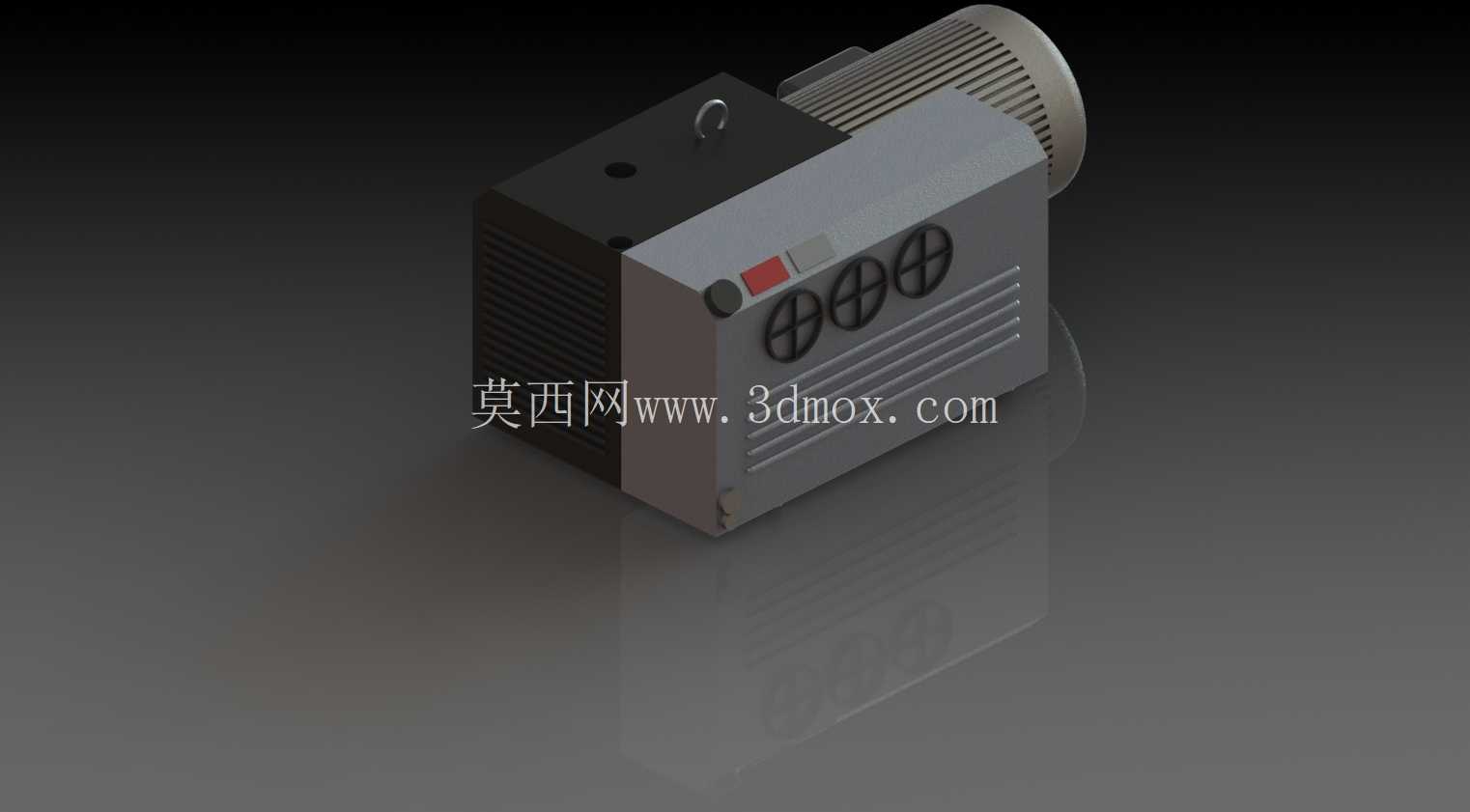

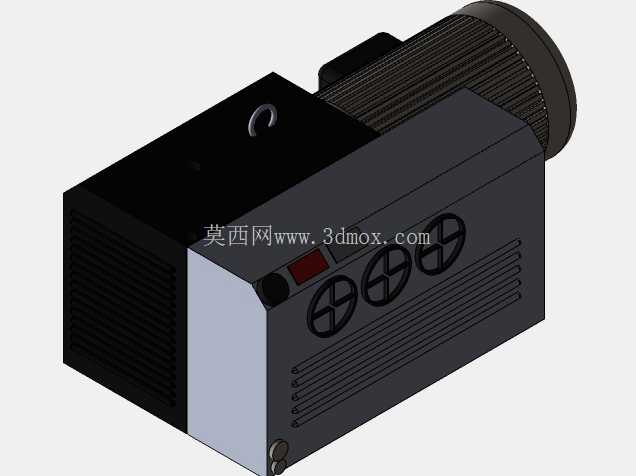

　　在实际选型适配过程中，需要注意该系列泵属于油润滑泵，不能用于抽除含氧量过高、有爆炸性、对金属有腐蚀性、含有颗粒粉尘的气体，也不能用于将气体从一个容器输送到另一个容器的输送泵工况。如果被抽气体中含有少量水汽，需要在进气口加装气镇阀组件，该系列泵的泵体上预留了气镇阀安装位，可根据实际工况需求选配加装，避免水汽在泵腔内混入泵油导致乳化，影响泵的密封性能与使用寿命。在三维建模过程中，该模型完整还原了泵体的所有外部安装接口、散热筋结构、电机接线盒位置、吊环安装位等细节，可直接用于真空系统的布局设计、安装干涉检查、管路走向模拟等工作，不需要再对模型进行额外的细节补充，能有效缩短系统设计阶段的三维建模周期。
