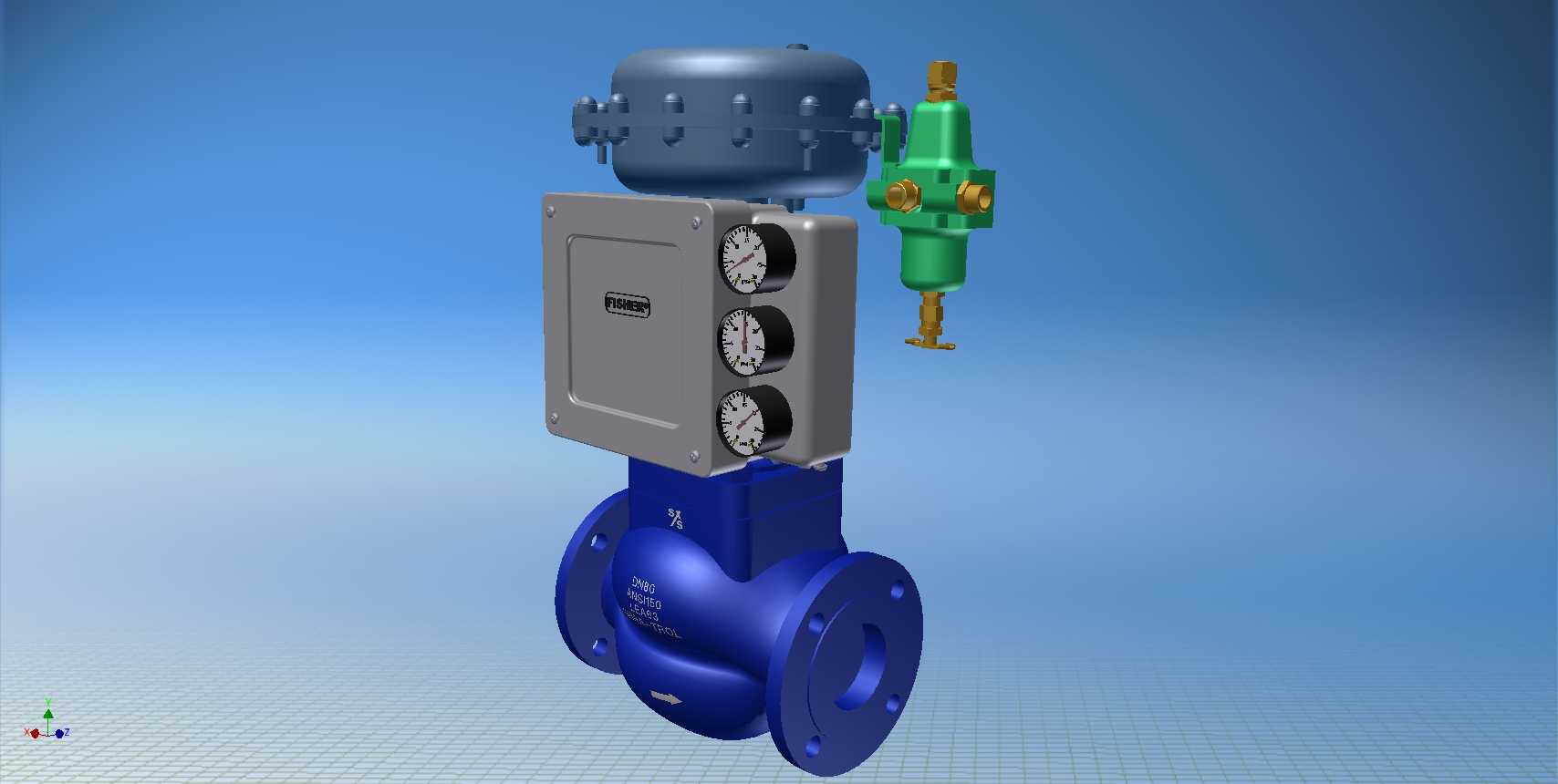

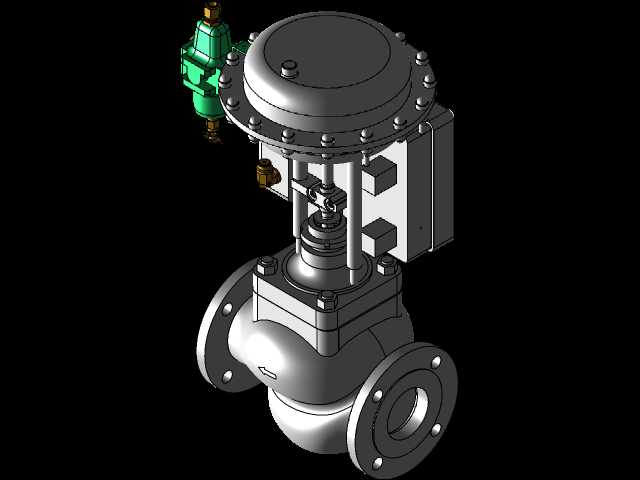

带定位器气动薄膜球形调节阀结构

该球形调节阀主要应用于石油化工、电力冶金、轻工制药等行业的流体输送管路系统中，可对管路内的气体、液体、蒸汽等不同介质的流量、压力、液位参数进行精准连续调节，适配中高压、洁净度要求适中的常规工业工况，可接入自动化生产控制系统实现远程参数调控，也可配合现场指示单元完成就地手动校准与工况核验。设备整体采用上部气动执行机构、中部调节定位单元、下部球形阀体的三段式集成结构，上部的多弹簧气动薄膜执行机构可将输入的气压信号转化为阀杆的直线位移，推力输出稳定，响应速度快，可克服介质压差带来的阀座反作用力，保证阀芯位移精准；中部集成的阀门定位器搭配三组压力指示表，可实时反馈输入气源压力、阀位输出压力、执行机构腔室压力数值，既可以校准阀位与控制信号的对应关系，抵消阀杆摩擦、介质不平衡力带来的调节偏差，也能让现场巡检人员快速判断设备运行状态，排查气源泄漏、膜片破损等常见故障；侧置的绿色辅助阀组可实现气路的手动切换、故障保位或快速泄压功能，在系统失气失电时可触发预设的故障安全动作，避免管路工况突变引发生产安全事故。下部的球形阀体采用直通式流道设计，流阻小、介质流通能力强，阀体内腔做平滑过渡处理，可减少介质冲蚀与积液残留，适配含少量固体颗粒的流体介质，法兰连接端采用标准工业管路对接尺寸，安装时可直接与同公称通径的管路法兰配对，无需额外定制转接构件。整体设计遵循模块化思路，执行机构、定位单元、阀体三大模块可单独拆解维护，易损件更换无需整体拆卸设备，大幅降低现场运维的工作量与成本；外形布局紧凑，侧向突出的定位器与辅助阀组预留了足够的操作与接线空间，安装时无需额外扩大管路安装间距，可适配狭窄的管廊安装场景，阀杆处采用多重密封结构，可有效避免介质外漏，满足工业管路的密封防护要求。
