92mm规格轴流冷却散热风扇结构设计

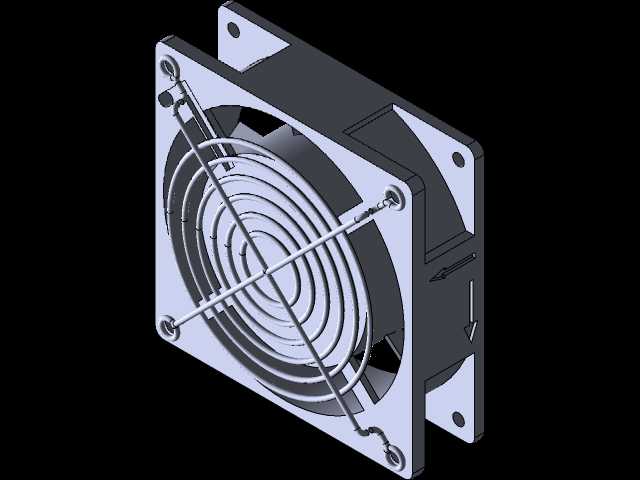

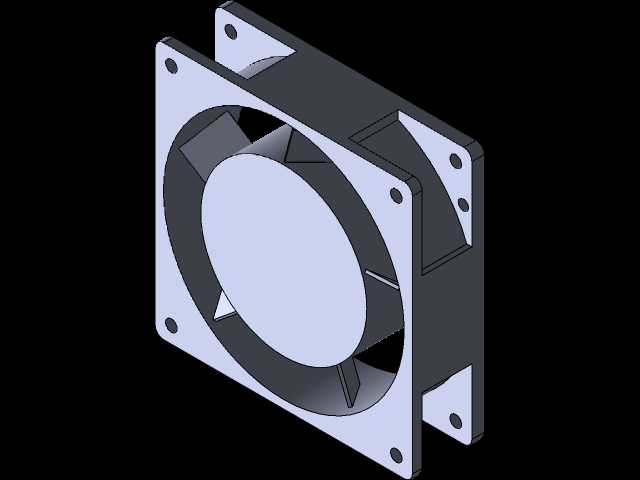

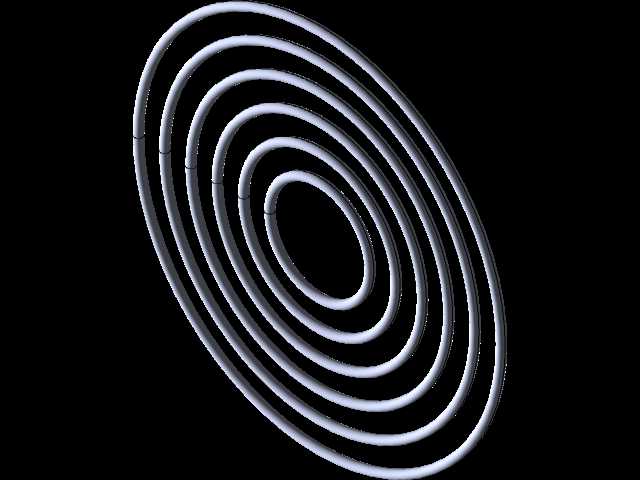

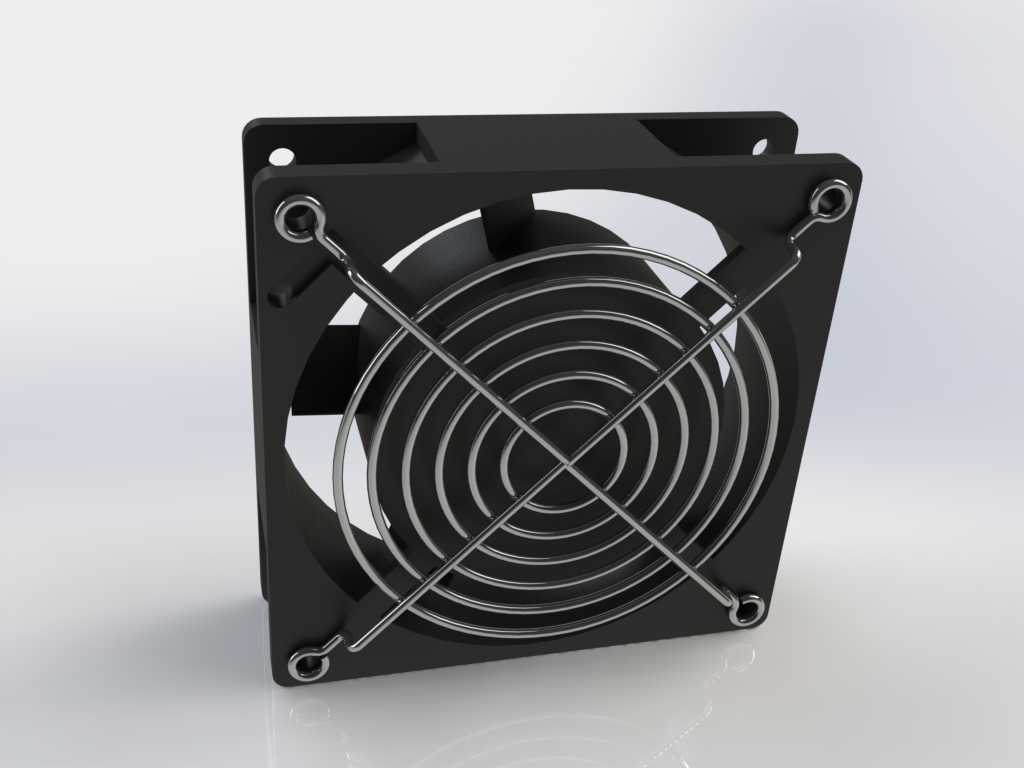

这款92mm规格的轴流冷却风扇，是面向电气设备、工业机箱、小型机柜等场景开发的风冷散热组件，核心作用是通过定向气流带走设备运行过程中产生的积热，避免内部电子元件因温度过高出现性能衰减、寿命缩短甚至热击穿故障，在工业控制、通讯基站、小型电气外壳、桌面计算设备等领域都有广泛的适配空间。从实际使用场景来看，这类小尺寸轴流风扇既可以单独安装在小型电气外壳的通风位，为密闭空间内的继电器、低压配电元件提供持续通风，也可以多颗组合排布在服务器机柜、工业控制柜的通风面板上，形成定向的风道循环，满足不同功率密度设备的散热需求。产品在功能设计上充分考虑了长期运行的稳定性，方形外框采用一体化注塑成型结构，四个角预留了标准安装孔位，孔位间距匹配行业通用的92mm风扇安装规范，安装时可以通过螺丝快速固定在机柜面板、设备支架或者散热鳍片组上，不需要额外定制转接配件，大幅降低了现场安装的适配成本。前端配备的金属防护网采用交叉钢丝加环形绕丝的结构，既可以避免外部杂物、线缆卷入扇叶引发运行故障，也能防止运维人员误触转动的扇叶造成机械伤害，防护网通过四角的固定柱与外框牢固连接，长期运行也不会出现松动移位的问题。设计过程中重点平衡了散热效率与运行噪音的关系，扇叶采用优化的翼型截面设计，在保证足够风量风压的前提下，降低了扇叶切割空气产生的湍流噪音，适合对运行噪音有一定要求的室内办公、通讯机房等场景。外框的安装边界严格控制在92mm见方的尺寸范围内，整体厚度适配常规机箱的安装空间，安装后突出面板的尺寸极小，不会额外占用设备周边的操作空间，同时外框边缘做了圆角过渡处理，安装过程中不会划伤操作人员或者设备线缆。产品的风道设计采用直吹式结构，气流从背部进风、正面出风，风向可以根据实际散热需求调整安装方向，既可以向设备内部吹入冷空气实现正压散热，也可以反向安装将设备内部的热空气抽出实现负压排风，适配不同设备的风道规划需求。
