透明PVC真空吸盘工业固定结构设计

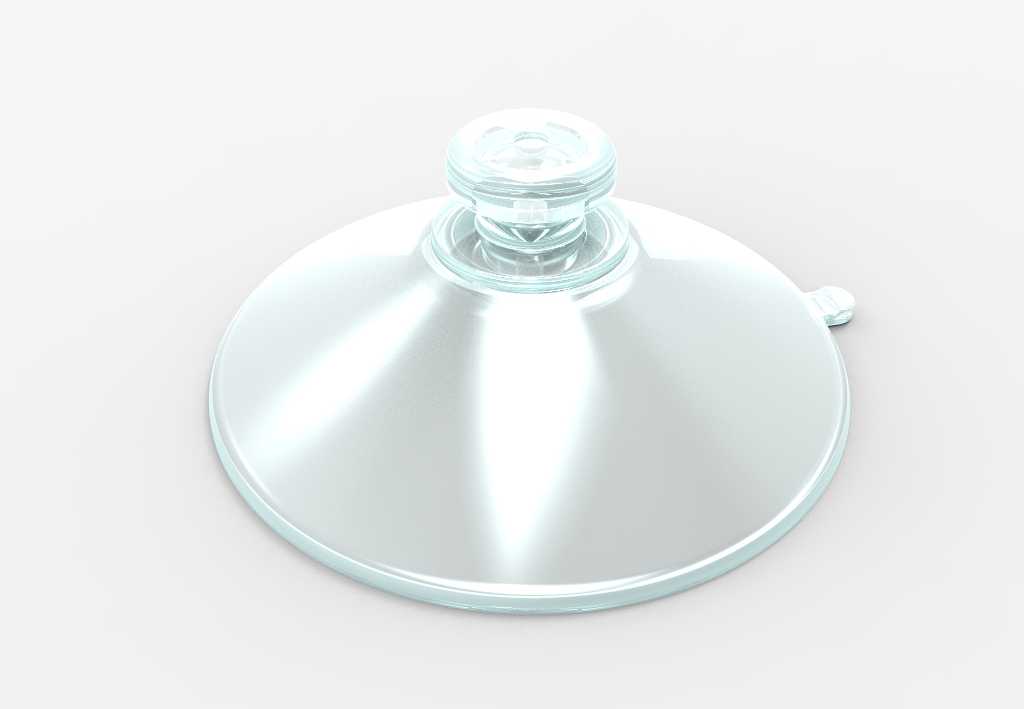

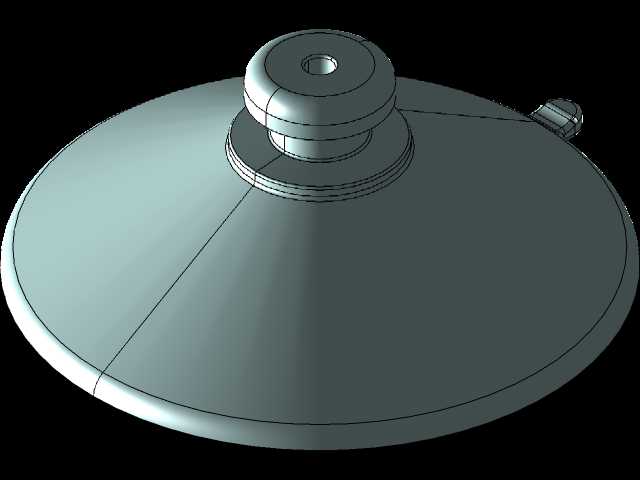

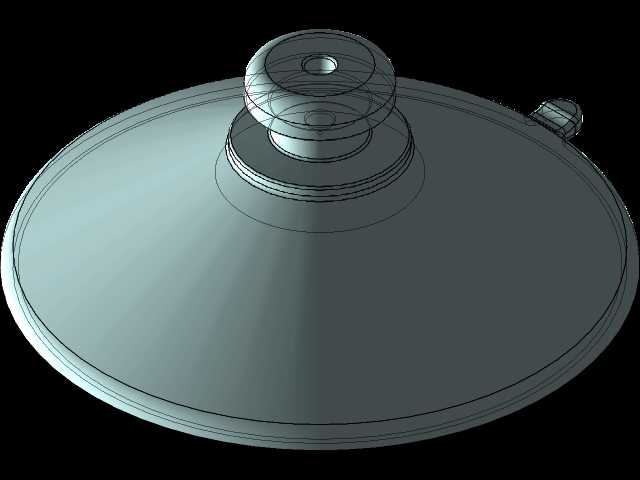

这款透明吸盘是面向多场景轻量化固定需求开发的吸附类五金配件，整体采用高透柔性PVC材质一体成型，盘面为大直径浅弧面结构，边缘做了薄化过渡处理，能够在光滑平整的玻璃、瓷砖、亚克力、烤漆金属等材质表面形成密闭负压腔，依靠内外气压差实现稳定的吸附固定效果，无需打孔、粘胶即可完成安装，不会对附着面造成损伤，拆卸后也不会残留胶渍。从实际应用场景来看，这类吸盘既可以用于家居场景的卫浴挂件、厨房置物架、墙面装饰件的免打孔固定，也能适配工业场景中轻型工装夹具的临时定位、流水线工位小型工件的吸附转运、展示场景中POP广告标识牌的临时挂载，甚至在水族场景中也能用于管路、配件的缸壁固定，适配场景十分广泛。产品顶部设计了带卡槽的柱状连接头，能够匹配多种规格的卡扣、挂钩、支架类连接件，用户可以根据自身使用需求搭配不同的外接配件，拓展出挂装、支撑、限位等多种功能；盘面侧边额外设置了小尺寸的掀边凸耳，需要拆卸时只需抠起凸耳就能让空气进入负压腔，轻松取下吸盘，操作便捷无残留。设计过程中重点优化了盘面的弧度曲线，通过反复模拟不同压力下的盘面形变情况，让吸盘在按压排气后能够最大化与附着面的接触面积，同时保证边缘的密封性能，在平整光洁表面的静态垂直吸附拉力可以满足多数轻型负载的固定需求；连接头与盘面的衔接位置做了加厚过渡处理，避免长期挂载受力后出现连接部位断裂的问题，提升产品的整体使用寿命。外形尺寸上，盘面直径适配常规轻型固定的负载需求，整体高度控制在较低范围，安装后不会过度突出附着面，占用空间小；安装时无需额外辅助工具，只需将盘面清洁干净后对准附着面用力按压排出内部空气即可完成固定，对安装人员无技能要求，单人即可快速完成拆装操作，可反复使用，长期使用后若吸附力下降，只需将盘面清洁干净即可恢复吸附性能，维护成本极低。
