通用摩托车改装防滑脚踏结构设计

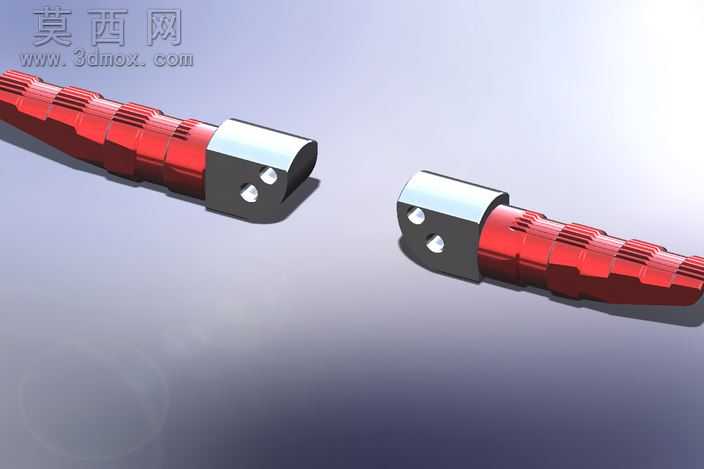

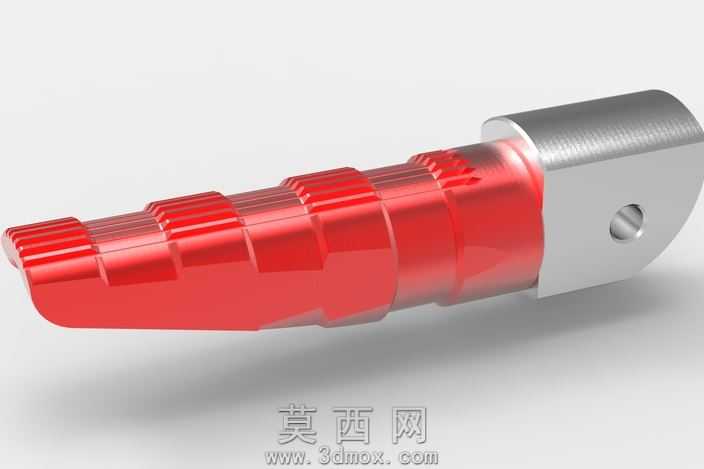

本作品为通用摩托车脚踏的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于摩托车脚踏的安装适配需求，确定连接端的铰接孔位尺寸、安装座的配合公差，确保该脚踏可适配多数通用款摩托车的脚踏安装位，无需额外改动原车结构即可完成装配。建模过程中先构建金属安装基座的实体特征，通过拉伸、切除、倒角等命令完成铰接孔、安装贴合面的细节处理，保证安装座的结构强度满足骑行承重需求，再对脚踏主体的防滑接触段进行特征建模，在脚踏踩踏面设计多道横向凸起的防滑棱，同时在脚踏侧部设计分段式的凹凸纹理，既提升踩踏时的摩擦力，避免骑行过程中脚底打滑，也通过错落的结构造型提升外观的运动质感。材质与渲染阶段，将安装基座部分赋予金属材质，添加拉丝纹理效果模拟铝合金阳极氧化后的金属质感，调整金属材质的反射参数与粗糙度，还原金属零件的真实光影表现；脚踏主体部分赋予亮面红色硬质工程塑料材质，添加轻微的颗粒质感模拟耐磨改性塑料的表面特性，调整材质的高光参数让红色部分呈现出饱满鲜亮的视觉效果，同时在两种材质的衔接处做自然的过渡处理，避免材质边界生硬突兀。结构设计上充分考虑骑行使用场景的需求，脚踏主体采用符合人体工学的微弧造型，贴合脚底的自然踩踏弧度，长时间骑行不易产生硌脚的不适感；防滑棱的高度与间距经过反复调整，既保证足够的防滑抓附力，也不会因为棱边过于尖锐刮损骑行靴表面；安装基座的铰接孔内预留了衬套安装空间，可加装耐磨衬套降低转动磨损，延长脚踏的整体使用寿命。整体设计兼顾实用性与外观表现，既满足摩托车骑行过程中脚踏的承重、防滑、耐用的功能需求，也通过红银撞色的外观设计适配摩托车改装的个性化审美需求，建模过程中所有特征均保留完整参数，可根据不同车型的安装需求快速调整孔位尺寸、脚踏长度等参数，适配更多车型的改装使用。
