多规格排气系统防雨挡结构设计

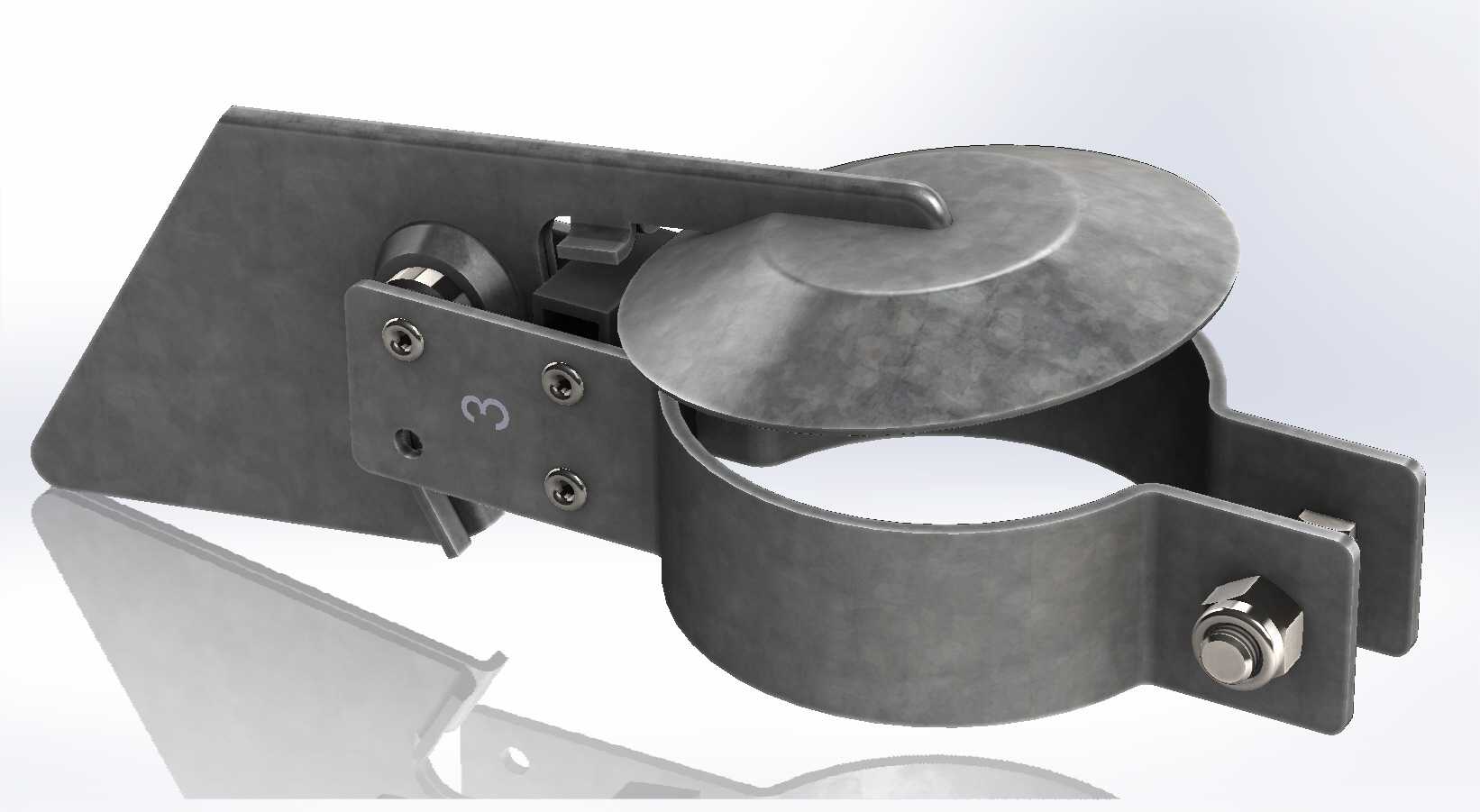

　　在户外布设的内燃机排气系统、工业通风排气管道、发电机组排烟管路场景中，雨水顺着敞口管口倒灌进入管路内部是长期困扰运维人员的典型问题——倒灌的雨水会侵蚀管路内壁、淤积在低位管段造成排气背压升高，严重时甚至会倒灌进入动力设备气缸造成液击损伤，这类排气口的防雨防护结构是管路系统设计中不可忽略的细节部件。本次呈现的防雨挡板结构，核心功能就是在不阻碍排气顺畅流出的前提下，从物理结构上阻断雨水沿管口进入管路内部的路径。不同于常见的固定式防雨帽结构，这款挡板采用了随排气压力自适应开启的铰接式设计：当管路内无排气压力时，挡板在自身重力作用下贴合管口端面，完全封闭管口开口，避免降雨过程中雨滴斜向飘入、顺着管壁流入管内；当管路内有排气气流输出时，

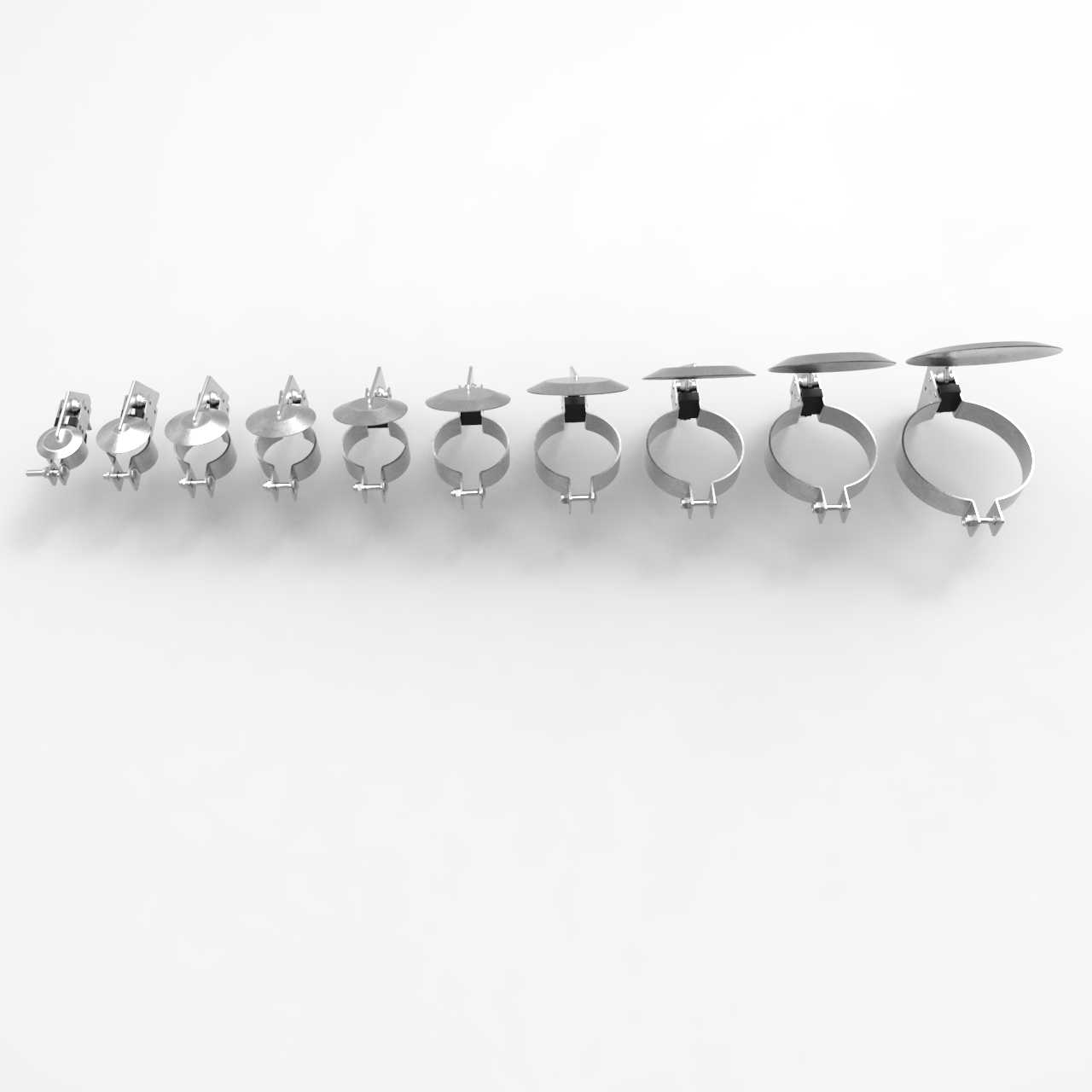

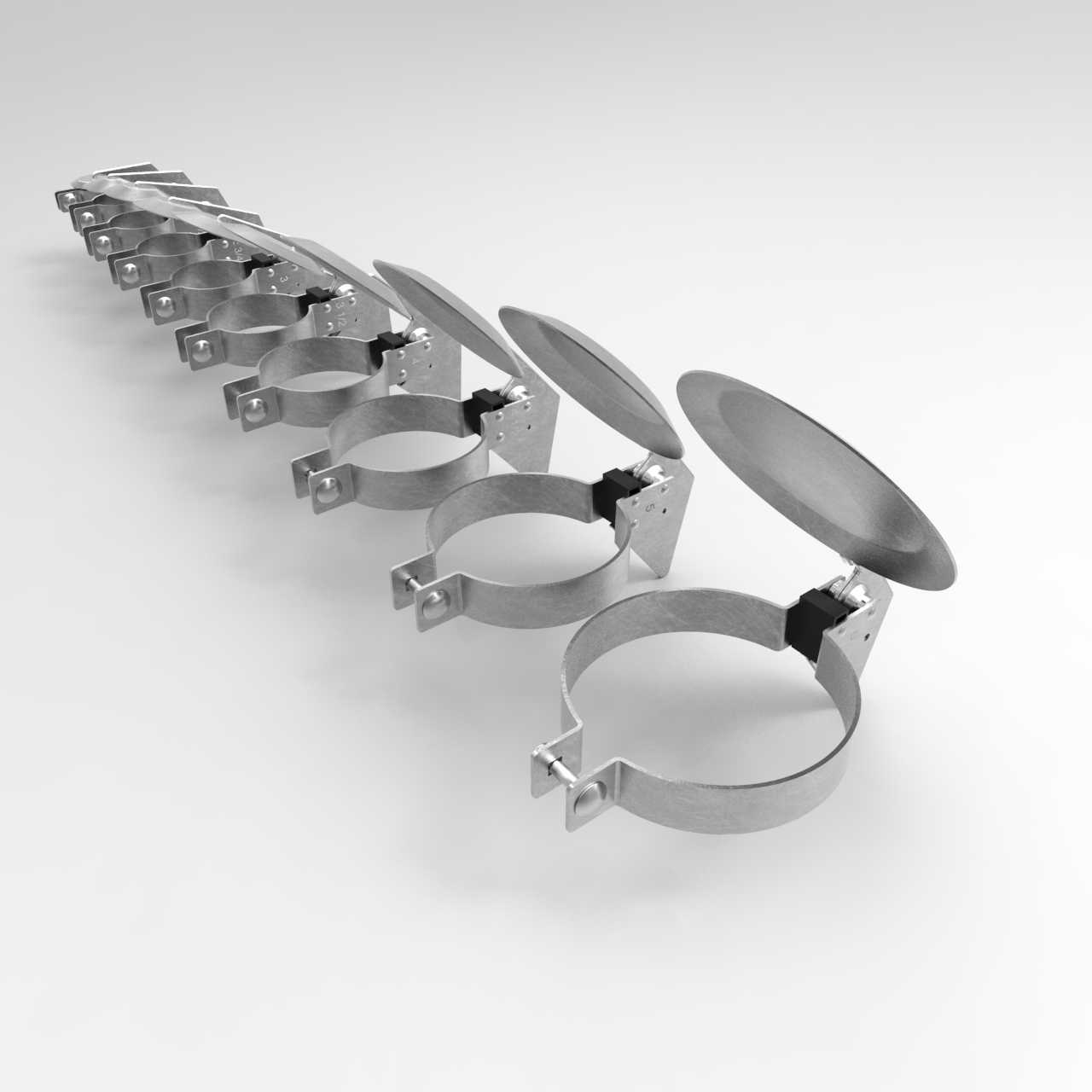

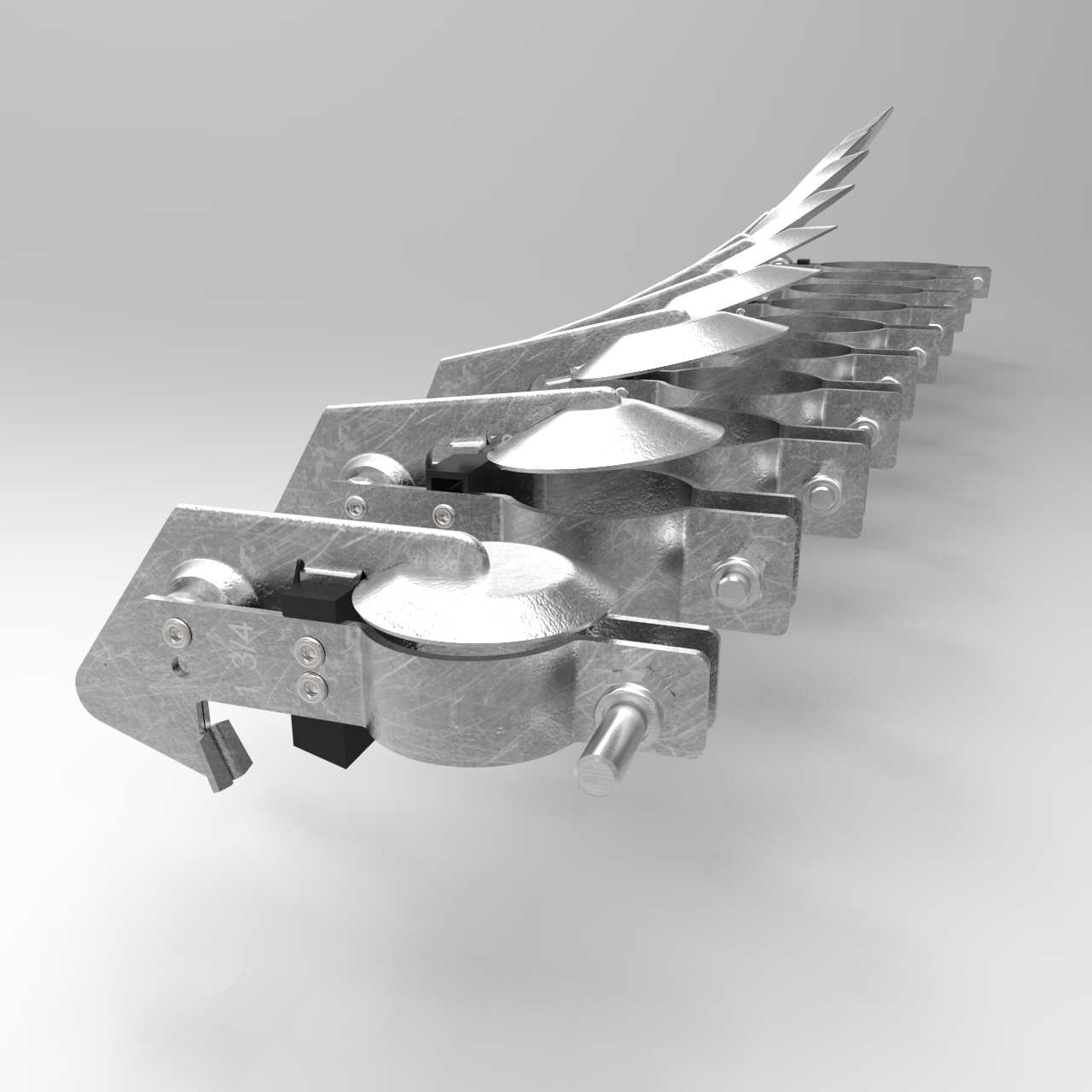

　　气流压力会克服挡板自重将挡板向上顶开，形成环形排气通道让气流顺利排出，排气压力越大挡板开启角度越大，不会对排气效率造成额外阻碍，相比固定式防雨帽的固定遮挡结构，这种自适应结构能在不同排气流量工况下都保持更低的排气阻力，同时避免固定式帽檐结构长期使用后积灰、落鸟粪等杂物掉入管口的问题。设计过程中针对铰接转动副做了耐磨与防卡滞考量，铰接轴与安装座之间预留了合理的配合间隙，避免长期暴露在户外环境下因锈蚀、积尘造成挡板无法正常开合，挡板与管口贴合的端面做了折边强化处理，既提升了挡板自身的结构刚度，避免长期受气流冲击产生形变，也能让闭合状态下的贴合面形成迷宫式密封，进一步阻挡细雨飘入。该系列结构覆盖了1/4英寸到6英寸的常用管路通径规格，

　　不同通径规格的挡板铰接点位置、挡板自重都做了匹配性调整，确保小通径规格不会因挡板过重导致低排气压力下无法正常开启，大通径规格也不会因挡板过轻导致微风状态下挡板频繁晃动产生异响。安装边界上，整套结构通过底座上的安装孔直接对接对应通径的排气管道法兰端面，不需要对原有管路做额外切割改造，安装时只需保证底座与管口端面贴合平整、铰接轴处于水平方位即可，安装后挡板的开合轨迹不会超出底座外径范围，不会和周边的管路支架、防护结构产生运动干涉，适配各类户外露天布置的排气系统改造与全新设计选型需求。
