大尺寸带蘑菇头结构真空吸盘设计

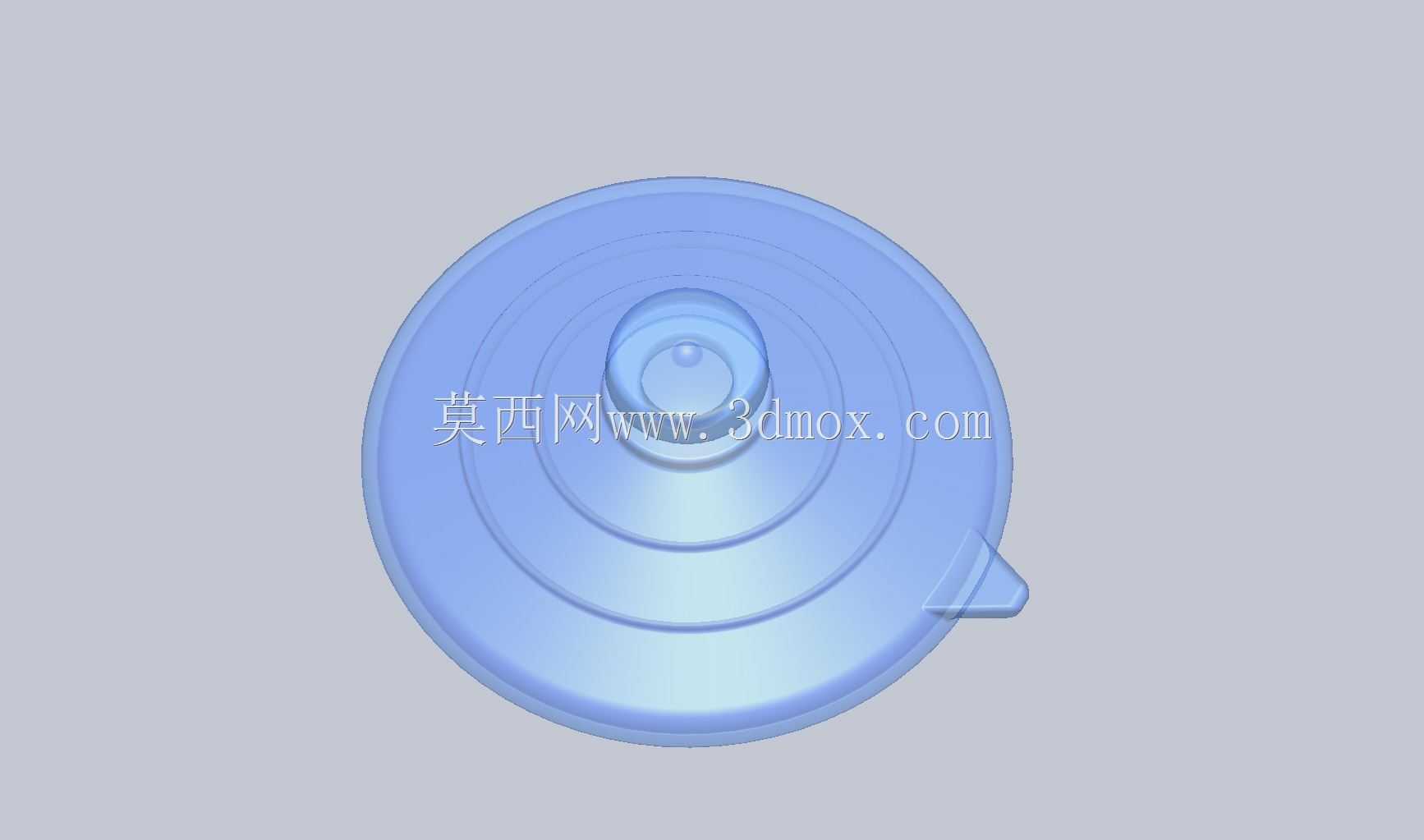

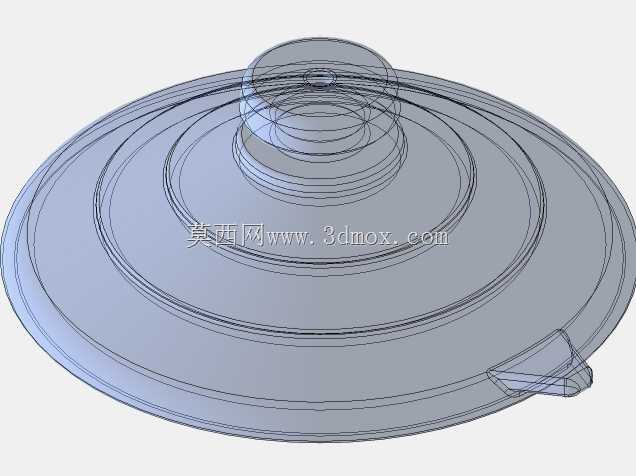

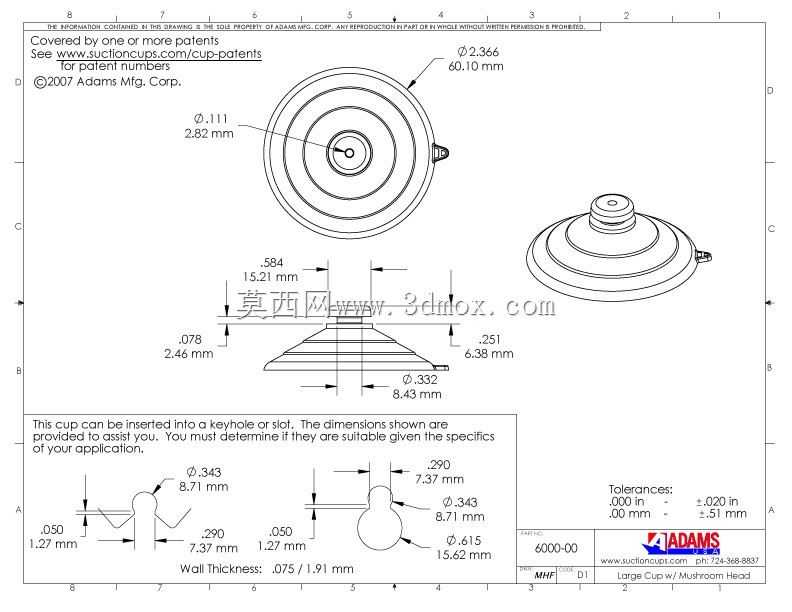

这类带蘑菇头的大尺寸吸盘，在自动化物料搬运场景里的适配性很强，尤其是针对表面平整的大尺寸板材、光滑包装件、玻璃原片这类工件，相比小规格吸盘，它的吸附接触面积更大，单吸盘可承载的工件重量上限更高，能减少同一抓取端面上的吸盘排布数量，简化抓取治具的气路布局。从结构设计来看，顶部的蘑菇头结构不是冗余造型，它是专门为快插式气路接头设计的安装对接位，安装时不需要额外的锁紧螺母或者复杂的固定结构，直接将蘑菇头卡入治具对应的安装卡槽内，就能完成气路连通与机械固定，装配效率比传统螺纹连接的吸盘高很多，也能避免长期使用后螺纹松动导致的漏气问题。吸盘主体采用多层阶梯式的唇边结构，最外层唇边厚度偏薄，接触工件表面时能快速形成密封腔，内层的阶梯环带则起到支撑强化作用，当真空负压建立后，内层结构能分散吸附力，避免薄型工件被局部吸力拉扯变形，同时也能在吸盘接触工件存在小角度倾斜时，通过唇边的自适应变形补偿角度差，保证密封性能不失效。在安装边界上，这类大尺寸吸盘的安装孔位需要匹配蘑菇头的最大外径，治具上的安装卡槽深度要覆盖蘑菇头的柱段高度，避免工作过程中受侧向力时吸盘从卡槽内脱出；吸盘完全压缩时的高度要纳入抓取行程计算，防止下行压合行程过大导致吸盘过度挤压变形，缩短使用寿命。实际选型时要注意，这类吸盘适合吸附表面无明显孔洞、粗糙度较低的工件，如果工件表面有较深的纹路或者凹凸结构，会破坏密封腔的气密性，导致吸附力不足。气路匹配上，因为吸盘容积较大，抽真空的响应速度比小吸盘稍慢，设计气路时要适当加大气管通径，搭配流量足够的真空发生器，才能保证抓取动作的节拍满足生产线要求。另外，吸盘唇边的材质选择要对应工件特性，吸附光滑硬质工件可选常规丁腈橡胶材质，吸附表面有轻微粘性或者需要防 mark 的工件，则要选用硅胶或者聚氨酯材质，避免在工件表面留下吸附印痕。
