IEC60320C14接口电源滤波连接器

这款IEC 60320 C14电源滤波连接器，是面向各类电子电气设备供电输入端开发的集成式连接组件，核心作用是在完成市电接入的同时，滤除电网线路中携带的共模、差模电磁干扰，同时阻隔设备自身产生的电磁噪声反向串入公共电网，保障设备运行稳定性与电磁兼容性。

在实际应用场景中，这类连接器广泛覆盖工业控制设备、测量仪器、医疗电子、商用办公设备、音视频终端等需要稳定供电的产品，尤其适合对电磁干扰敏感度高的精密电子装置，能够有效避免电网中的尖峰脉冲、高频杂波导致的设备运行异常、数据采集失真、信号传输误码等问题，也可减少设备开关电源工作产生的谐波对外界的干扰，满足各类电子设备的电磁兼容测试要求。

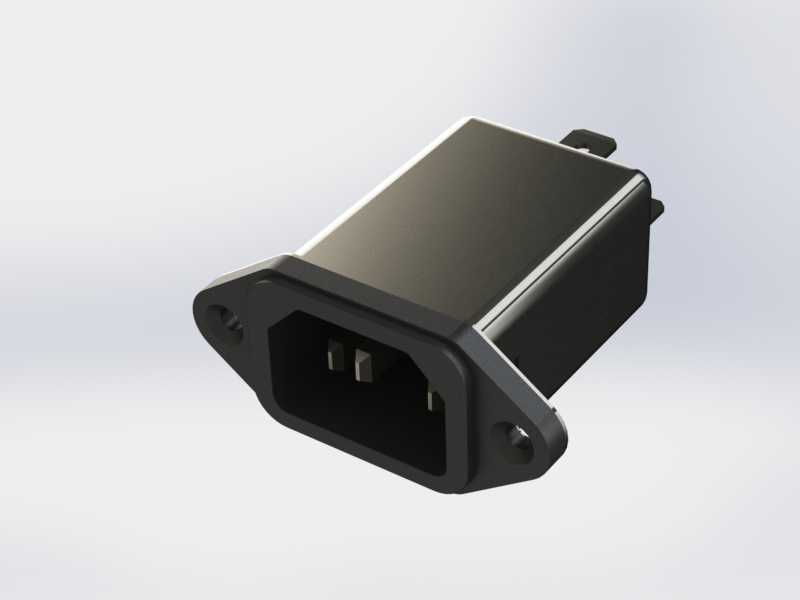

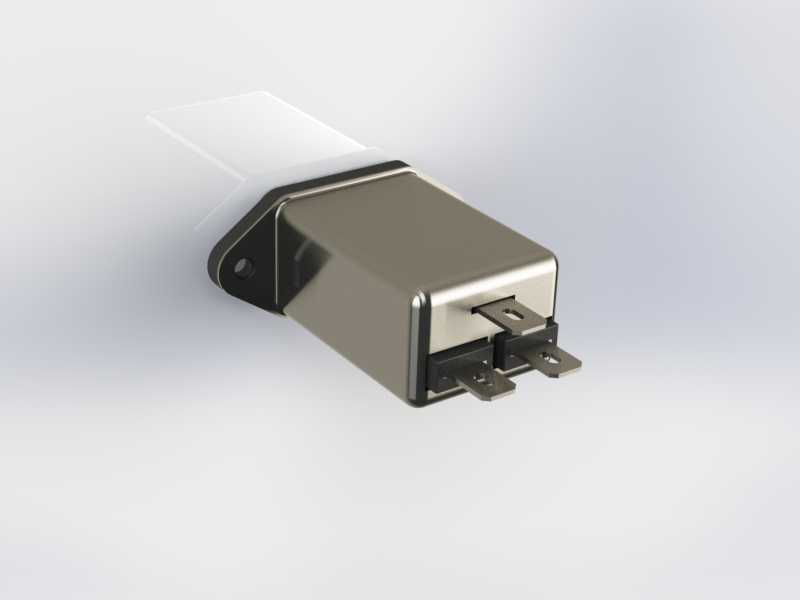

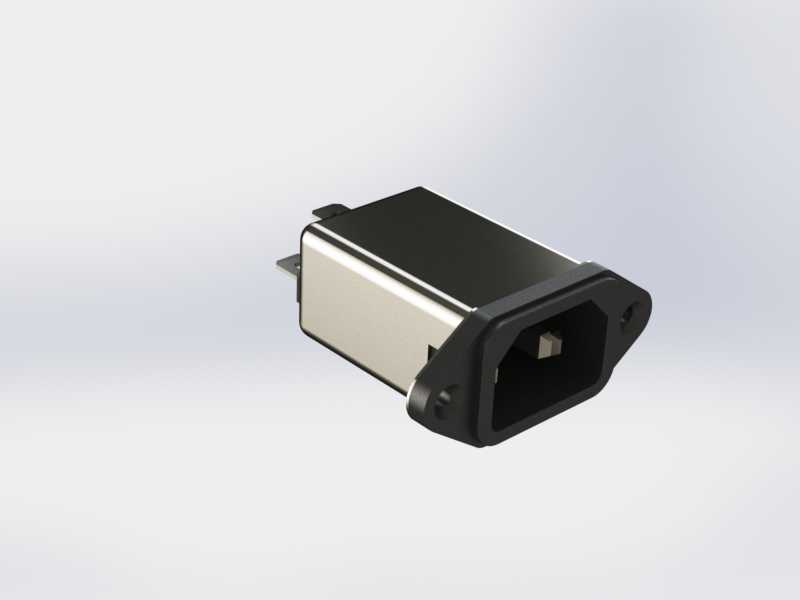

从功能特性来看，该产品将标准C14电源输入接口与滤波电路集成在同一金属壳体内，无需额外单独布置滤波模块与输入插座，大幅简化设备内部的供电布线结构。金属外壳采用全密封式设计，具备良好的电磁屏蔽效果，可避免内部滤波电路受到外界空间电磁辐射的影响，同时外壳预留标准安装耳，通过螺丝即可快速固定在设备机箱面板上，安装工序简单便捷，适配常规机箱面板的开孔尺寸。

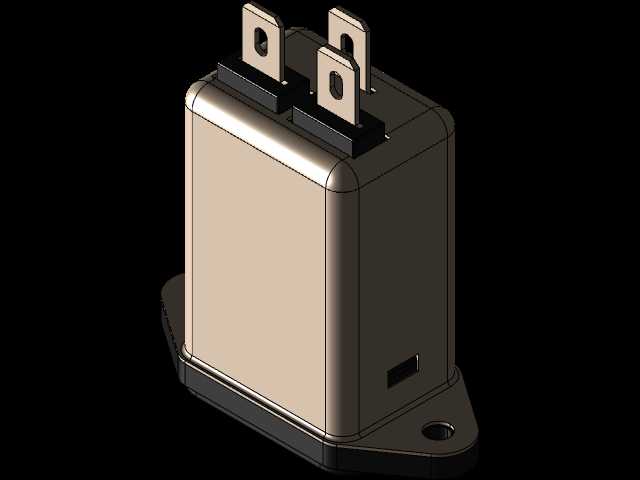

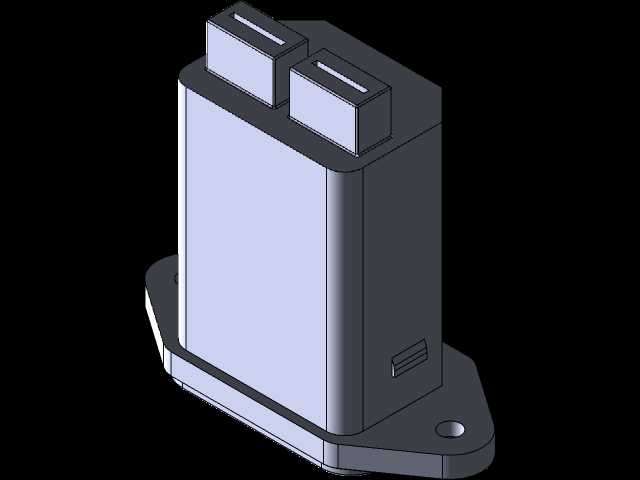

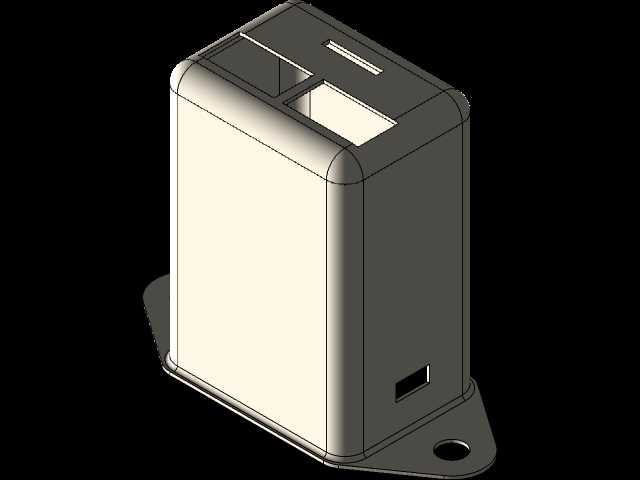

设计过程中，工程师充分考虑了实际安装的边界限制，整体外形采用紧凑型方块结构，在容纳滤波电感、安规电容等核心滤波元件的前提下，尽可能压缩产品的轴向与径向尺寸，既不会过度占用机箱内部的宝贵空间，也能保证C14接口的插拔操作空间充足，适配标准C13电源线的插拔行程。接口部分严格遵循IEC 60320标准尺寸规范，插针的间距、突出长度、倒角角度都经过精准校核，保证与配套插头的接触可靠性，避免接触不良导致的发热、打火等安全隐患，插针采用高导电率铜材镀镍处理，兼顾导电性能与抗氧化能力，长期使用也能保持稳定的接触电阻。

安装法兰上的固定孔位采用对称式布局，兼容不同机箱的面板安装孔距，安装后整体结构稳固，能够承受日常使用中的多次插拔冲击，不会出现松动移位的情况。壳体边角做了圆滑过渡处理，避免安装过程中划伤操作人员或机箱内部的布线，整体结构兼顾了实用性、安全性与装配便捷性，能够适配绝大多数需要市电输入的电子设备的供电端设计需求。
