铝合金绕线式夹紧软轴联轴器结构

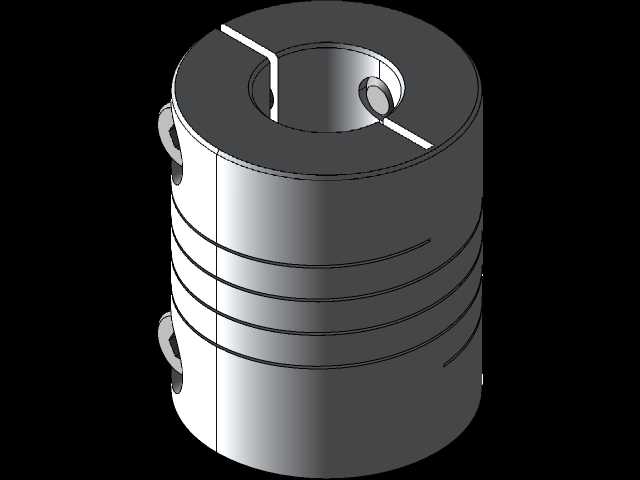

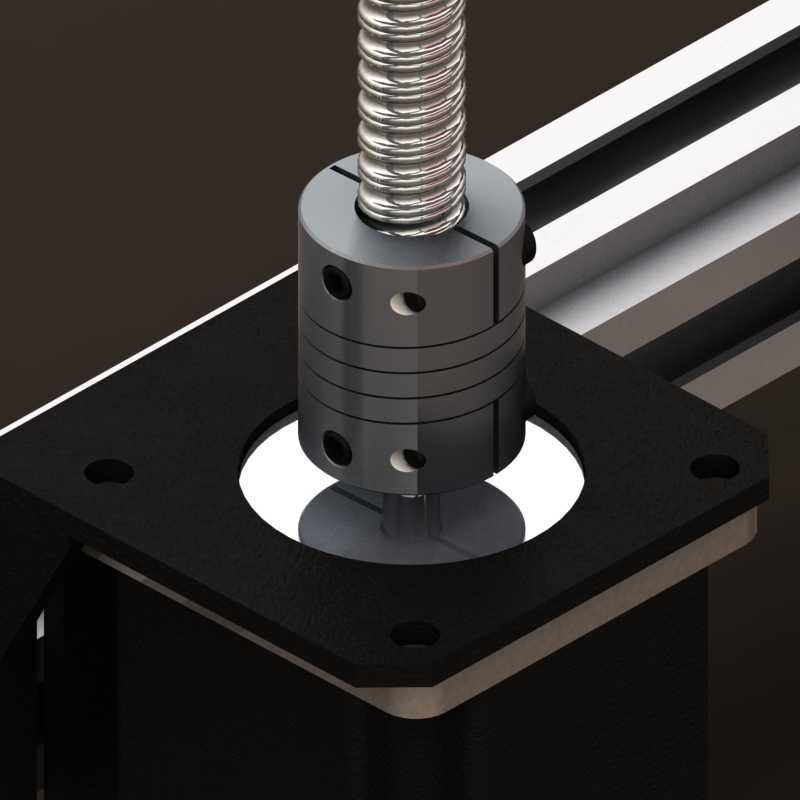

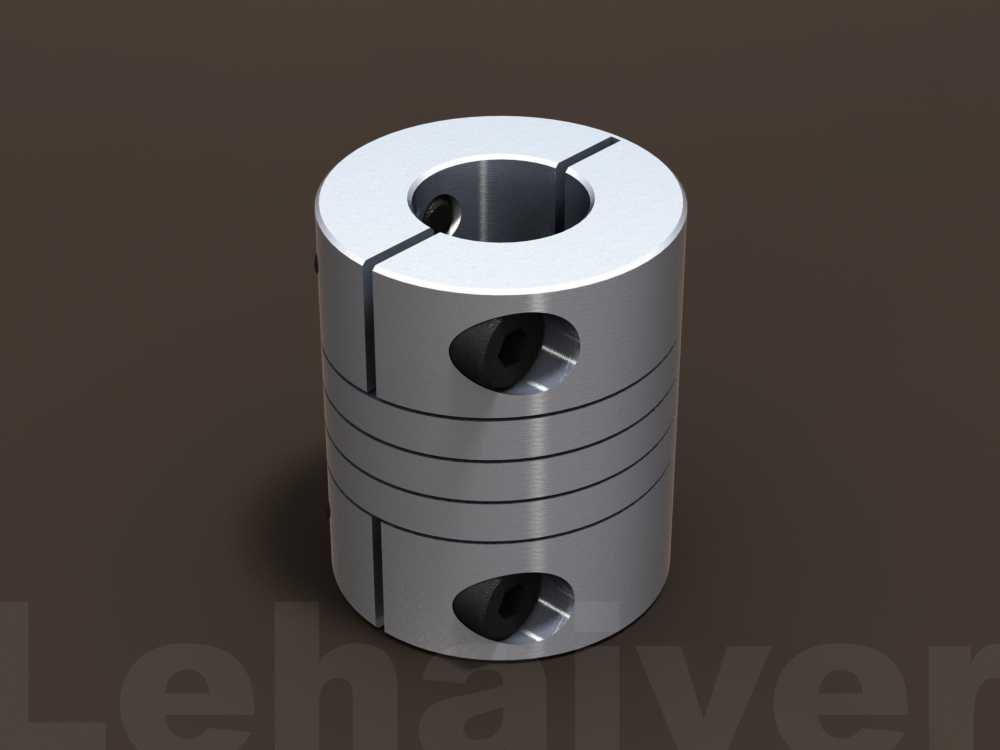

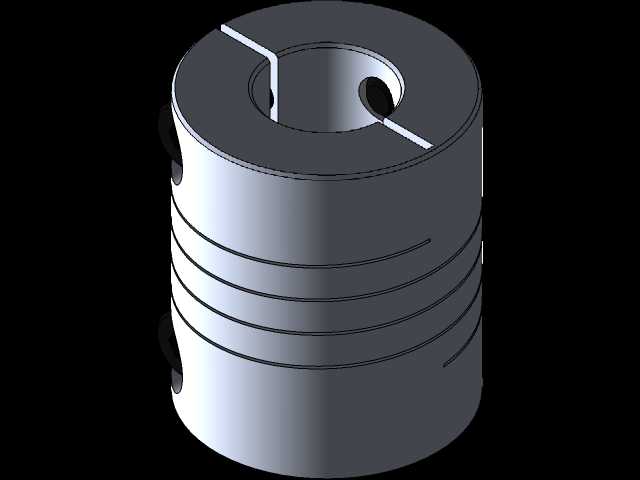

在中小功率精密传动场景中，这类绕线式夹紧软轴联轴器是连接两根异径轴、补偿安装偏差的核心传动部件，常见于3D打印机进给轴、小型数控雕刻机主轴、桌面级自动化输送模组、微型伺服传动机构等对传动精度、安装空间有严格要求的设备中。它的核心作用是在主动轴与从动轴之间传递扭矩的同时，抵消两轴安装时产生的径向偏移、角度偏差与轴向窜动，避免刚性连接带来的轴承受力过载、传动卡滞、部件磨损加剧等问题，保障整套传动系统运行的平稳性与使用寿命。这款联轴器采用一体式铝合金本体加工，整体为圆柱型结构，中间段切割出多道平行的环形绕线槽，这种开槽设计让本体具备均匀的挠性变形能力，相比单膜片、十字滑块等其他挠性联轴器，它的回差更小、扭转刚性更均衡，在正反转频繁切换的传动场景中不会出现传动滞后的问题，同时铝合金材质自重轻、转动惯量低，适配高速运转的小型传动系统，不会给驱动电机带来额外的负载负担。两端的夹紧结构采用开口剖分式设计，每端配置一颗锁紧螺钉，安装时无需加热或额外工装，将两端轴分别插入对应内孔后拧紧螺钉即可完成固定，夹紧力均匀分布在轴的接触面上，不会对轴表面造成压伤，也能避免大扭矩传动时出现轴与联轴器打滑的问题。从安装边界来看，这款联轴器适配的两端轴径分别为6.35mm与12mm，本体外径25mm，总长度30mm，整体结构紧凑，不需要额外的安装避让空间，可直接嵌入狭小的设备安装腔体内。设计过程中重点平衡了挠性补偿量与扭转刚性的关系，绕线槽的深度、间距与数量经过反复校核，既保证联轴器可以补偿最大0.2mm的径向偏差、1°以内的角度偏差，又能在额定扭矩范围内不会出现明显的扭转变形，保障传动精度控制在0.01mm以内，满足精密传动场景的精度要求。同时铝合金本体经过表面阳极氧化处理，具备不错的防锈抗腐蚀能力，在普通车间环境下长期使用也不会出现锈蚀卡滞的问题，后期维护仅需定期检查锁紧螺钉的紧固状态即可，不需要额外加注润滑脂，运维成本极低。
