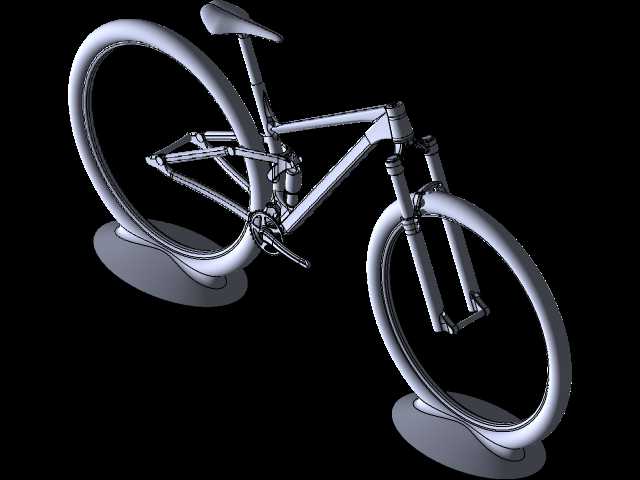

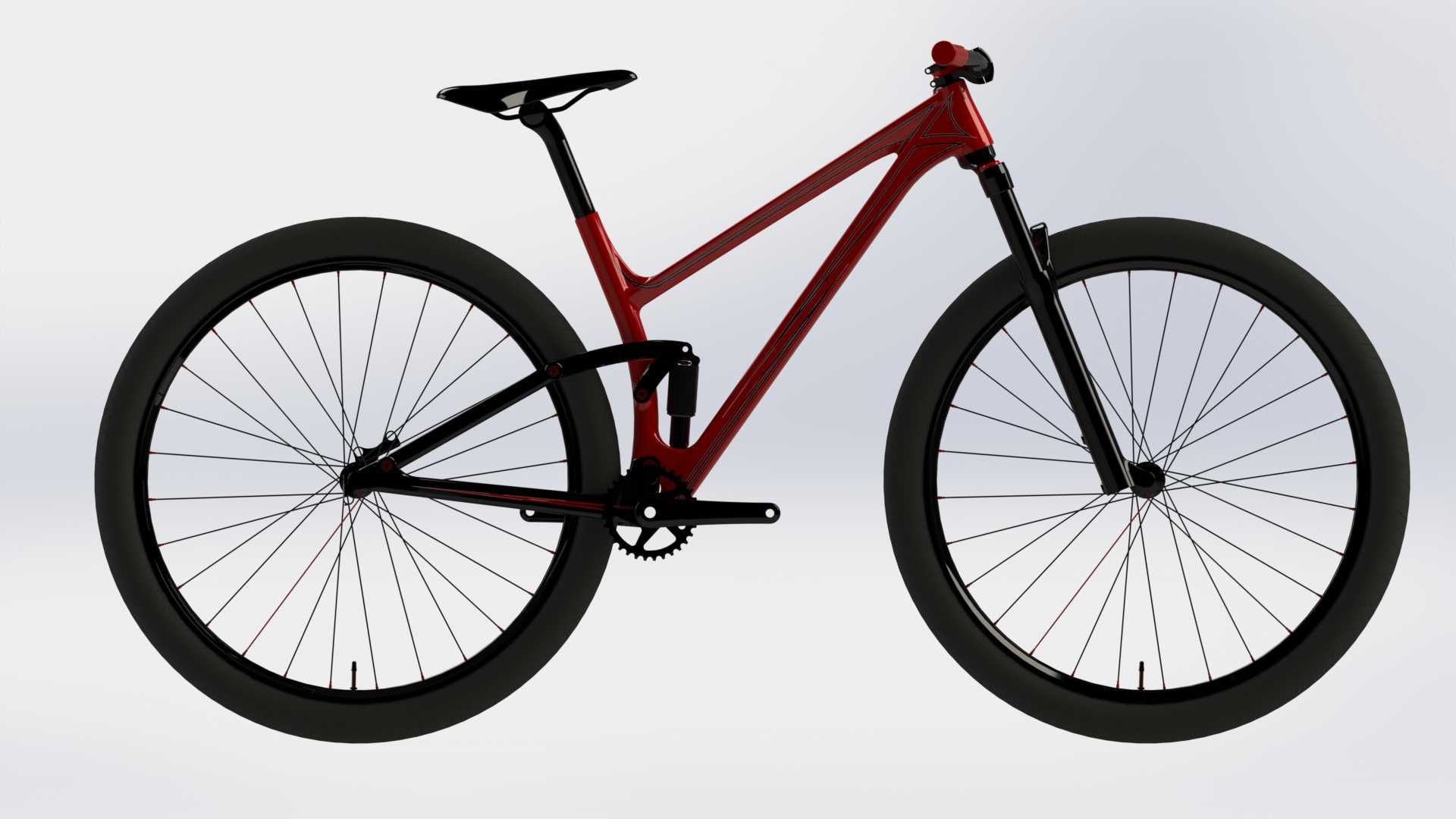

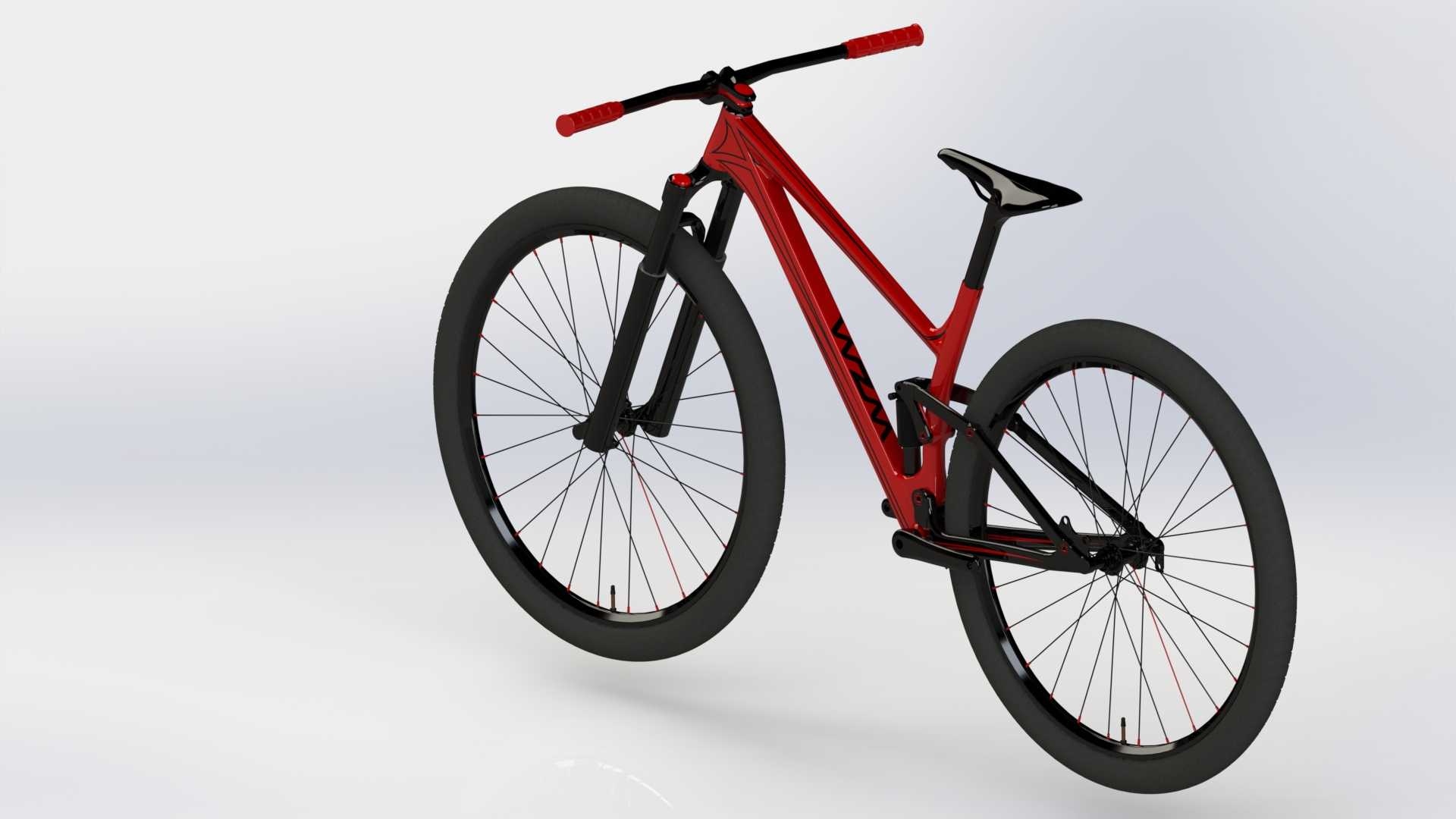

软尾山地自行车整车结构设计方案

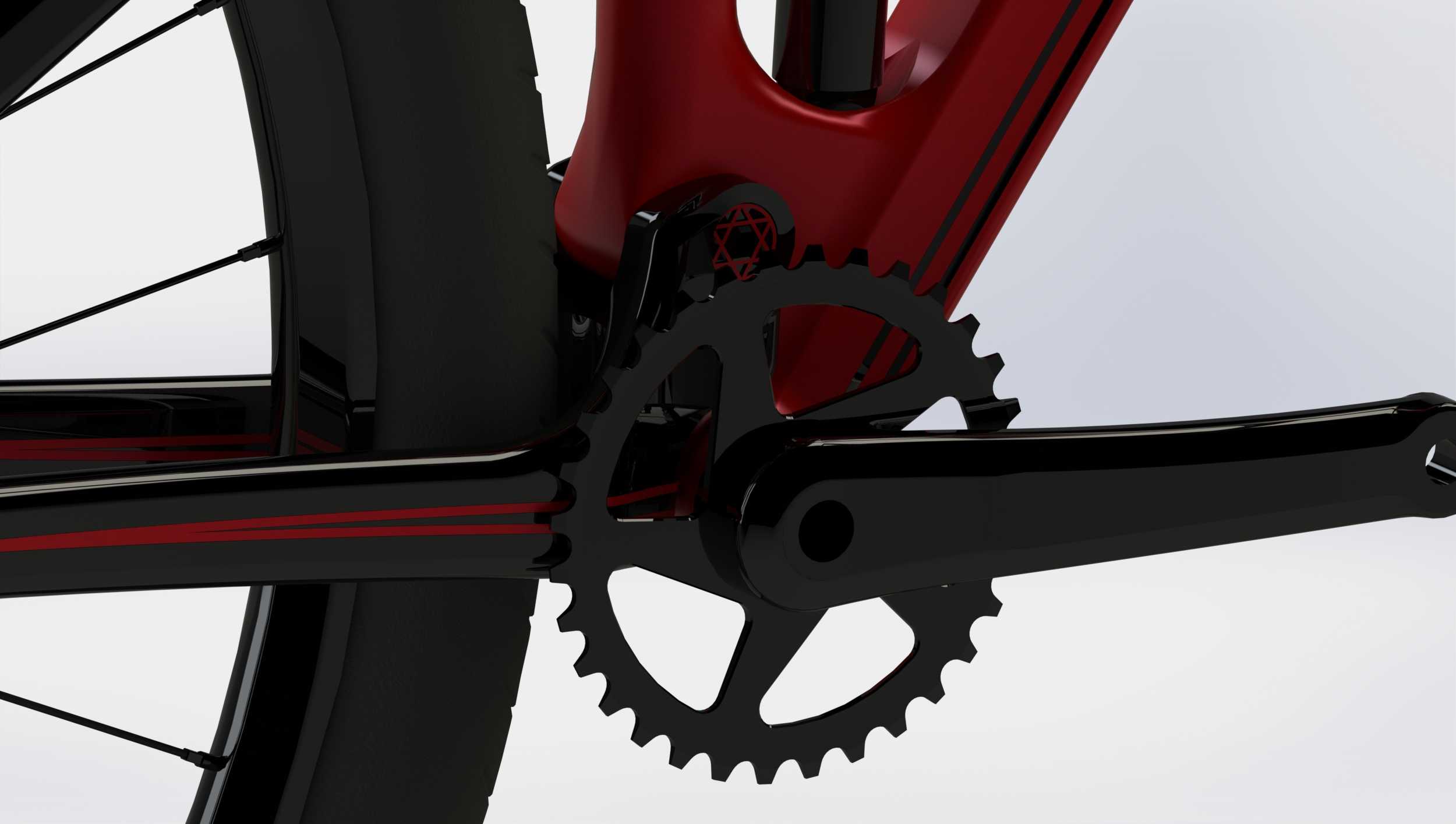

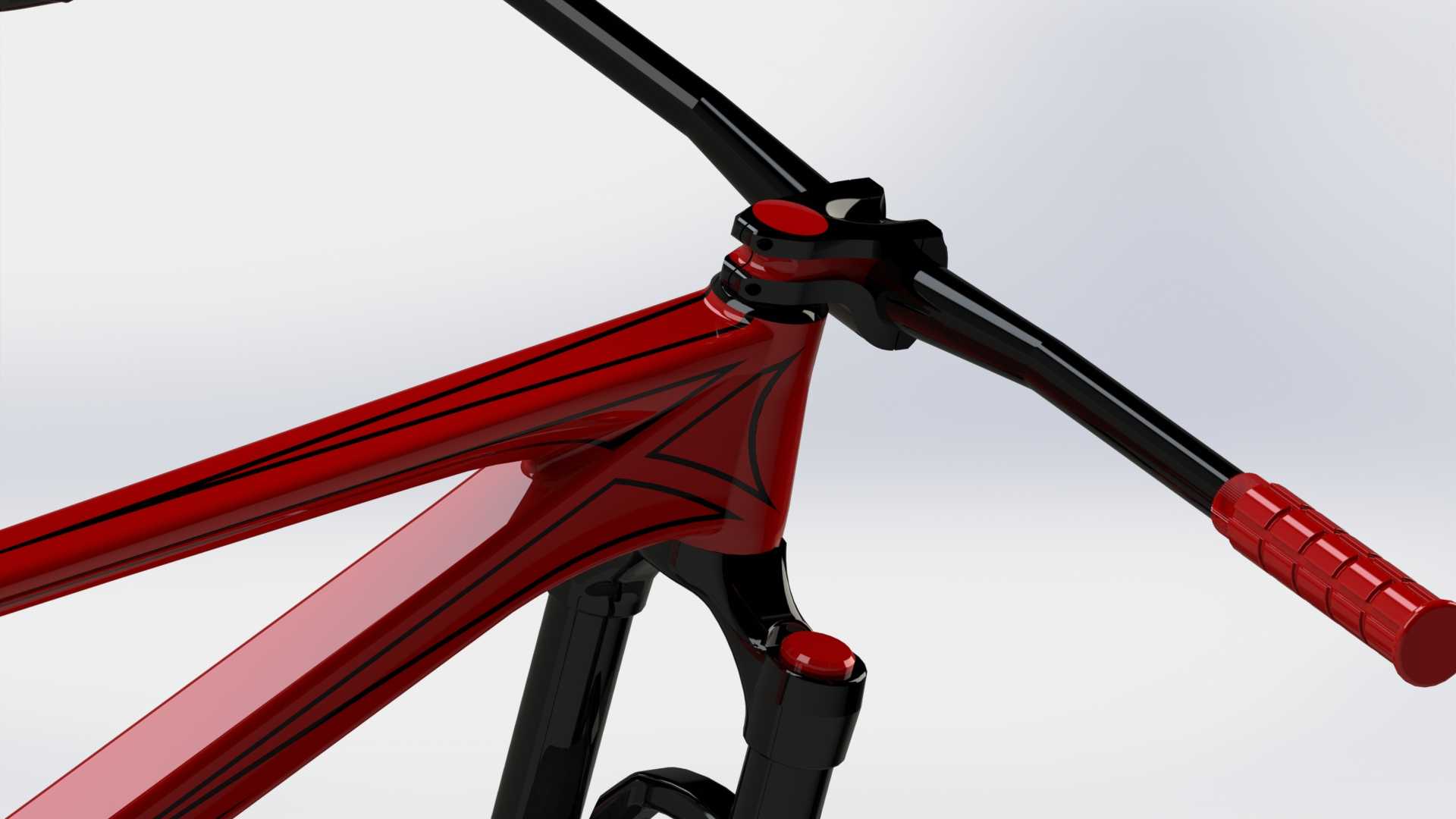

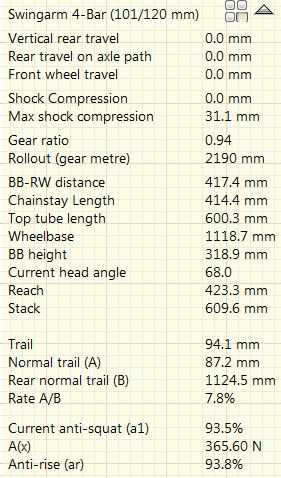

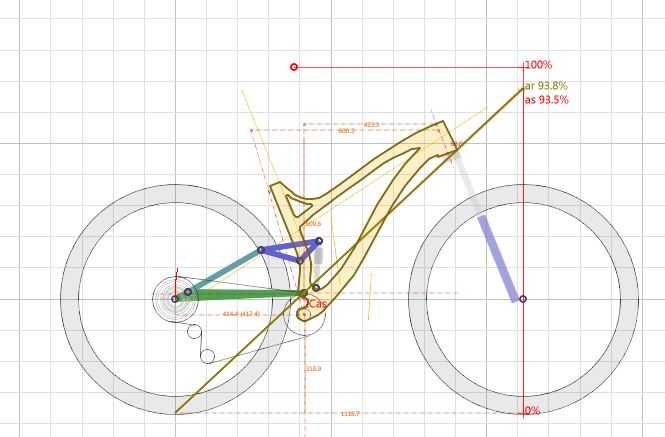

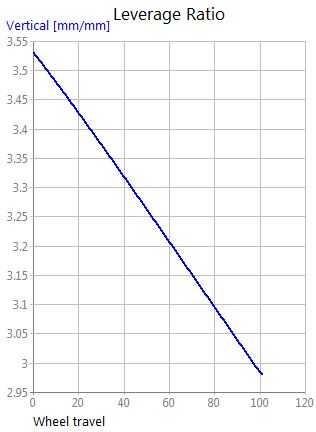

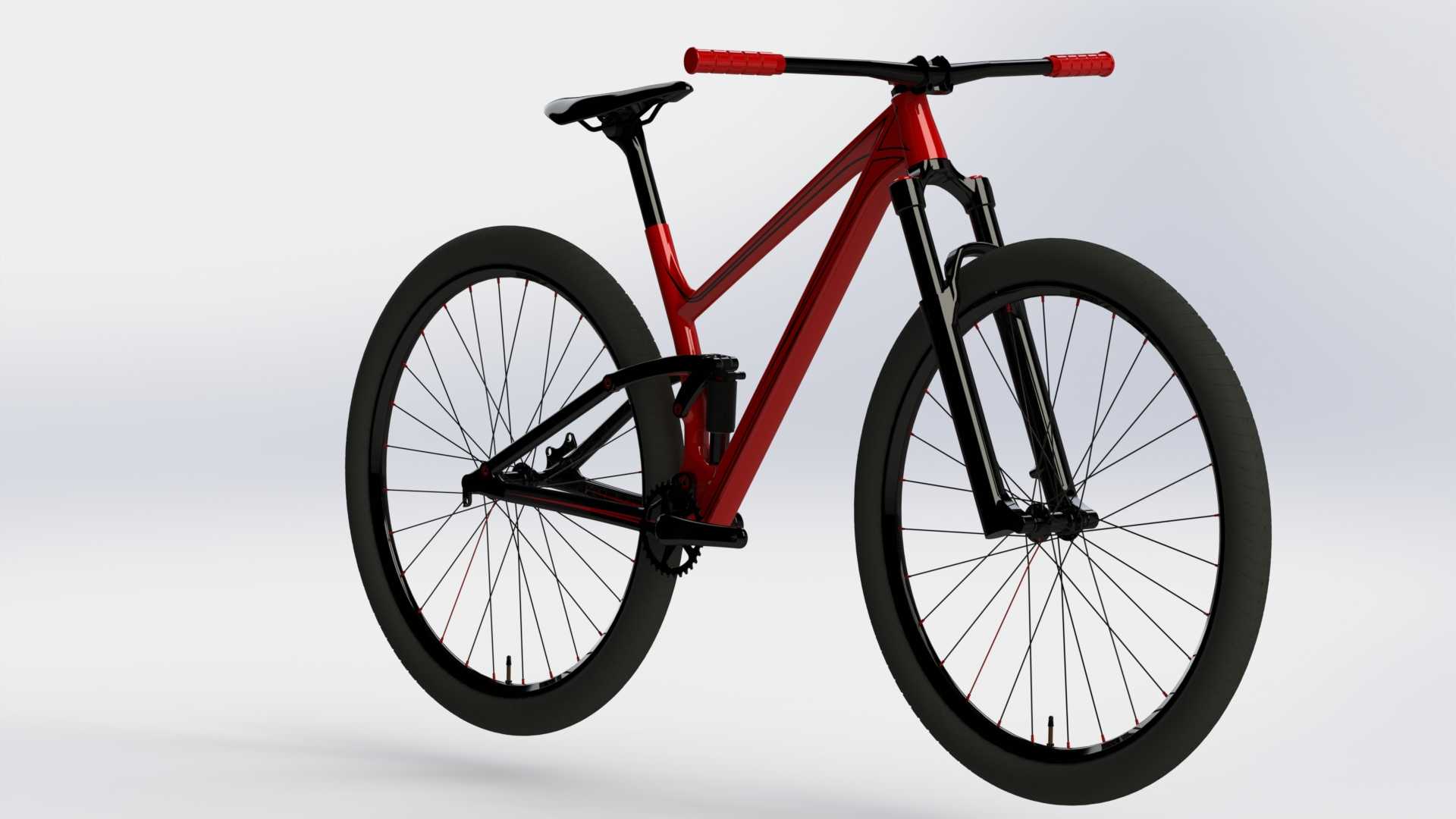

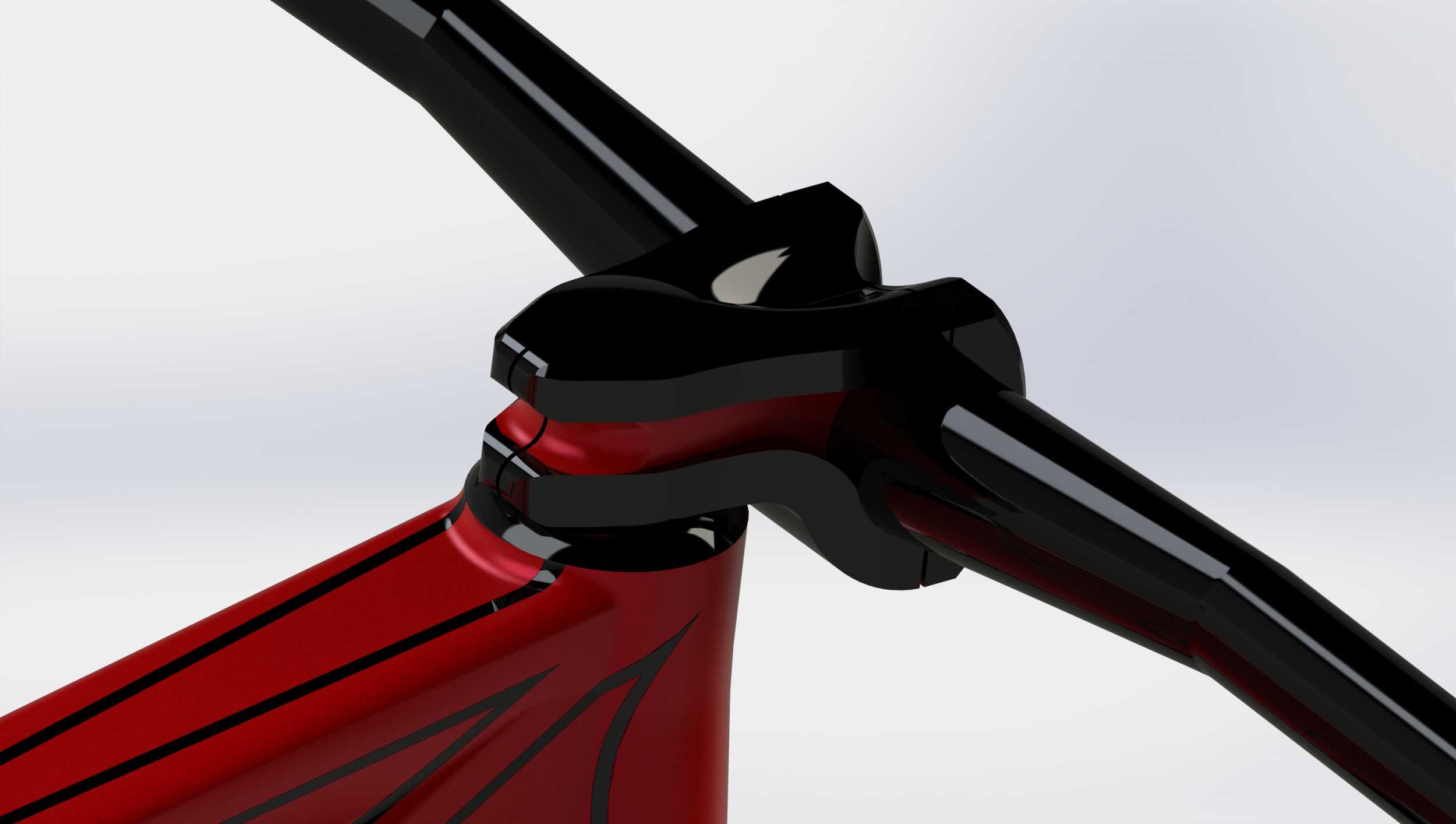

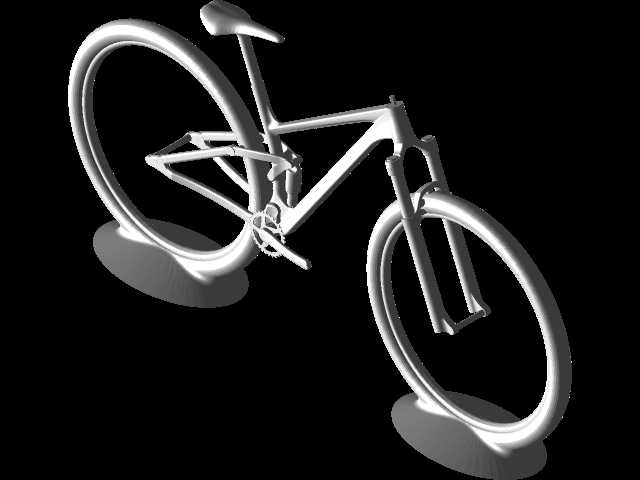

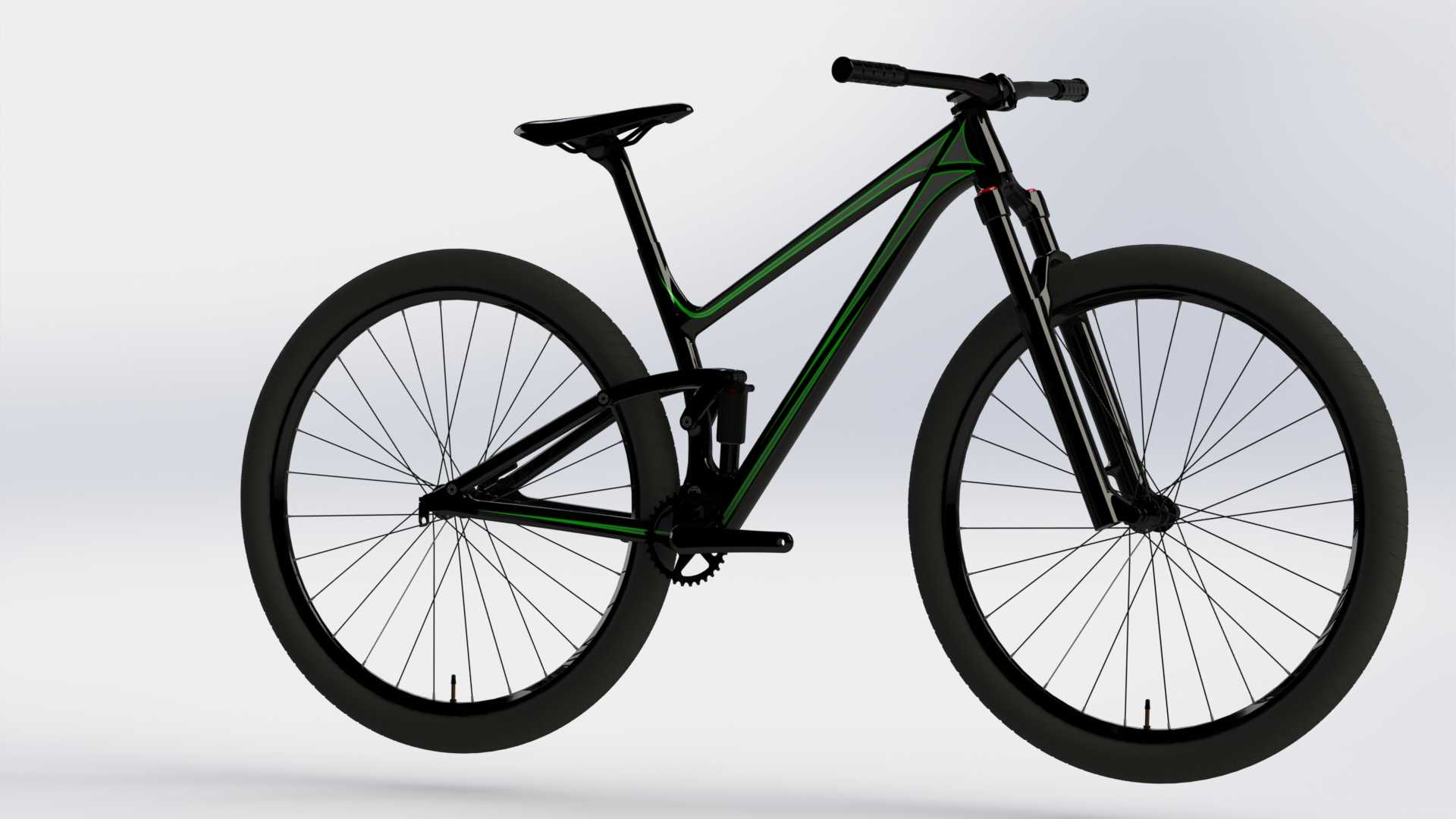

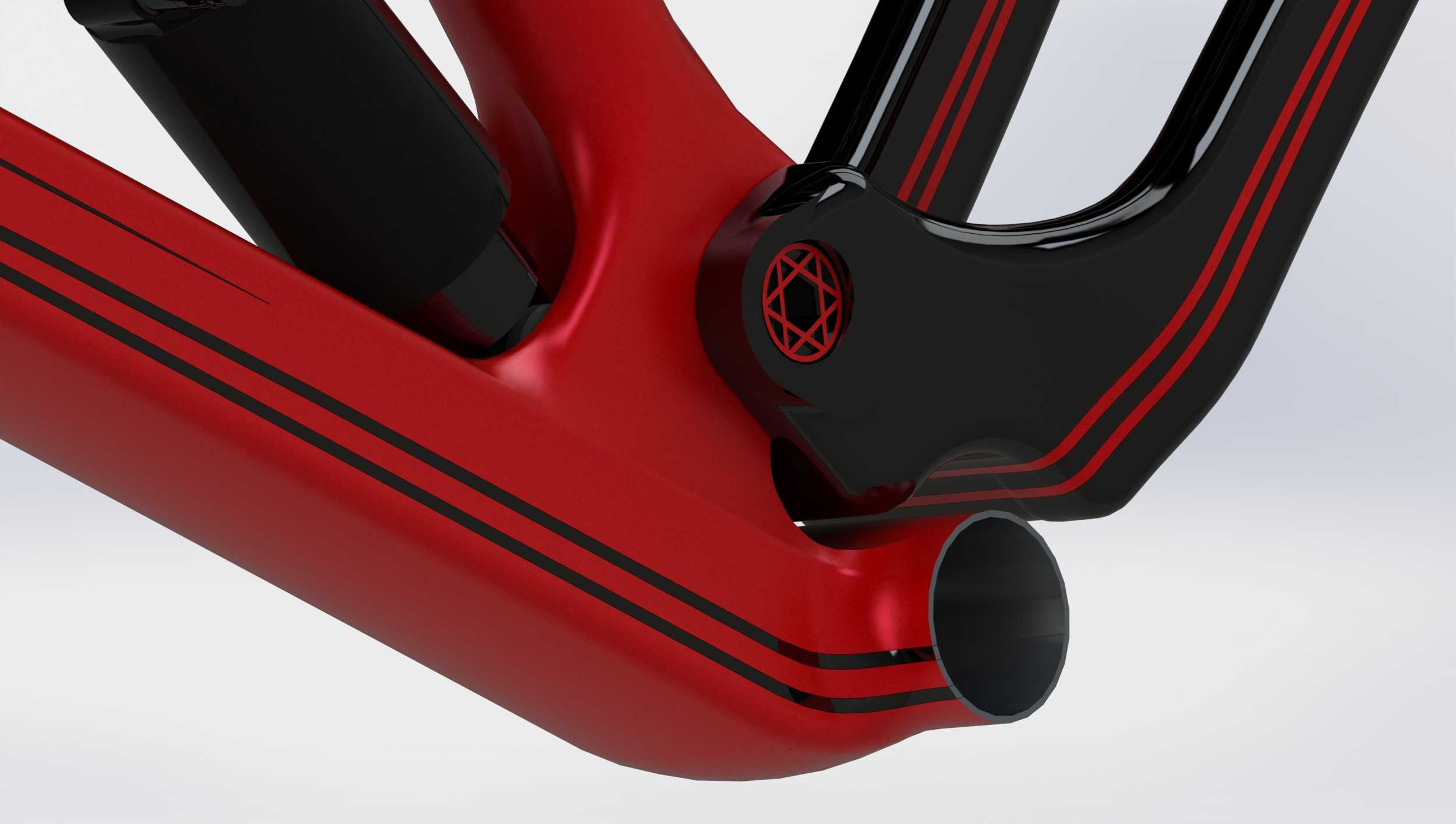

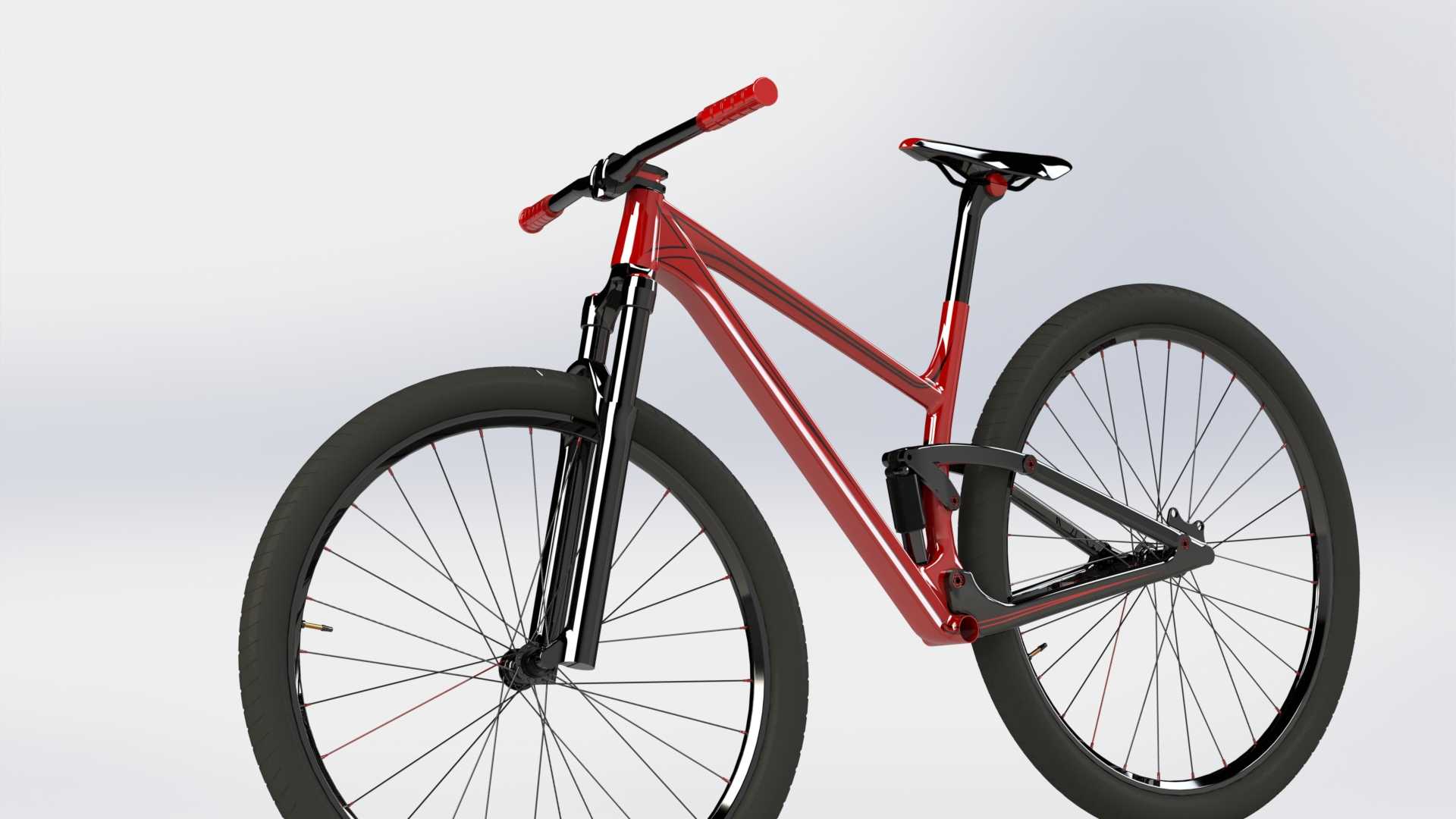

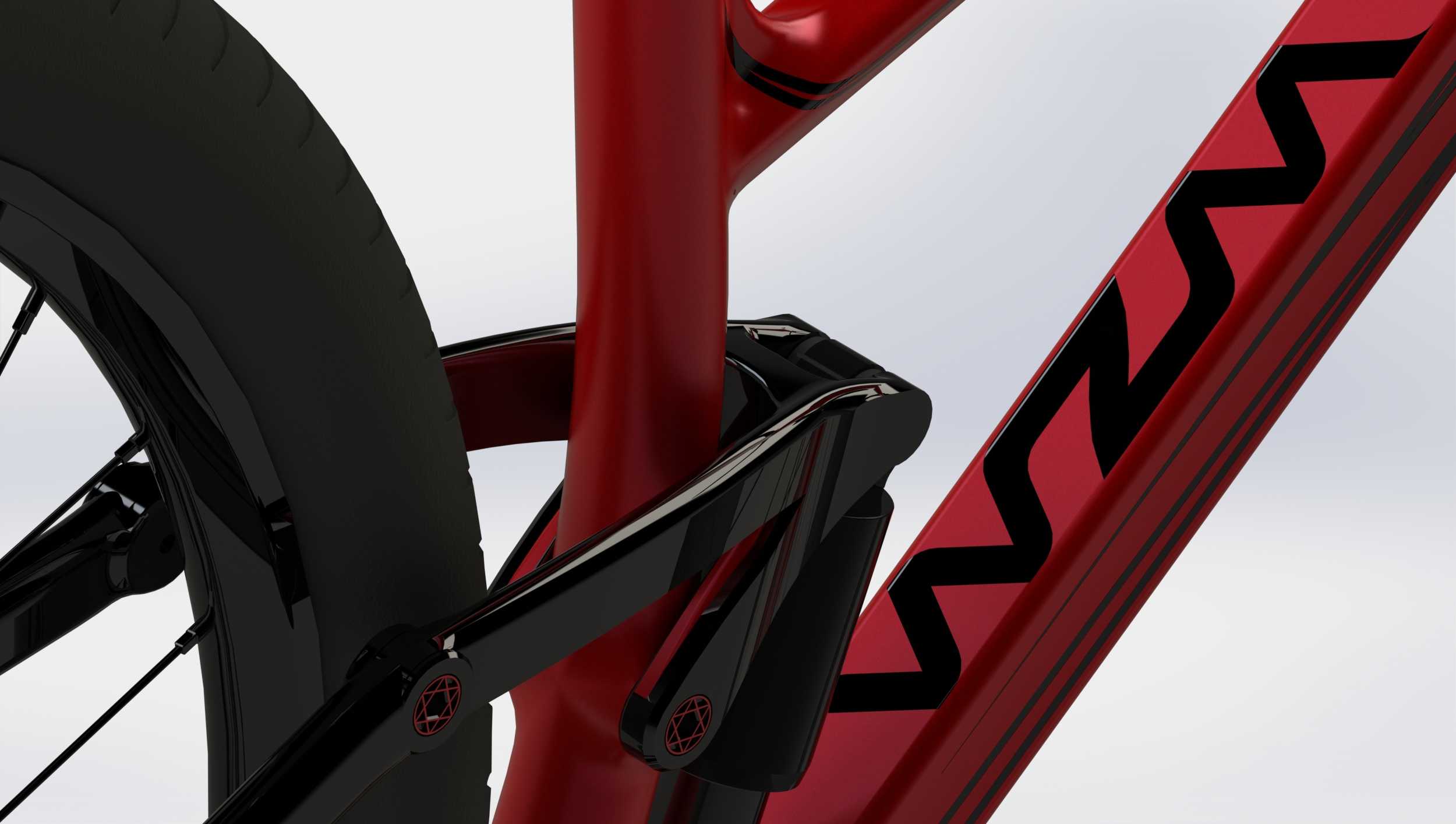

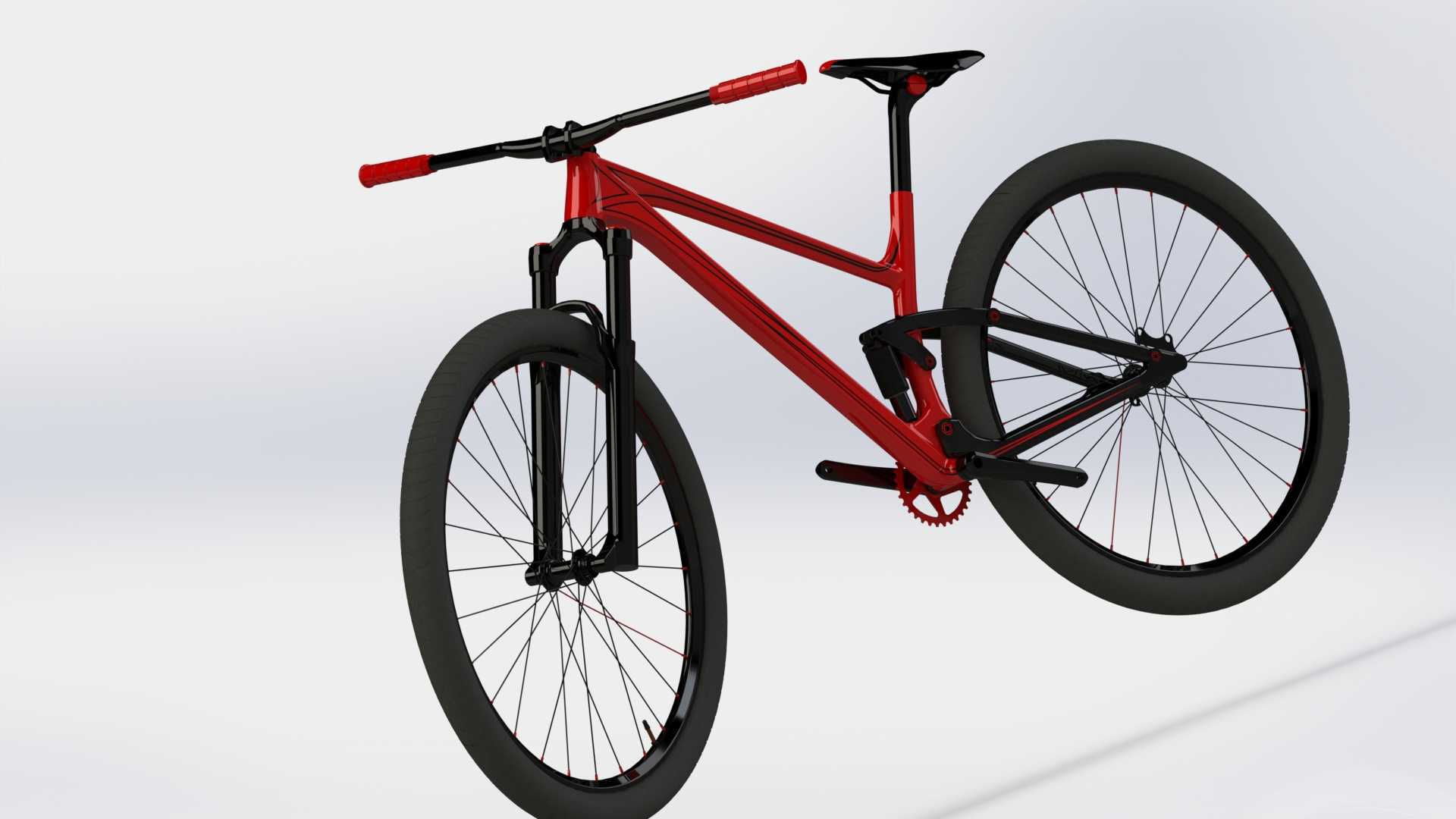

该软尾山地车结构主要面向非铺装路面越野骑行场景，可覆盖林道穿越、轻度速降、郊野复杂路况通勤等多元使用需求，能够有效缓冲崎岖路面传递的高频颠簸与冲击，降低骑行过程中肢体承受的震动负荷，既可以满足户外骑行爱好者的运动休闲需求，也可作为山地骑行运动入门训练的适配载具，适配不同身高区间骑行者的操控习惯调整空间。从功能特性来看，整车采用前后双避震结构布局，前叉为长行程油气避震结构，可根据路面冲击程度自动压缩回弹，吸收前轮遭遇石块、坑洼时的竖向冲击力，避免车把剧烈抖动造成的操控失控；后三角部分搭配多连杆转点结构与后置避震器，能够在车轮碾过凸起障碍时让后轮保持贴合地面的状态，大幅提升抓地力，避免爬坡、过弯时出现车轮打滑的情况，同时转点位置经过受力优化，踩踏发力时不会出现多余的避震泄力，兼顾越野缓冲性能与平路踩踏效率。设计过程中优先考虑结构强度与轻量化的平衡，车架主体采用变径管材衔接，头管位置做了加厚补强处理，应对越野时前叉传递的复杂交变应力，避免长时间高强度使用出现头管开裂的问题；下管采用流线型过渡造型，既可以降低骑行时的正面风阻，也能预留出足够的水壶架、挡泥板等附属配件安装空间；后叉开档尺寸适配标准山地车轮组，安装边界与市面主流的碟刹制动系统、变速传动组件完全兼容，后续维护更换配件无需额外做结构修改。整车轮组采用大直径宽圈设计，搭配粗齿越野轮胎，能够在松软泥土、碎石路面获得更大的接地面积，降低轮胎陷滞的概率；车把采用宽把设计，提升越野转向时的操控力矩，过弯时更容易控制车身平衡；坐垫位置做了后掠角度优化，爬坡发力时能够给骑行者提供足够的支撑，长距离骑行也不会出现局部压迫的不适感。各衔接部件的安装孔位均按照通用标准设计，刹车夹器安装座、变速线管走线槽、脚踏安装螺纹都符合行业通用尺寸规范，既可以满足整车组装的生产需求，也方便骑行者根据自身使用习惯做个性化配件升级替换。
