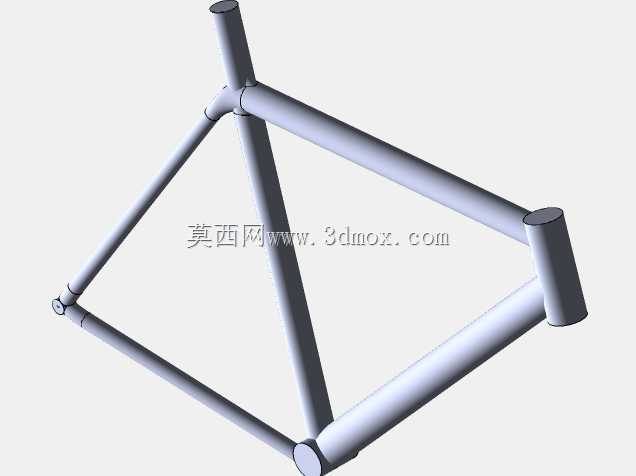

钛合金3D打印公路自行车车架结构设计

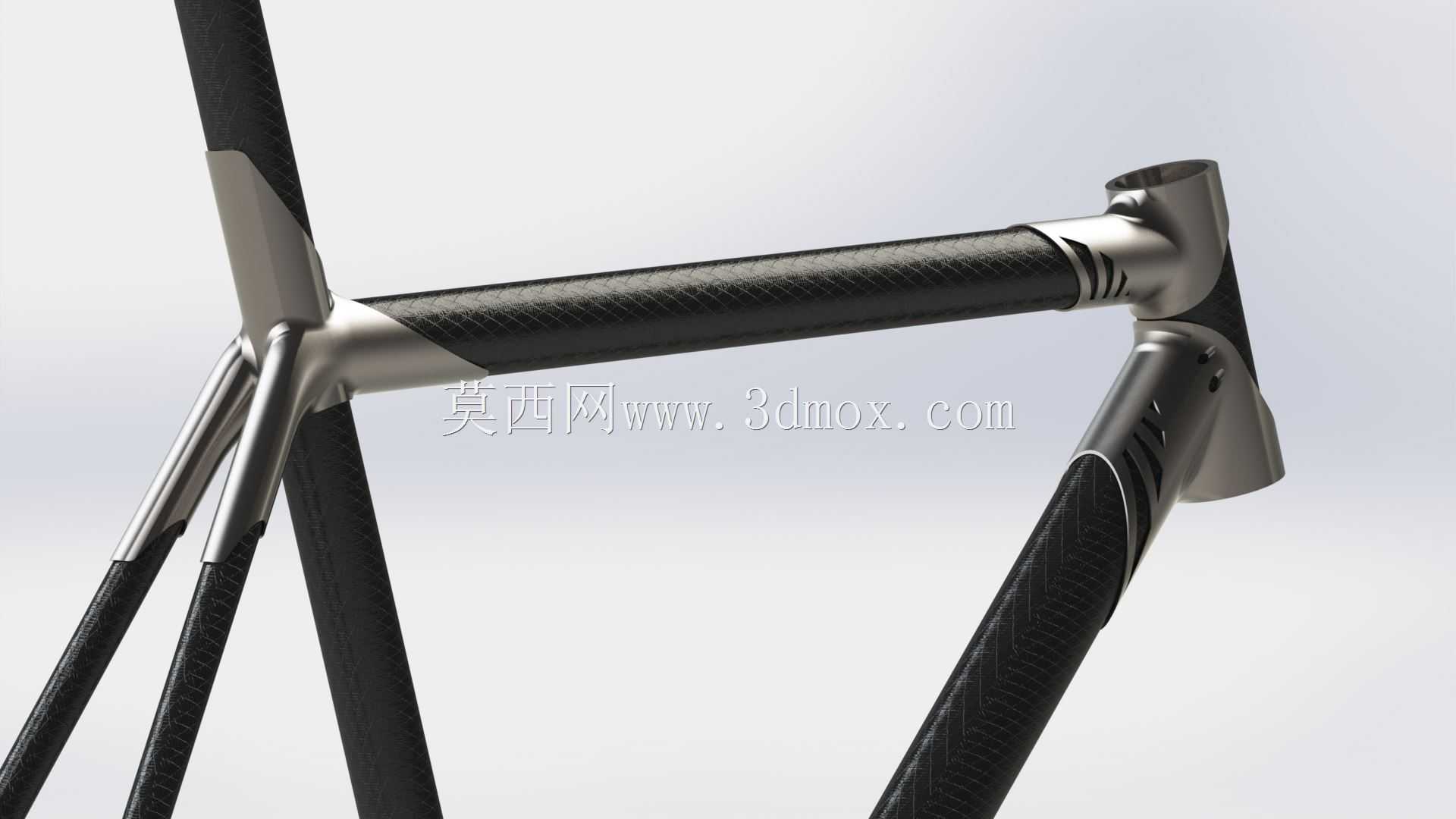

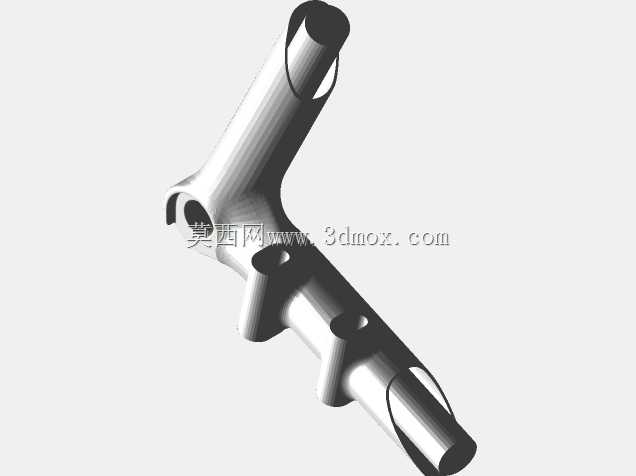

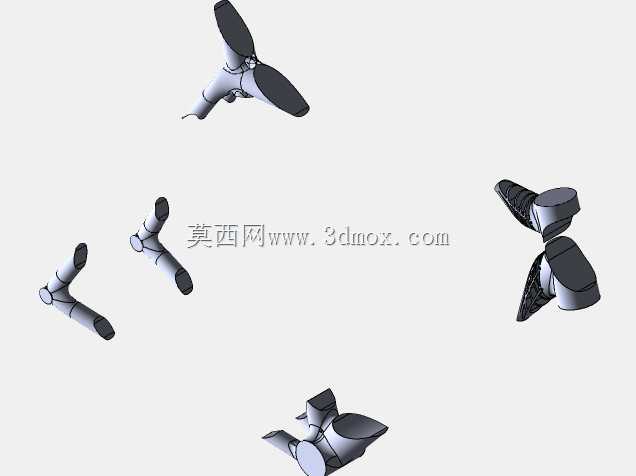

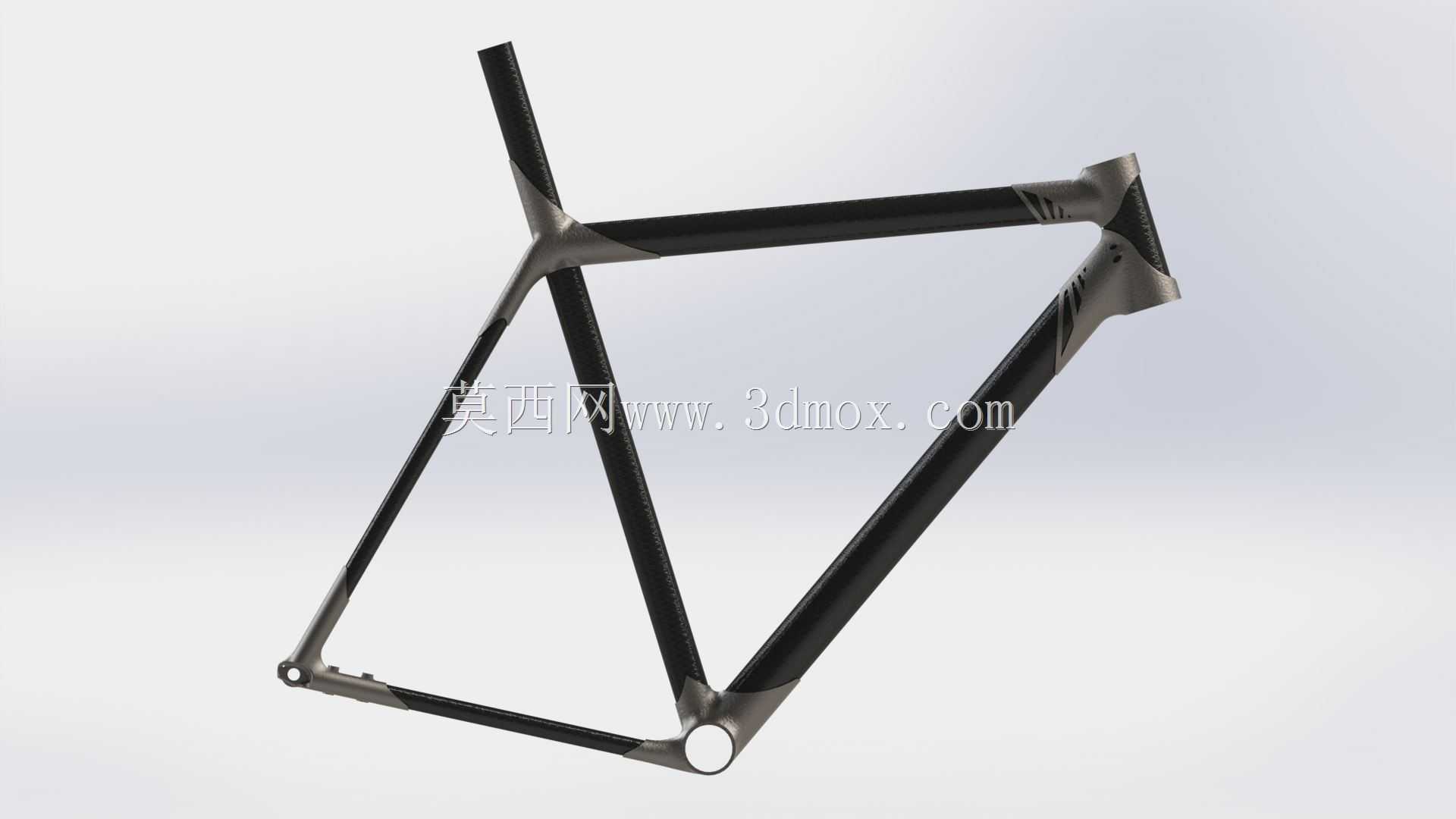

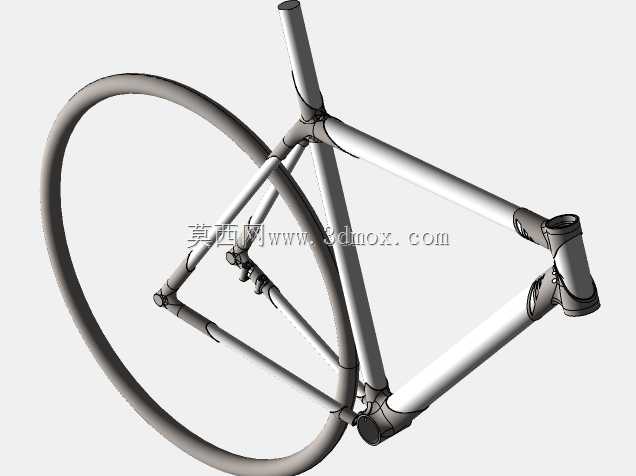

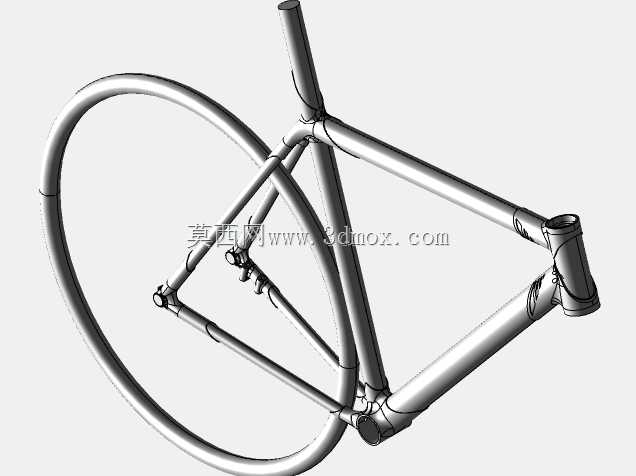

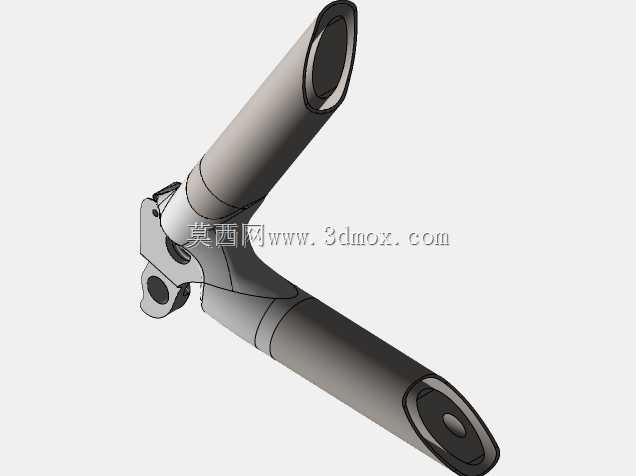

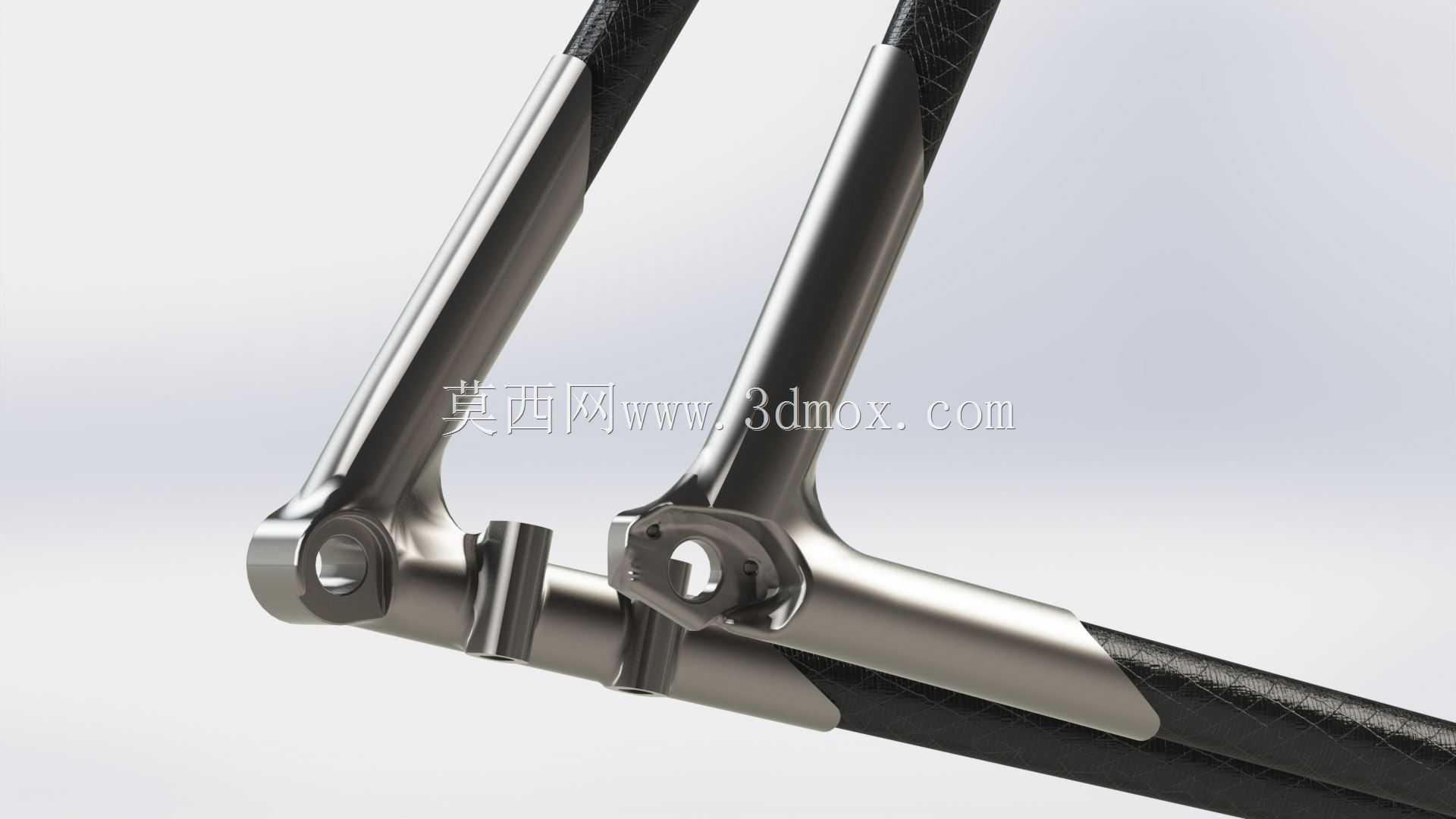

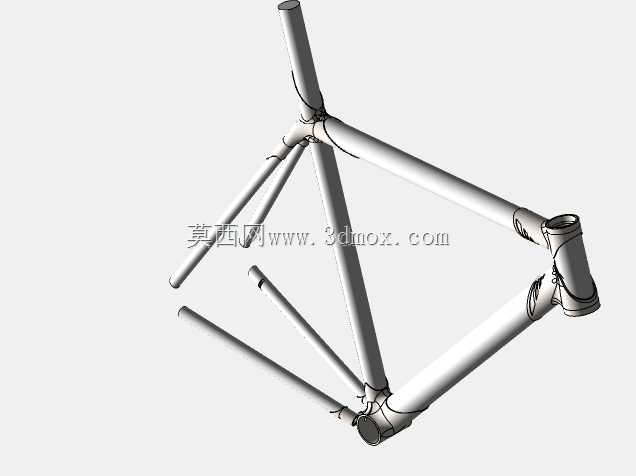

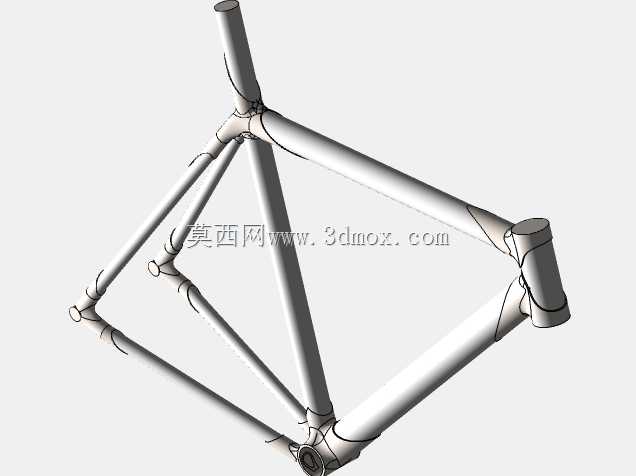

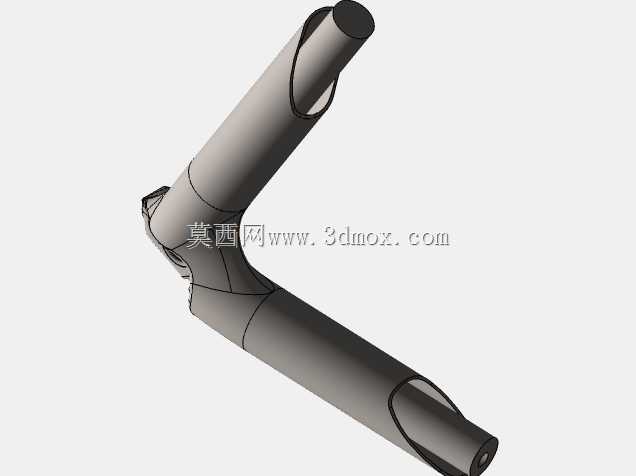

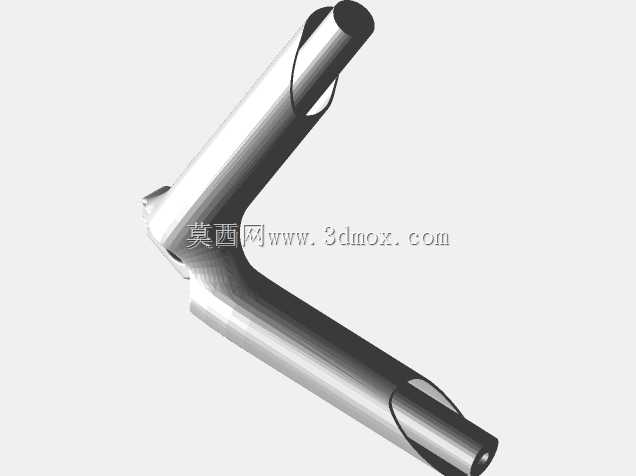

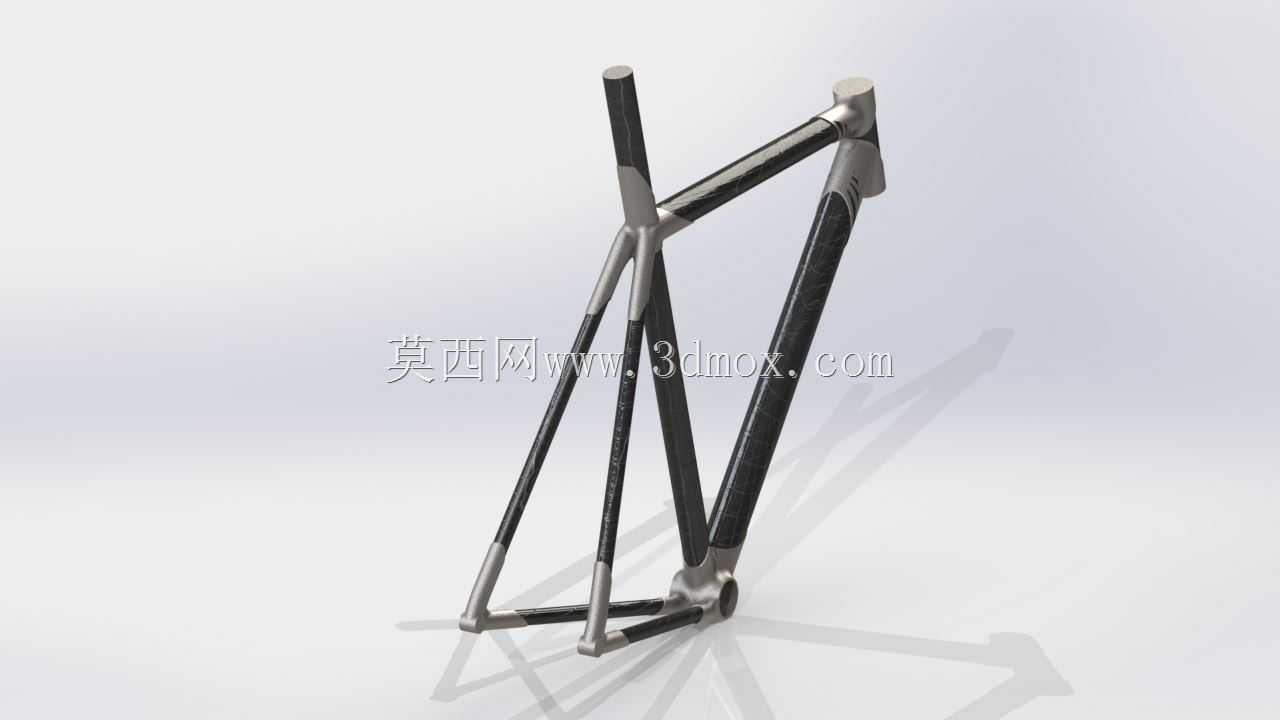

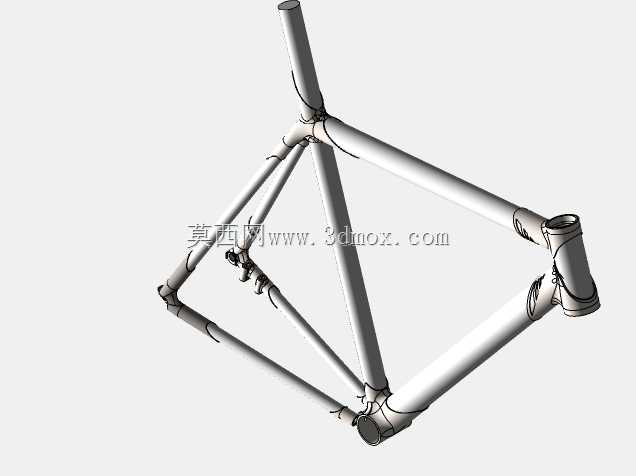

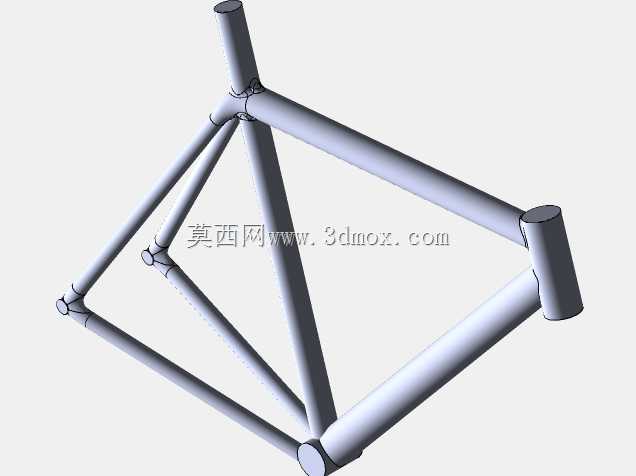

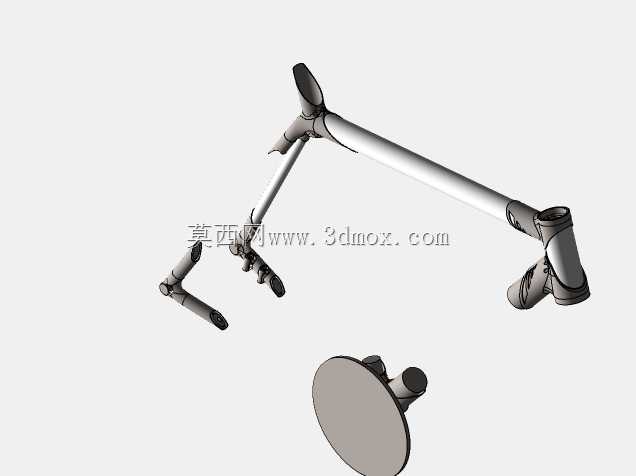

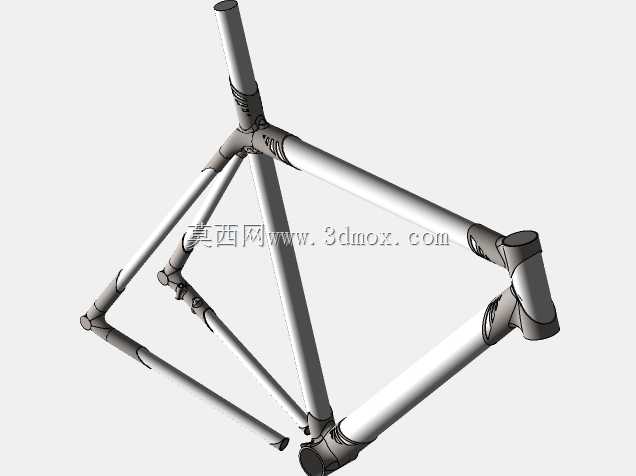

这款公路自行车车架采用3D打印钛合金节点搭配碳纤维管材的复合结构设计，核心应用场景面向专业公路骑行、业余竞赛及长途耐力骑行领域，适配铺装路面的高速巡航与长距离骑行需求，可满足不同身高骑行者的定制化几何调整需求。从设计思路来看，该结构突破了传统碳纤维车架一体成型的模具限制，将头管、五通、尾勾、座管夹等受力复杂的连接部位采用钛合金3D打印工艺成型，主受力管材采用高模量碳纤维拉挤管材，既保留了碳纤维材质高比强度、吸震性优异的特性，又通过钛合金节点解决了碳纤维层间剪切强度不足、连接部位易受冲击开裂的行业痛点。在安装边界设计上，车架头管采用标准1-1/8英寸至1.5英寸锥形舵管兼容规格，可适配市面上绝大多数公路车前叉安装；五通部位采用BB86压入式标准接口，兼容主流曲柄组的安装需求；后叉开档为130mm公路车标准间距，可适配圈刹及平装碟刹轮组安装；座管口径为27.2mm通用规格，支持不同偏移量座管的替换调整；尾勾部位集成了变速器安装座，兼容Shimano、SRAM等主流公路变速系统的安装固定。从功能特性来看，钛合金打印节点内部采用了拓扑优化的镂空点阵结构，在保证连接强度的前提下进一步降低了节点重量，同时钛合金材质的疲劳强度远高于碳纤维粘接结构，可承受长期骑行中的交变载荷冲击，避免传统碳架粘接部位老化开胶的问题；碳纤维管材与钛合金节点的连接采用低温粘接+机械锁止复合结构，在粘接面设计了环形防滑槽与径向定位凸台，既保证了粘接面积足够，又可避免管材受扭转力时出现相对滑动。在外形尺寸设计上，车架立管角度根据不同尺码设置在72度至74度区间，头管角度设置在71度至73度区间，后下叉长度控制在405mm至415mm之间，兼顾高速巡航的稳定性与过弯的灵活性；车架整体跨高设计符合亚洲人体工学比例，降低小个子骑行者的上下车门槛；管材截面采用翼型气动截面设计，上管、下管、后上叉均做了扁平化气动修型，可有效降低高速骑行时的风阻系数。实际使用中，该结构车架相比同级别纯碳纤维车架拥有更长的使用寿命，钛合金节点在发生轻微摔车时不易出现碎裂性损伤，仅需打磨修复即可继续使用，同时3D打印工艺可支持小批量定制化生产，无需开模即可调整车架几何参数，适配特殊身形骑行者的定制需求，也可用于专业车队的个性化车型开发。
