L型角材冲切成型模具结构设计

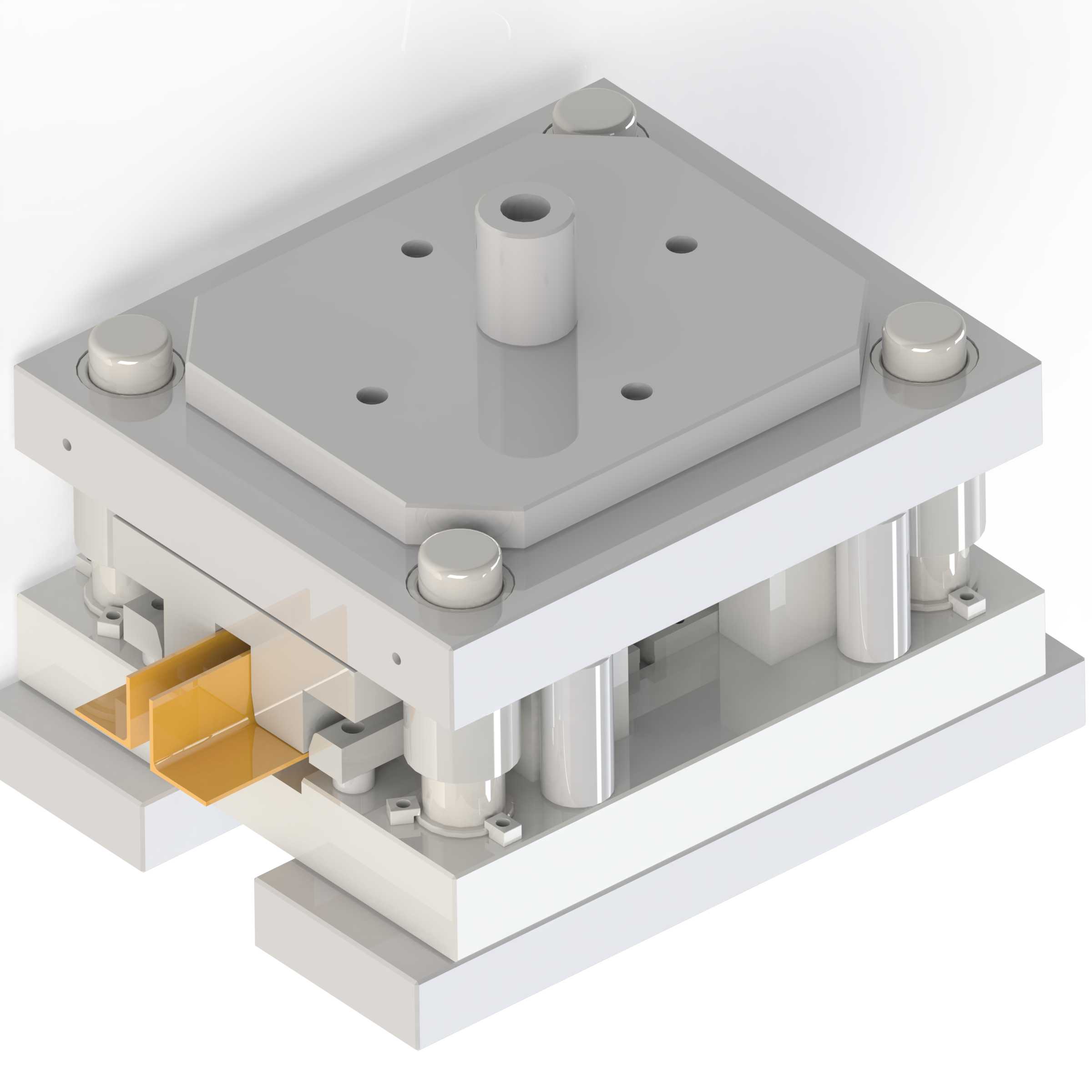

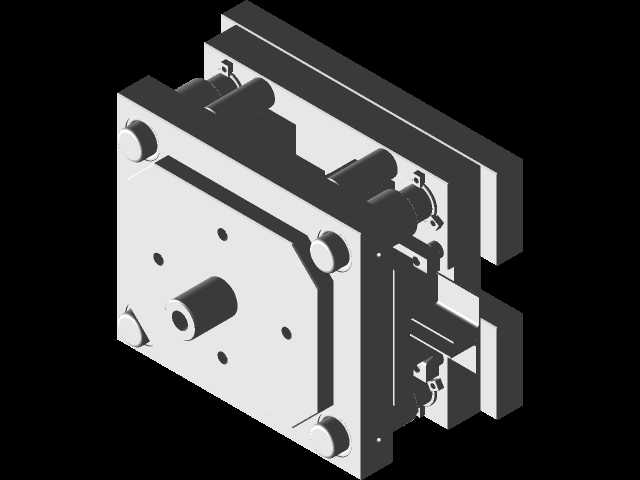

这套冲切模具主要应用于五金型材加工领域，针对L型等边角钢、角铝类长条型材的定长切断、端头冲孔及局部冲裁工序设计，广泛适配钢结构连接件生产、货架型材加工、机箱框架预制、五金支架批量制造等场景，可直接安装在普通开式压力机上完成连续冲压作业，替代传统锯切加钻孔的分散加工模式，大幅提升角类型材的加工精度与生产效率。模具采用标准后侧导柱模架结构，上下模座通过四根独立导柱配合导套实现精准导向，合模时的导向间隙控制在0.02mm以内，可有效承受冲切过程中的侧向偏载，避免冲头崩刃、切口歪斜等问题。上模部分集成主切边冲头与侧冲孔凸模，切边冲头采用斜刃口设计，冲切时逐步切入型材表面，相比平刃冲头可降低30%左右的冲裁力，适配更小吨位的压力机设备；冲孔凸模采用快换式结构，通过挂台固定在上模固定板内，磨损后可快速拆卸更换，无需整体拆解上模组件。下模部分设置对应轮廓的凹模镶块，镶块采用硬质合金材料烧结成型，刃口硬度达到HRC62以上，可承受长时间高频冲切的磨损，凹模周边设计有弹性卸料装置，通过矩形弹簧提供卸料力，冲切完成后可将卡在冲头上的型材自动脱出，避免带料问题影响连续作业。模具的进料端设计有可调定位挡板，可根据型材的冲切长度需求调整定位位置，定位精度可达±0.1mm，适配不同长度规格的角材加工需求；模架整体安装尺寸符合标准压力机工作台面规格，上下模座的安装槽、压板孔位置均按通用压力机参数设计，无需额外改装即可直接装夹固定。模具工作时，L型型材沿下模的导向槽送入至定位挡板位置，压力机滑块带动上模下行，斜刃冲头首先接触型材完成切断工序，随后侧冲孔凸模接触型材完成孔位冲裁，滑块回程时卸料板将型材从冲头上剥离，即可取出加工完成的工件，整个工序在一次滑块行程内完成，无多余辅助动作，单工位加工节拍可达每分钟30次以上，适合大批量连续生产场景。
