水箱盖焊接定位工装夹具结构设计

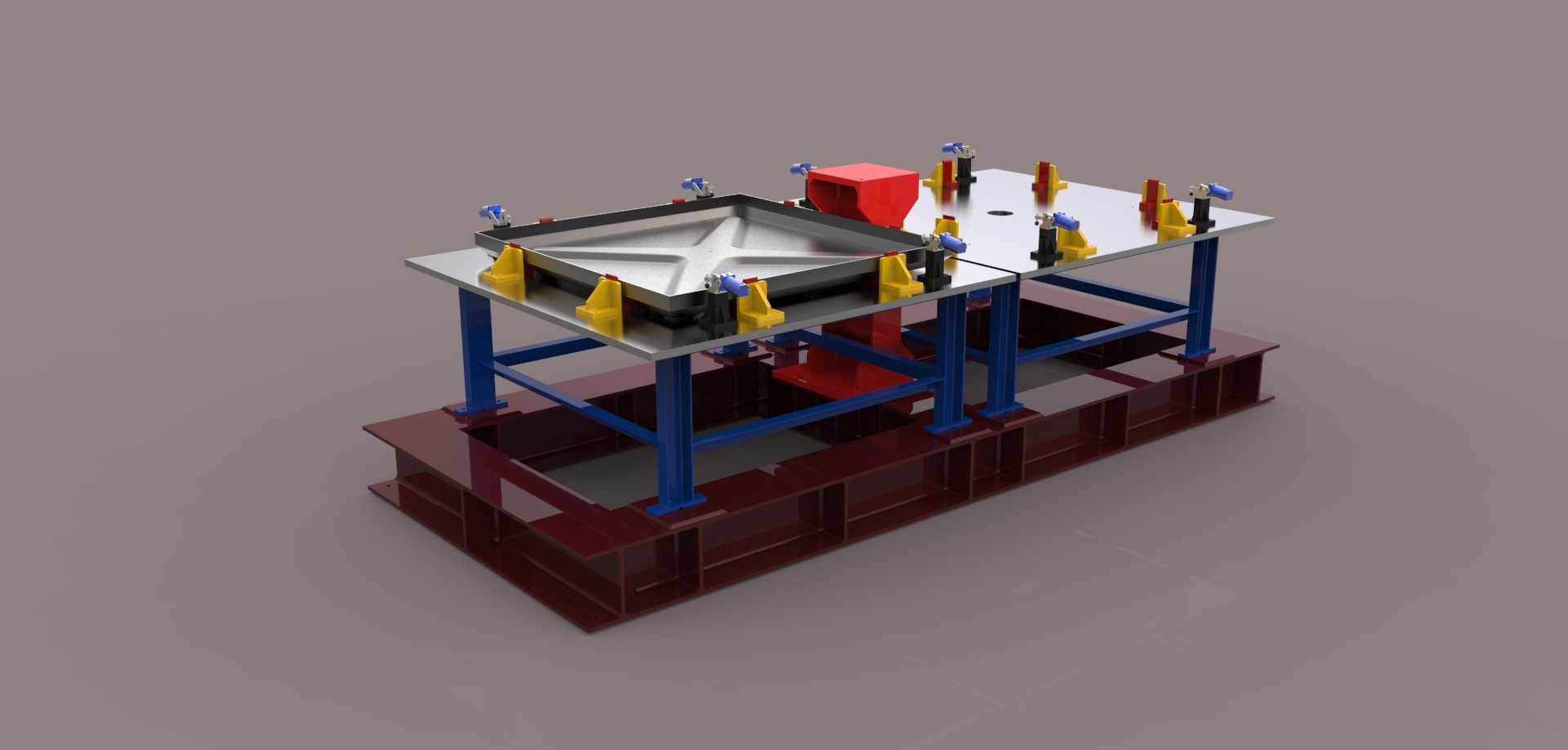

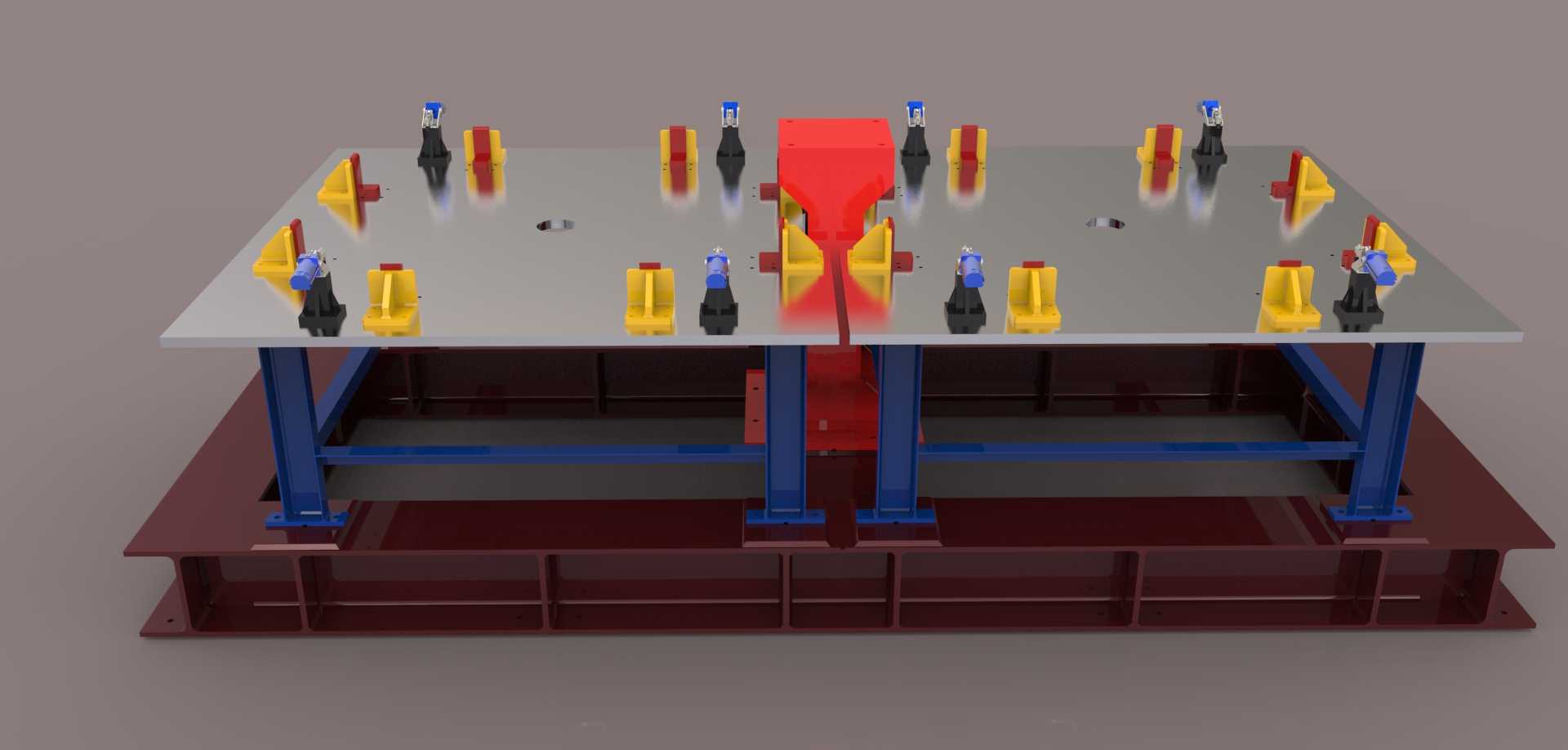

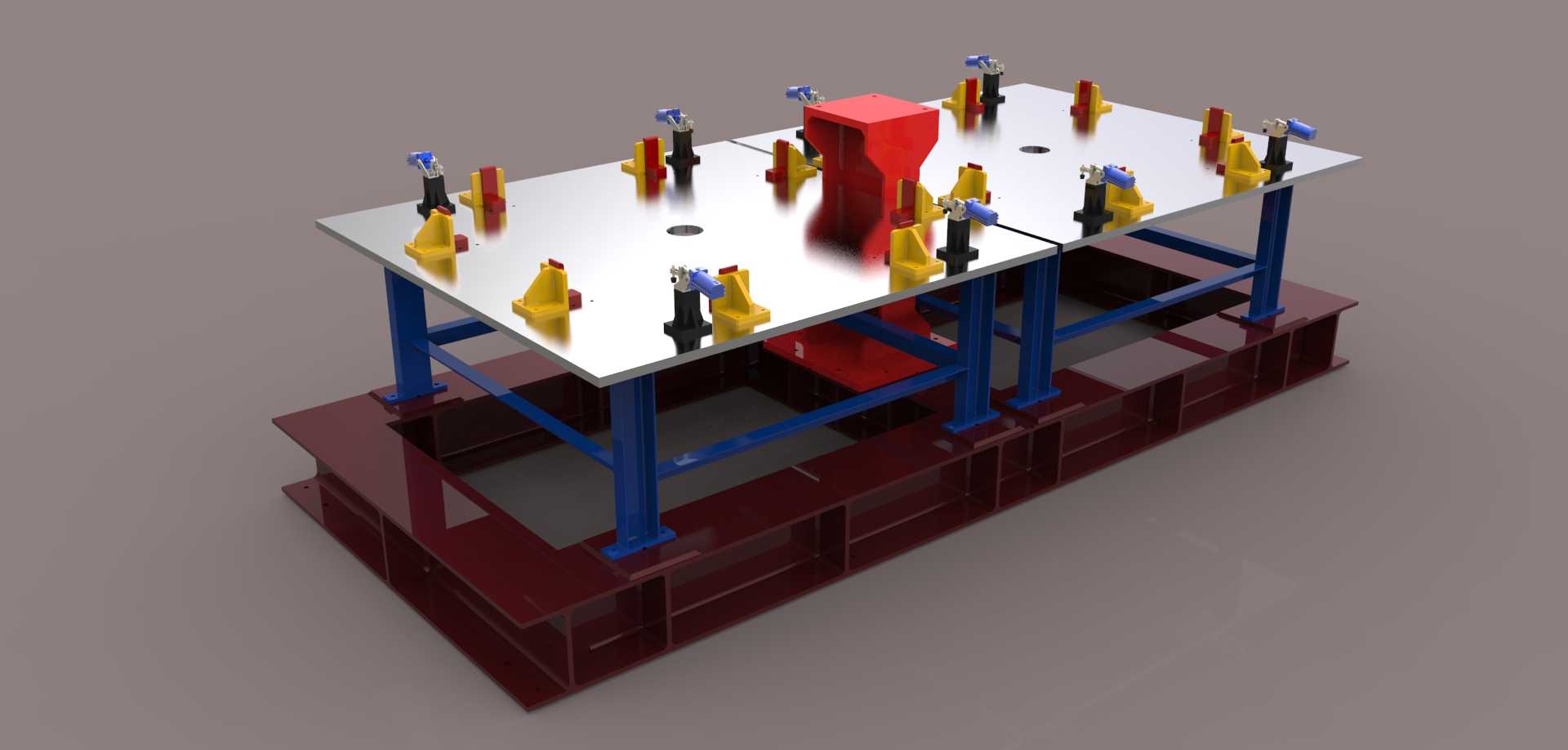

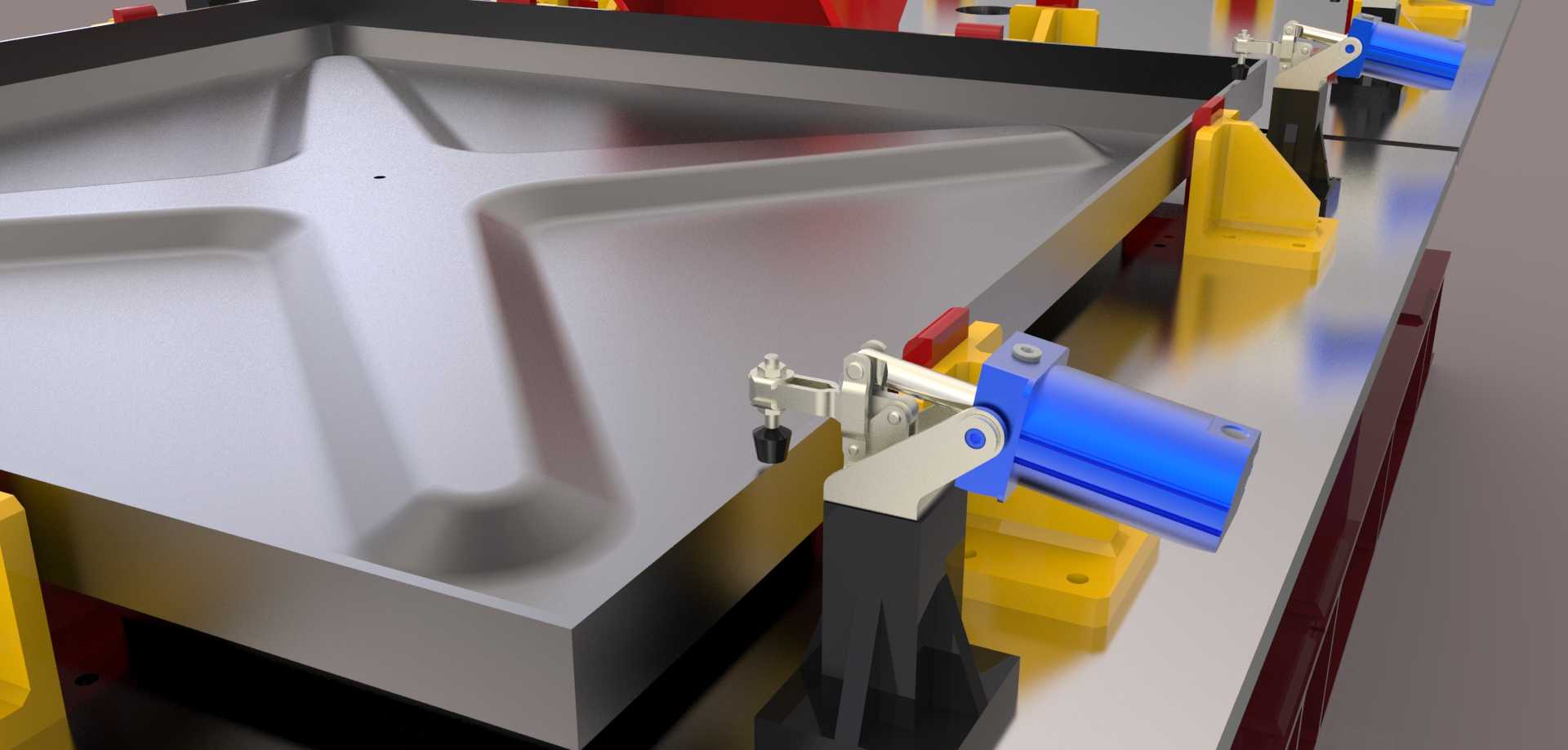

这款水箱盖焊接工装主要应用于金属水箱生产制造环节的箱体端盖焊接工序，适配各类冲压成型的方形、矩形金属水箱盖与箱体边框的拼焊作业，在民用储水设备、工业冷却循环水箱、车辆散热水箱的生产车间焊接工位广泛使用，能够替代传统人工划线定位、简易夹具压紧的作业模式，大幅降低焊接过程中的工件错位、变形问题。工装整体采用分层式台架结构设计，底部为厚重的型钢焊接底座，通过大截面矩管拼接成箱型承重结构，底座自重足够抵消焊接作业时的外力扰动，无需额外打膨胀螺栓固定地面即可保持稳定，底座预留有叉车孔位，方便车间内跨工位转运调整位置。中层为蓝色型钢支撑立柱组，将上部作业台面抬升到符合人体工程学的操作高度，作业人员站立操作时无需弯腰即可完成全部装夹、焊接动作，有效降低长时间作业的疲劳感。上部作业台面采用厚钢板精加工而成，平面度控制在较高精度范围，保证工件放置的基准水平。台面上根据水箱盖的外形轮廓，分布布置了多组快速夹紧机构，包含垂直式压钳、侧向定位挡块以及辅助支撑顶块，所有夹紧点位均经过焊接应力变形仿真验证，避开了焊缝的施焊位置，既能够从多个方向将水箱盖板材与下方箱体边框牢牢压紧贴合，消除拼接缝隙，又不会遮挡焊枪行走路径，方便人工焊接或者自动焊枪完成连续施焊作业。台面一侧设置有红色的工件定位靠座，能够快速对齐水箱盖的边角基准，装夹时无需反复测量调整位置，只需将工件推靠到定位基准面即可依次扳动压钳完成固定，单工件装夹耗时相比传统方式缩短七成以上。所有夹紧元件均采用标准化快换结构，针对不同尺寸规格的水箱盖产品，只需更换对应位置的定位挡块、调整压钳的安装位置即可快速切换生产型号，适配小批量多品类的柔性生产需求。工装的安装边界充分考虑了车间常规工位的空间尺寸，整体占地长度、宽度均适配标准焊接工位的摆放要求，台架下方预留的中空空间可以容纳焊接线缆、气路管线排布，也方便收集焊接过程中产生的焊渣废料，日常清理维护十分便捷。在实际生产使用中，这款工装能够有效控制水箱盖焊接后的平面变形量，保证成品水箱的端面平整度，减少后续焊后校形的工作量，同时避免因为工件定位偏差导致的焊穿、焊缝偏移等质量问题，稳定焊接成品的一致性，提升水箱产品的整体装配精度与密封性能。
