多工位连续冲压级进模具结构展示

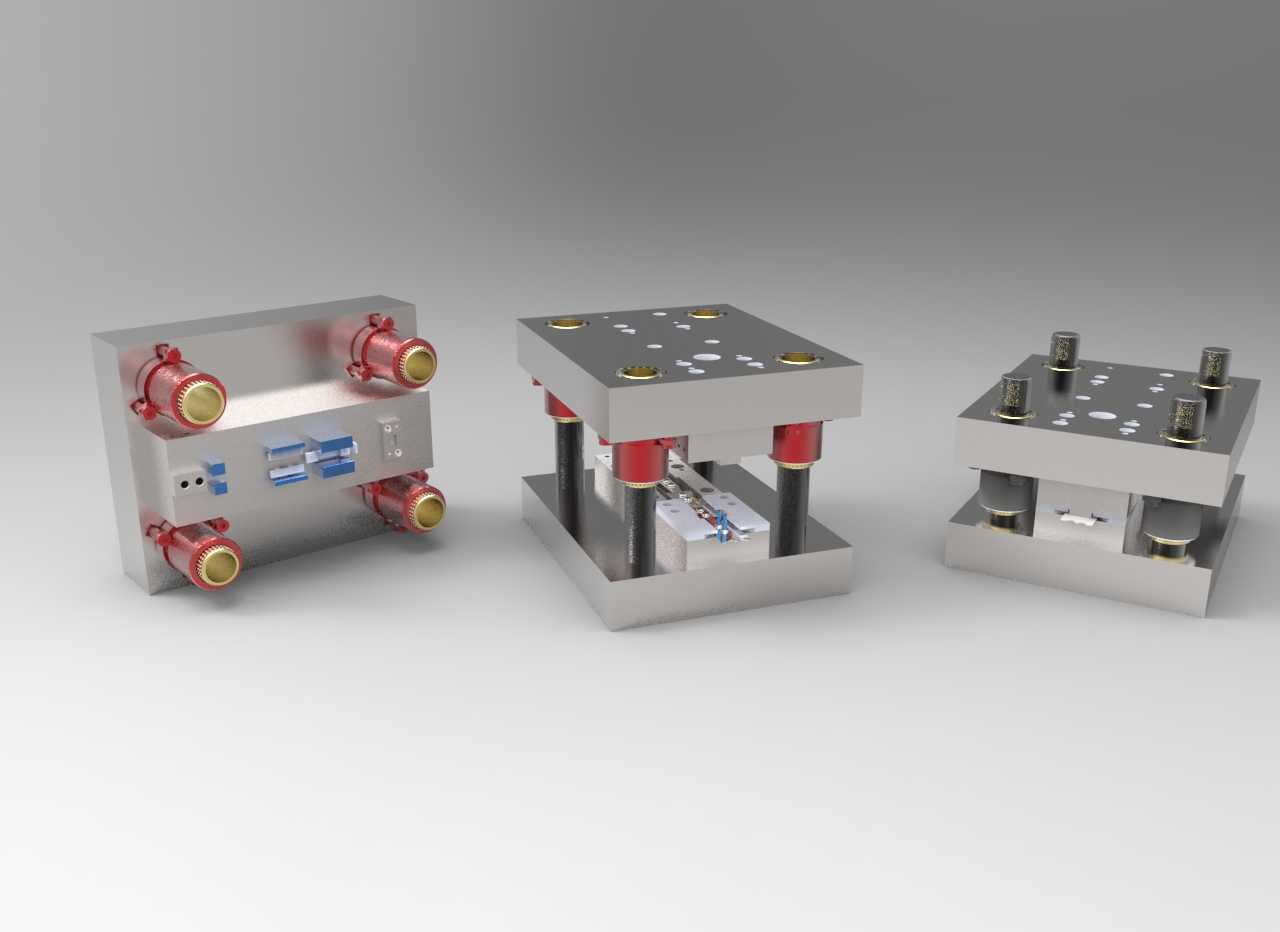

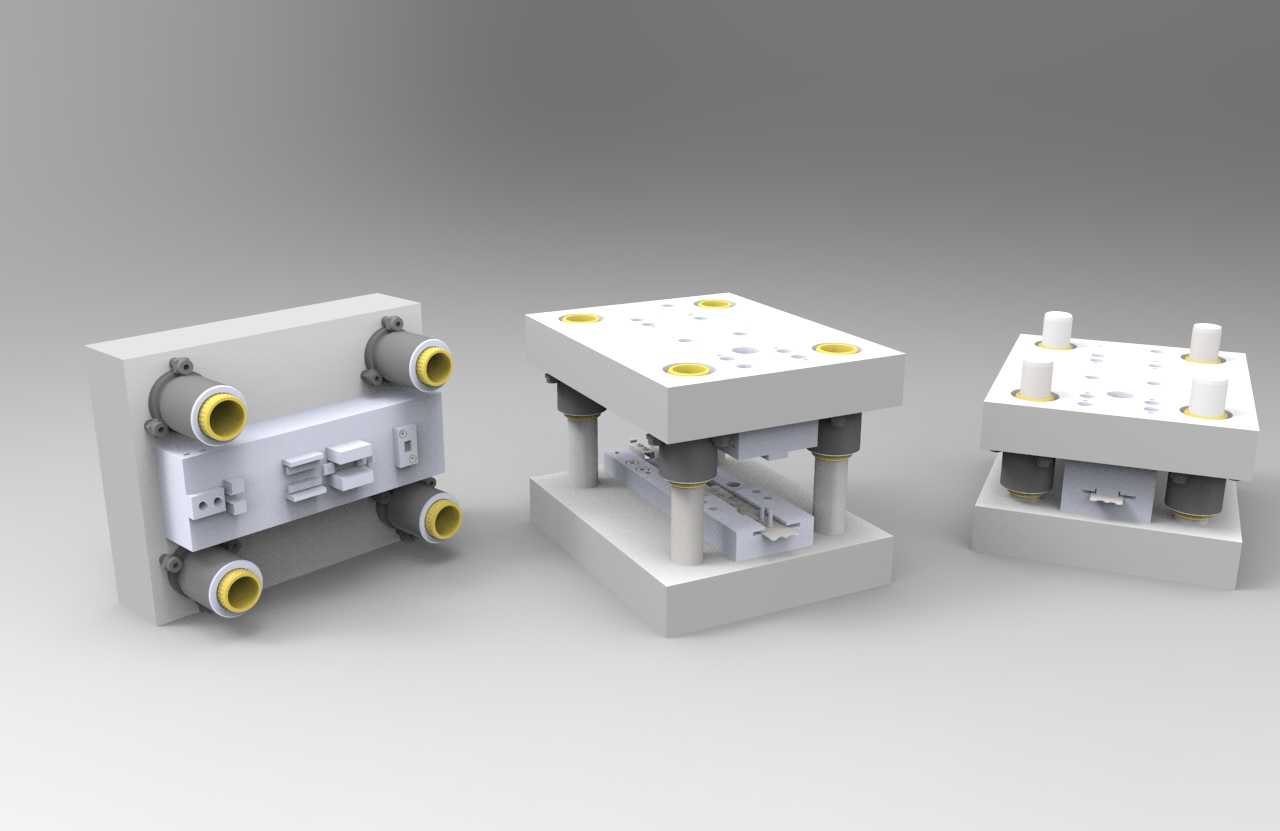

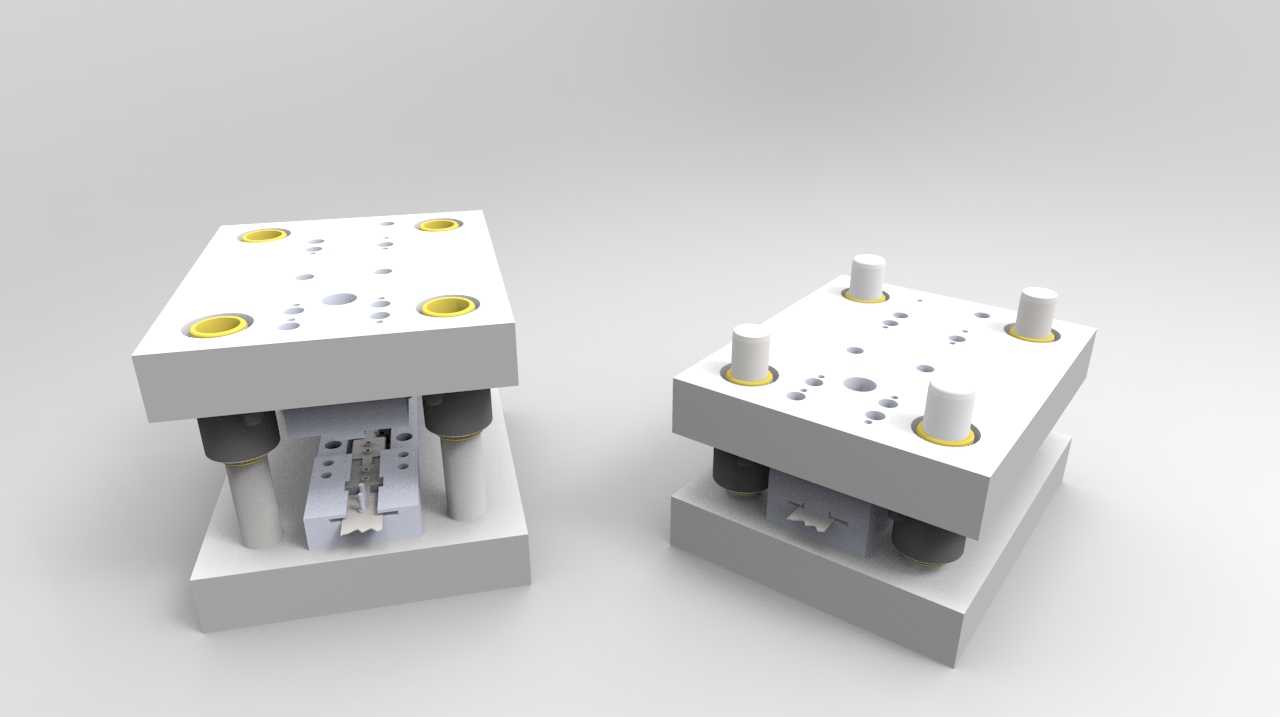

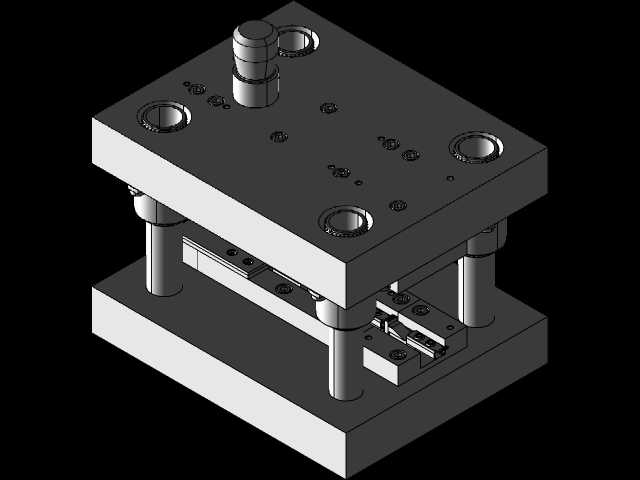

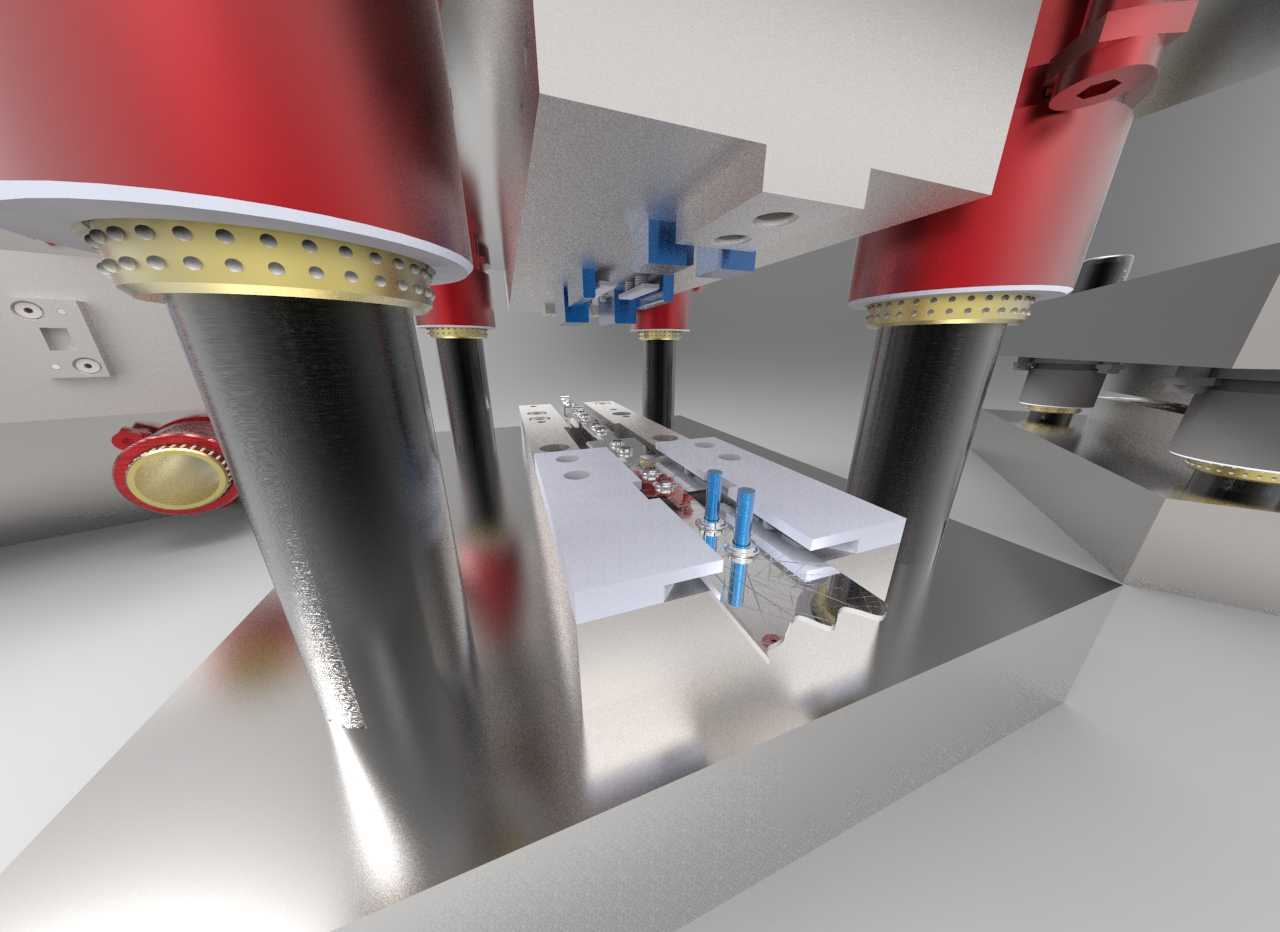

本次呈现的是一套应用于五金零部件批量冲压生产的多工位级进模具，这类模具是当前五金冲压加工领域实现高效连续生产的核心工装载体，广泛适配电子接插件、小型五金结构件、家电金属配件等产品的规模化加工场景，能够在单台压力机的单次行程内，通过多工位同步作业完成冲裁、弯曲、拉伸、成型等多道冲压工序，大幅减少单工序模具的周转成本与人工操作误差，稳定提升量产零件的加工精度与生产效率。整套模具采用标准冷冲模架结构，上下模座通过独立导柱导套实现精准导向，导向部件配合间隙控制在微米级，可承受连续高速冲压过程中的侧向力，保证上下模合模精度的长期稳定性，避免长期作业出现啃模、精度偏移等问题。模架内部集成了多组独立工位的凸模与凹模镶块，各工位按照零件加工工序顺序排布，从初始的条料导正、预冲孔，到后续的成型、落料，工位间步距定位精准，条料通过自动送料机构沿导料板送入模具后，可逐工位完成所有加工步骤，最终直接输出成型合格的零件，无需中间周转转运。模具侧面设置了标准快速接口，可适配冲压设备的冷却、气吹卸料系统，在连续高速冲压过程中能够及时带走凸凹模工作产生的热量，同时通过气嘴将工位上的废料、成型零件及时吹出模腔，避免废料堆积卡模影响连续生产。上下模座的安装孔位按照通用压力机的工作台安装尺寸设计，可直接适配市面主流吨位的开式、闭式压力机安装，无需额外加工转接板，安装边界适配性强，模座厚度、闭合高度参数均符合行业通用工装标准，能够快速完成产线换装调试。模具内部的卸料板采用弹性卸料结构，搭配均匀分布的弹性元件，可在冲压过程中均匀压紧条料，避免薄料冲压过程中出现材料翘曲、移位问题，同时在开模时顺利将箍在凸模上的条料卸下，保证送料动作顺畅。各工位的成型镶块采用独立快换结构设计，当某一工位的镶块出现磨损、崩刃时，可单独拆卸更换对应镶块，无需拆解整套模具，大幅降低后期维护成本与停机维护时间，适配大批量连续生产的工装运维需求。整套模具的结构布局充分考虑了连续冲压的受力均衡性，各工位的冲压力合力中心与模架中心、压力机滑块中心重合，可减少冲压过程中的偏载力矩，延长模具与压力机的使用寿命，同时内部预留了安全检测部件的安装位置，可加装误送检测传感器，当条料送料步距出现偏差时可即时触发设备停机，避免模具损坏。
