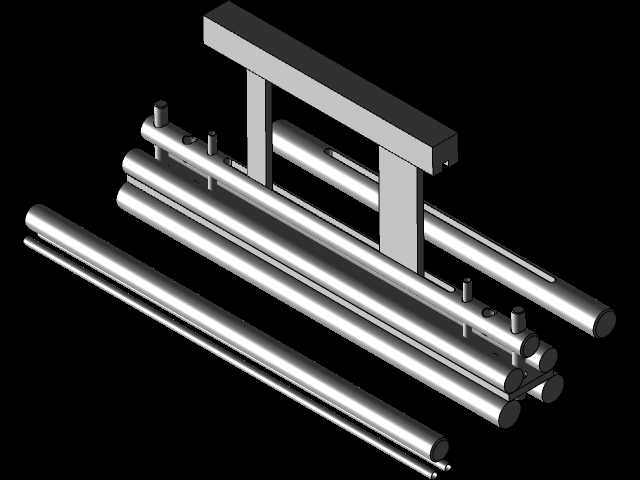

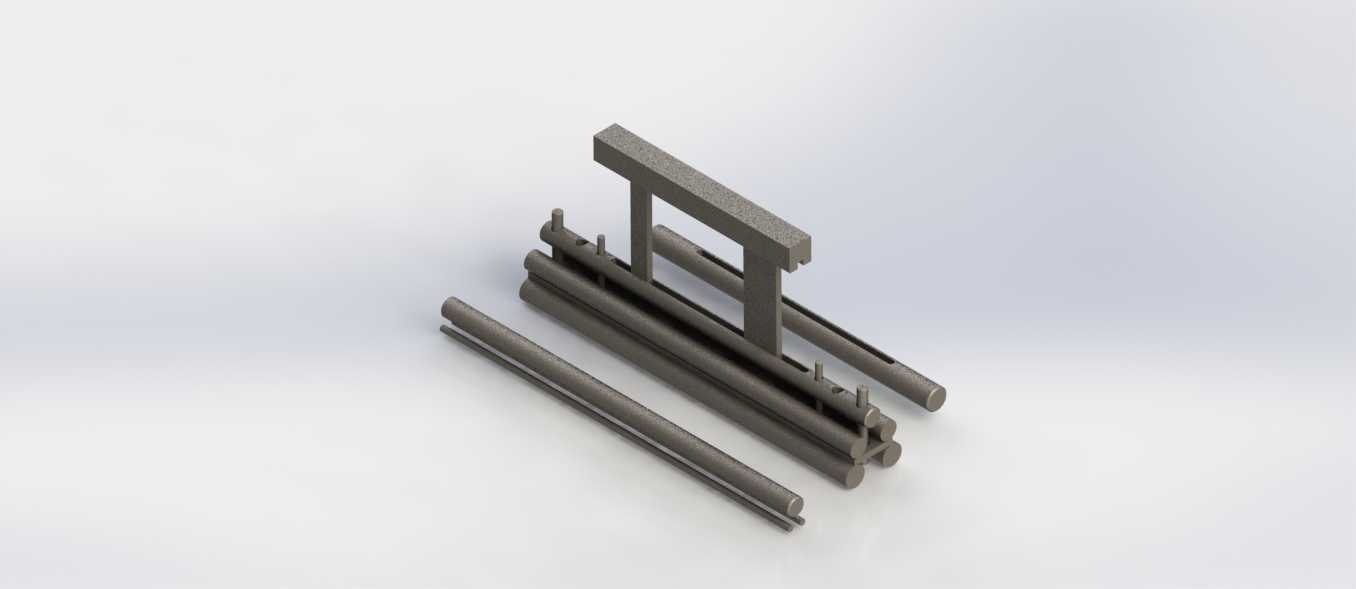

MP5壳体加工专用弯曲夹具结构设计

这款弯曲夹具是面向消费电子金属结构件加工场景开发的专用工装，主要适配车间通用压力机的安装接口，用于MP5类便携数码产品的金属外壳、内置支撑弹片类零件的弯曲成型工序，解决薄壁小尺寸五金件折弯过程中易偏移、成型角度一致性差、折弯处易出现压痕变形的行业常见加工痛点。

从实际应用场景来看，这类夹具主要部署在消费电子五金加工车间的冲压工位，适配常规开式压力机的滑块安装尺寸与工作台面定位要求，无需对现有压力机设备做额外改造即可快速换装投产，适配小批量多批次的数码产品结构件加工需求，尤其适合MP5这类产品迭代快、单批次零件加工量不算极大的生产场景，能够大幅缩短工装准备周期，降低小批量生产的工装投入成本。

在功能特性设计上，该夹具采用分体式压合定位结构，主体包含上模压合组件、下模定位槽、侧方限位挡块三个核心部分：上模压合组件与压力机滑块刚性连接，下行过程中可同步完成零件的压紧与折弯动作，避免零件在折弯受力时出现窜动；下模开设与MP5弯曲件外形匹配的定位槽，槽体边缘做R角过渡处理，既能够精准放置待加工的条形坯料，也能避免折弯过程中坯料表面出现刮伤压痕；侧方设置的可调限位挡块可根据坯料长度快速调整定位位置，兼容同系列不同长度规格的MP5弯曲件加工，无需更换整套夹具即可完成多规格零件的快速换产。

设计思路上，这款夹具充分考虑了薄壁小零件加工的操作便捷性与成型精度：整体结构没有冗余的复杂组件，操作人员只需将裁切好的金属条形坯料对准下模定位槽放置到位，触发压力机下行即可完成一次弯曲成型，单工序加工耗时可控制在数秒内，大幅提升加工效率；夹具的折弯工作部位采用可拆卸的镶块设计，当长期使用出现磨损后，只需更换对应镶块即可恢复夹具精度，无需整体报废重做，有效降低了工装的后期维护成本。

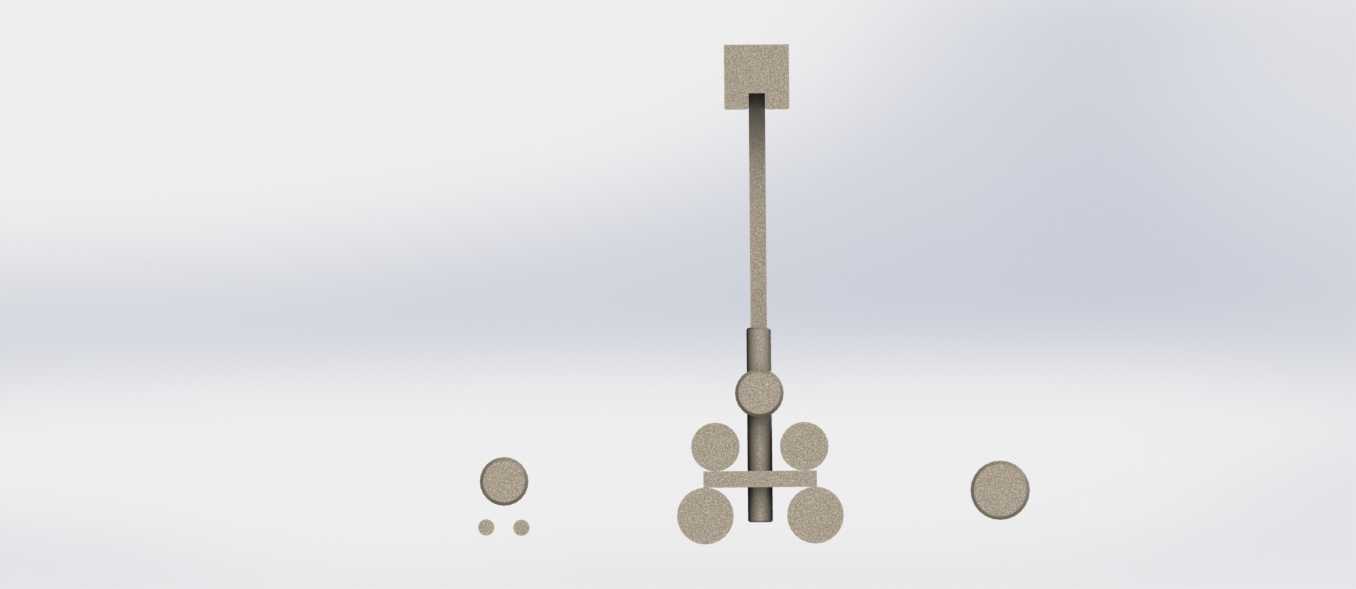

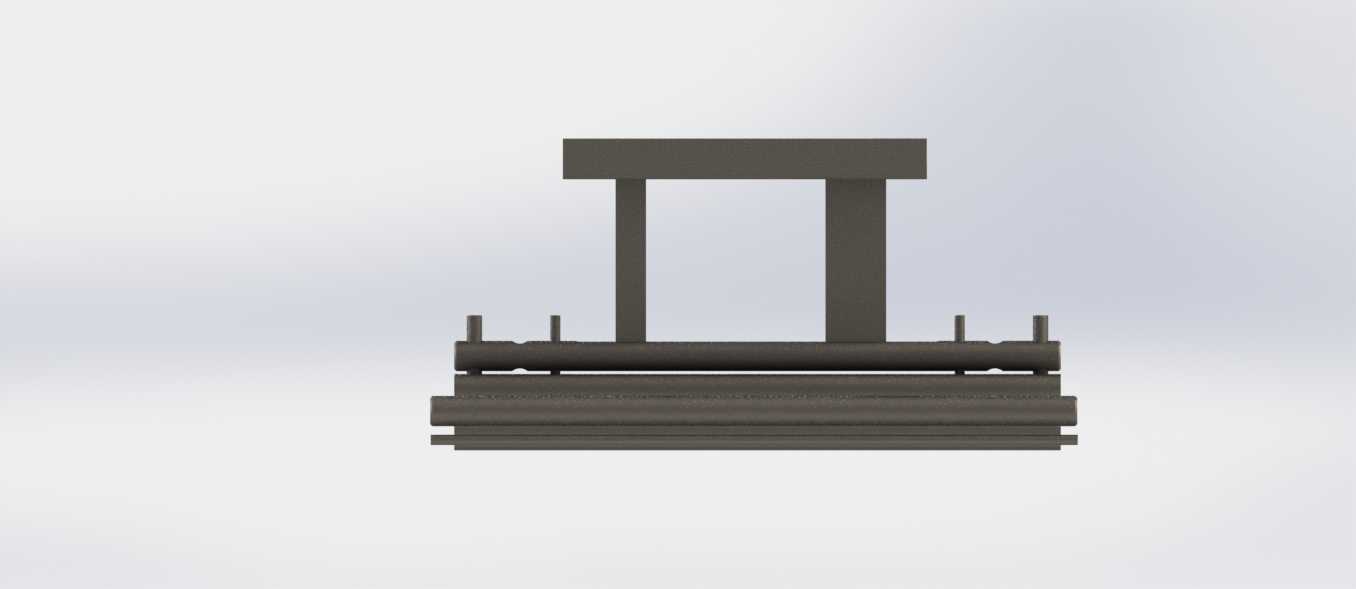

从安装边界与外形尺寸来看，该夹具整体为长条形规整结构，上模安装座的连接孔位匹配常规小型压力机的滑块安装孔距，下模底座的长宽尺寸适配常规压力机工作台的T型槽间距，安装时只需通过T型螺栓即可完成快速固定，整体高度处于常规压力机的闭合行程范围内，无需调整压力机的最大闭合高度即可直接使用；夹具的工作区域预留了足够的操作空间，操作人员取放零件时不会与夹具结构发生干涉，同时也预留了废料排出的间隙，折弯过程中产生的微小边角料可自然滑落，不会积存在夹具定位槽内影响后续零件的定位精度。

在实际加工过程中，这款夹具能够稳定保证MP5弯曲件的折弯角度公差控制在较小范围内，成型后的零件折弯处圆弧过渡均匀，不会出现局部褶皱、开裂的问题，成型后的零件无需额外的整形工序即可直接进入下一加工环节，有效缩短了零件的整体加工流程，同时夹具的整体结构刚性充足，长期反复受压也不会出现结构变形，能够稳定支撑大批量零件的连续加工需求。
