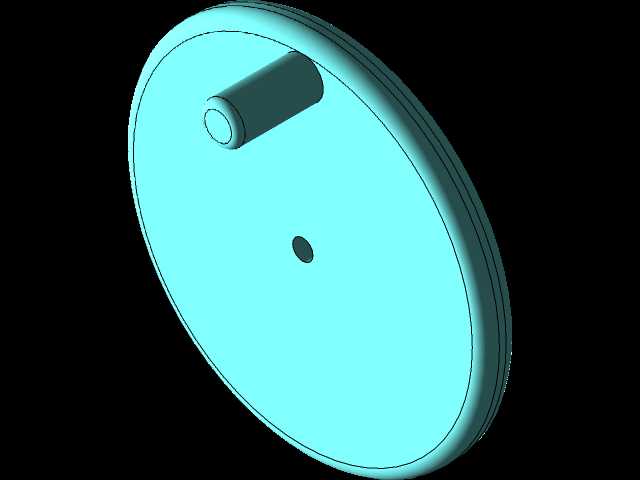

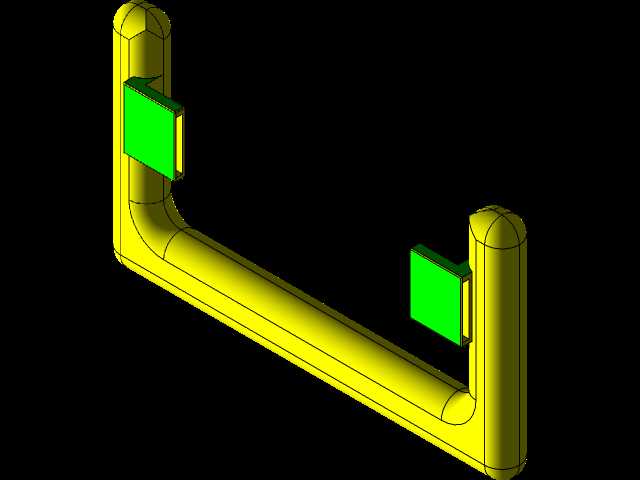

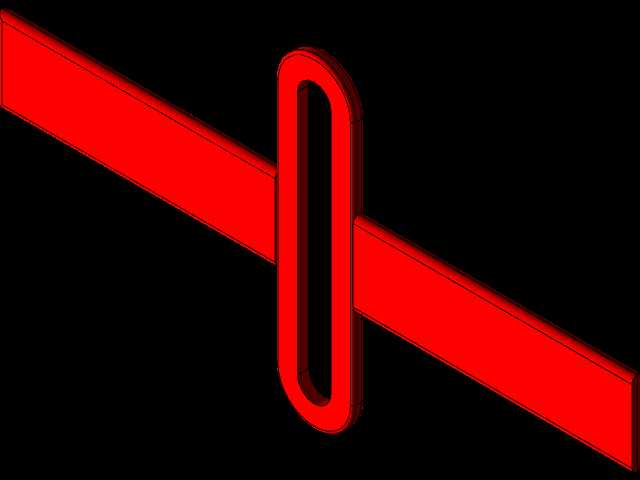

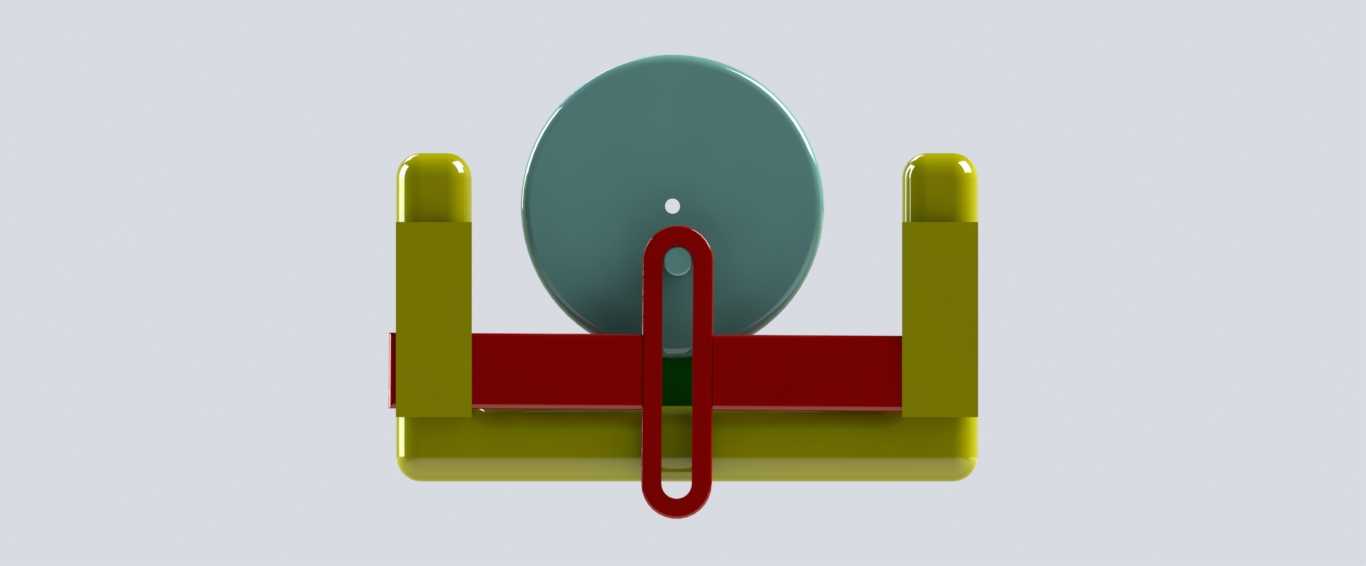

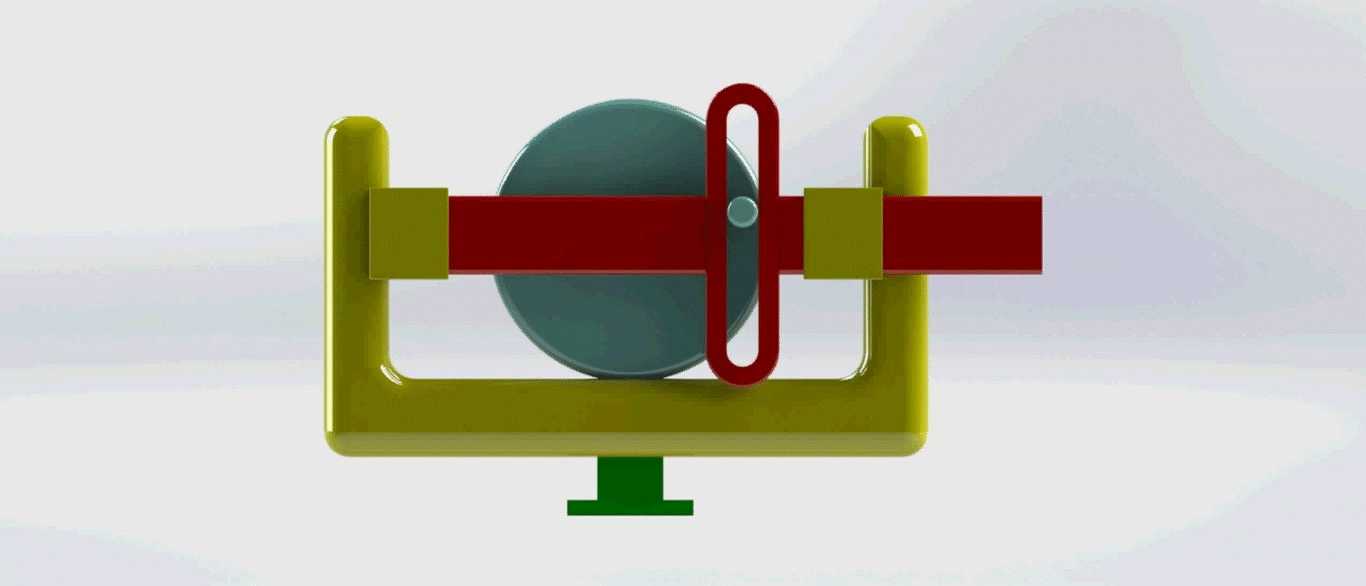

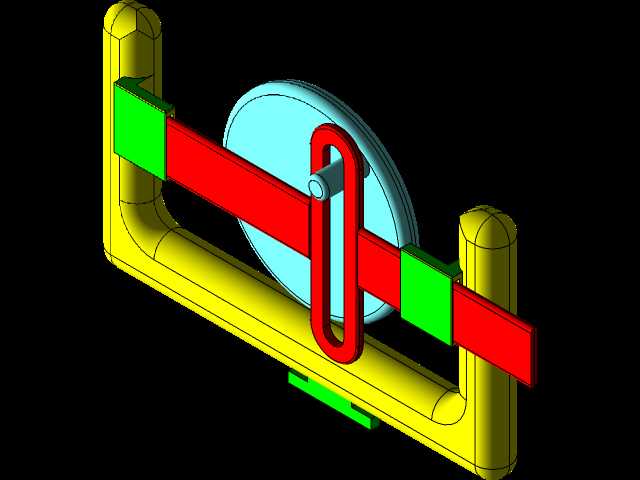

该止动轭传动结构主要应用于需要将连续旋转运动转换为直线往复运动的各类通用机械传动场景中,常见于轻工自动化生产线的送料驱动单元、小型纺织机械的导纱往复机构、通用包装设备的推料执行端以及小型农用机具的间歇动作驱动部位,能够在中低负载、中等转速的工况下稳定完成运动形式的转换,替代传统曲柄滑块机构在小行程往复场景下的应用,减少机构占用的安装空间。从实际用途来看,该结构通过轭架与偏心轮的配合,将输入轴的连续圆周转动转化为轭架沿垂直于输入轴方向的直线往复输出,可直接连接执行构件完成直线推送、往复移位、间歇进给等动作,相较于传统曲柄滑块结构,该止动轭机构不存在连杆摆动的侧向分力,能够降低运动过程中的侧向磨损,提升往复运动的直线精度,减少运行过程中的振动与噪音。在功能特性上,该结构的运动行程由偏心轮的偏心距决定,运行过程中往复行程固定,不存在行程漂移问题,传动过程中接触部位为面接触,相比销槽配合的槽轮结构承载能力更强,能够适配中等负载的往复驱动需求,同时轭架的U型结构对偏心轮形成半包围约束,运动过程中不会出现脱开、跳齿等传动失效问题,运行可靠性更高,日常维护仅需对滑动配合面定期加注润滑脂即可,维护成本较低。从设计思路来看,该结构采用对称式布局设计,输入轴贯穿轭架两侧的支撑部位,偏心轮固定在输入轴中段,与轭架内侧的滑动面贴合,输入轴转动时带动偏心轮做圆周运动,偏心轮的外圆面推动轭架沿垂直于输入轴的方向做往复直线运动,轭架底部设置有导向安装座,可与设备的导向导轨配合,约束轭架仅沿指定方向做直线运动,避免运动过程中出现偏转卡滞;两侧的支撑臂对输入轴形成两点支撑,提升输入轴的运行刚性,减少轴端挠曲变形对传动精度的影响。在外形尺寸与安装边界上,该结构整体呈U型框架式布局,横向宽度适配输入轴的支撑跨距需求,纵向高度由偏心轮直径与轭架的行程余量决定,底部安装座设置有标准安装孔位,可直接固定在设备的安装基板上,输入轴两端预留有联轴器连接位,可直接与驱动电机的输出轴连接,输出端可通过底部安装座或轭架端部的连接位对接执行构件,整体结构紧凑,不需要额外预留连杆摆动的空间,能够有效压缩设备的整体安装体积,适配空间受限的设备安装场景。
- 全部评论(0)
- 模板大小 13.31 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,Rendering
- 软件分类 通用机械零部件
